Опознавательные знаки кабельной трассы (А5-92-55)

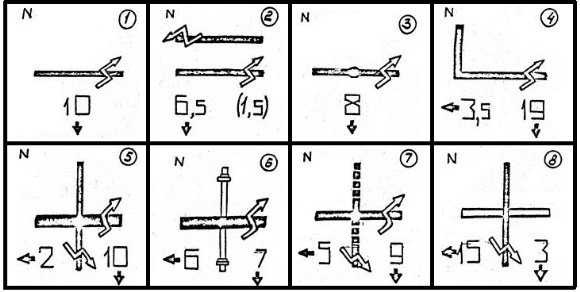

Примерные образцы опознавательных знаков для кабельных линий

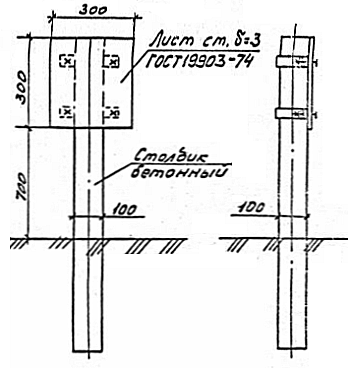

Опознавательный знак траншеи кабельной

Наименование опознавательного знака

1

Траншея кабельная

2

Две параллельно идущие траншеи (рассточние между траншеями указано в скобках)

3

Муфта кабельная

4

Поворот траншеи кабельной

5

Пересечение двух кабельных траншей

6

Пересечение кабельной траншеи с трубопроводом

7

Пересечение кабельной траншеи с электрифицированной железной дорогой. Неэлектрифицированные желещные дороги показываются без знака "N"

8

Пересечение кабельной траншеи с автогужевой дорогой



Указания по выполнению опознавательных знаков

Пример символа

Цвет краски

Наименование

N

Красный

Номер опознавательного знака (по проекту)

Черный

Трасса кабельная

Красный

Знак напряжения

10

Черный

Расстояние от сооружения, м

Черный

Направление к сооружению, м



Светлый

Фон опознавательного знака
