Шкафы учета электроэнергии ШУЭ

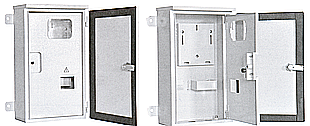

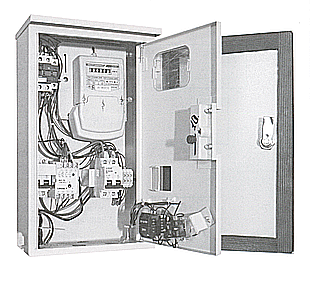

ШКАФ УЧЕТА ЭЛЕКТРОЭНЕРГИИ ШУЭ

Шкафы учета электрической энергии серии ШУЭ (шкафы ШУЭ) предназначены для приема, распределения и учета электрической энергии напряжением 380/220 В переменного тока частотой 50 Гц в сетях с глухозаземленной или изолированной нейтралью и защитным проводником.

Шкафы ШУЭ обеспечивают учет и распределение электрической энергии в однофазной и трехфазной сети, защиту выходных цепей от перегрузок, токов короткого замыкания и импульсов напряжения, защиту от токов утечки на землю, что позволяет предотвратить возникновение пожаров в связи с неисправностью в электрической проводке и защиту людей и животных от поражения электрическим током.

Шкафы ШУЭ предназначены для использования в жилых, общественных и бытовых зданиях, производственных предприятиях и встроенных объектах (офисах, магазинах, складах и т.п.) и фермерских хозяйствах и устанавливаются в закрытых помещениях в местах присоединения электропроводки к питающей сети.

Для защиты от импульсных бросков напряжения применяются ограничители напряжения типа ОПС класса В или ОПН223. В качестве устройств ограничения мощности применяются ограничители мощности ОМ3 или ОМ630. По заказу в шкаф учета электроэнергии, возможно, установить блок управления уличным освещением.

Климатическое исполнение и категория размещения - УХЛ4 по ГОСТ 15150 и ГОСТ 15543.1.

Дополнительно по теме

Вводно - распределительные устройства ВРУ

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Панели щитов ЩО 70

Щиты этажные ЩЭ

Ящики управления

Щиты осветительные ОЩВ, УОЩВ

Ящики и шкафы АВР, блоки и панели управления БУ, ПУ

Щиты автоматического переключения ЩАП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ШУЭzzzzz*z/z*zzzzz**zzzzz*

|zzzzzzzzz|zzz|zzzzzz|zzzzzz|Конструктивное исполнение

|zzzzzzzzz|zzz|zzzzzz|zzzzzz|Ф - крепление шкафа на фасад

|zzzzzzzzz|zzz|zzzzzz|zzzzzz|О - крепление шкафа на опору

|zzzzzzzzz|zzz|zzzzzz|Модификация шкафа

|zzzzzzzzz|zzz|zzzzzz|01 - без ограничителя мощности и фотореле

|zzzzzzzzz|zzz|zzzzzz|02 - с установкой ограничителя мощности

|zzzzzzzzz|zzz|zzzzzz|03 - с установкой фотореле

|zzzzzzzzz|zzz|Номинальный ток вводного аппарата

|zzzzzzzzz|zzz|1 - до 40А

|zzzzzzzzz|zzz|2 -до 63А

|zzzzzzzzz|zzz|3 - до 100А

|zzzzzzzzz|Напряжение силовой цепи

|zzzzzzzzz|1 - 220В переменного тока частотой 50 Гц

|zzzzzzzzz|3 - 380В переменного тока частотой 50 Гц

|Шкаф учета электроэнергии

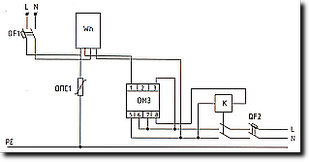

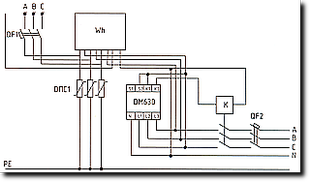

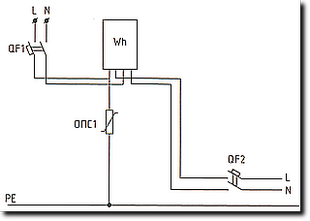

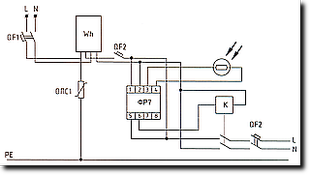

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ШКАФОВ ШУЭ

ЩИТЫ УЧЕТНЫЕ ПЛАСТИКОВЫЕ СЕРИИ ЩУ-П

Щиты учетные пластиковые серии ЩУ-П предназначены для установки однофазного счетчика и модульных аппаратов защиты (3 шт; без счетчика - 6 шт) напряжением 230В. Есть возможность установки корпуса вне помещений, как на плоских поверхностях, так и на столбах. Степень защиты щита IP54, а диапазон рабочих температур от -25 до +40 .
