Ящики управления

ЯЩИКИ УПРАВЛЕНИЯ СЕРИИ Я5000

Ящики серии Я5000 предназначены для продолжительного режима работы (пуск электродвигателя и отключение вращающегося двигателя). Возможно применение ящиков для кратковременного и повторно-кратковременного режимов работы.

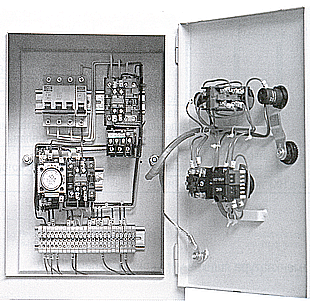

Ящик каждого типоисполнения имеет сварную конструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IРЗ1. В соответствии с заказом возможно изготовление ящиков в уплотненном исполнении со степенью защиты IP44, IP54.

Аппаратура устанавливается в ящике на специальной панели и на двери с внутренней стороны.

Дополнительно по теме

Вводно - распределительные устройства ВРУ

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Панели щитов ЩО 70

Щиты этажные ЩЭ

Шкафы учета электроэнергии ШУЭ

Щиты осветительные ОЩВ, УОЩВ

Ящики и шкафы АВР, блоки и панели управления БУ, ПУ

Щиты автоматического переключения ЩАП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Яzzzzz5zzzzz*zzzzz**zzzzz***zzzzzУХЛ4

|zzzzzz|zzzzz|zzzzzz|zzzzzz|zzzzzzzz|климатическое исполнение и категория размещения

|zzzzzz|zzzzz|zzzzzz|zzzzzz|zzzzzzzz|по ГОСТ 15150-69

|zzzzzz|zzzzz|zzzzzz|zzzzzz|типовой индекс

|zzzzzz|zzzzz|zzzzzz|порядковый номер

|zzzzzz|zzzzz|группа в классе 5

|zzzzzz|zzzzz|1 - управление нереверсивными двигателями

|zzzzzz|zzzzz|4 - управление реверсивными двигателями

|zzzzzz|класс НКУ по назначению:

|zzzzzz|5 - управление асинхронными двигателями с К3 ротором

|вид НКУ по конструкции - ящик

НОМЕНКЛАТУРА ЯЩИКОВ УПРАВЛЕНИЯ

Тип ящиков управления двигателем

Количество управляемых двигателей

Питание цепей управления

Аппараты на двери

нереверсивным

реверсивным

переключатель

кнопка

Ящики с автоматическими выключателями на каждую нагрузку (двигатели)

Я 5110

Я 5111

Я 5112

Я 5113

Я 5114

Я 5115

Я 5410

Я 5411

Я 5412

Я 5413

Я 5414

Я 5415

1

1

2

Фазным

напряжением

Независимое или линейным напряжением

Фазным

напряжением

-

+

-

+

-

+

+

+

+

+

+

+

Ящики с одним автоматическим выключателем на две нагрузки

Я 5124

Я 5125

Я 5424

Я 5425



Фазным

напряжением

-

+

+

+

Ящики без автоматических выключателей

Я 5130

Я 5131

Я 5134

Я 5135

Я 5430

Я 5431

Я 5434

Я 5435

1

2

Фазным

напряжением

Фазным

напряжением

-

+

-

+

+

+

+

+

Ящики с промежуточными реле

Я 5141

Я 5441

1

Фазным

напряжением

+

+

Напряжение силовой цепи ящиков управления 380 В, 50 Гц. Питание цепей управления осуществляется фазным, линейным напряжением от собственной силовой цепи или от независимого источника напряжением 110, 220 либо 380 В частотой 50 Гц.

В зависимости от модификации ящика:

  • номинальный ток:0,6 1 1,6 2,5 4 6 8 10 12,5 16 25 32 40 50 63 80 100 125 160 А
  • пределы регулирования тока теплового реле: 0,38-0,65...136,0-160,0
  • номин. ток расцеп. автом. выкл.: 1,6 2 3,15 5 8 10 12,5 16 20 31,5 40 50 63 80 100 125 160
  • габаритные размеры: 400х300х250, 600х400х250, 600х600х300, 800х600х300.

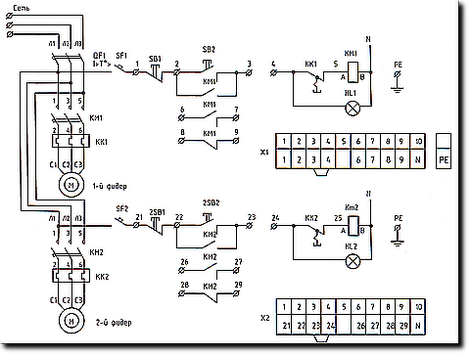

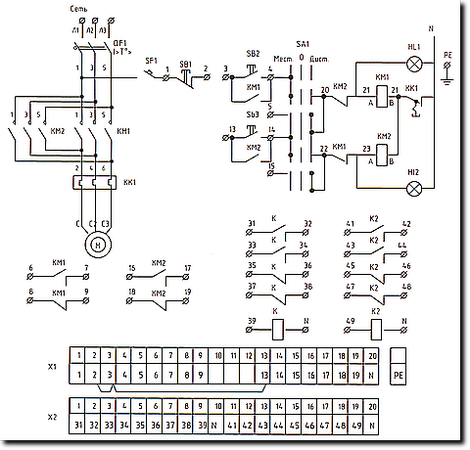

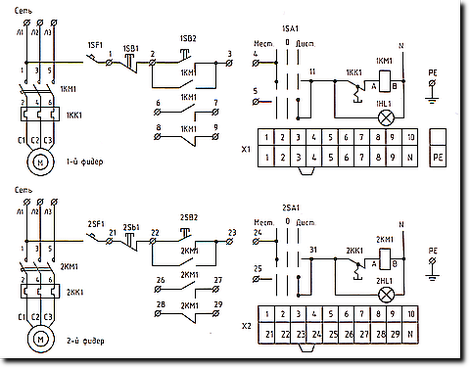

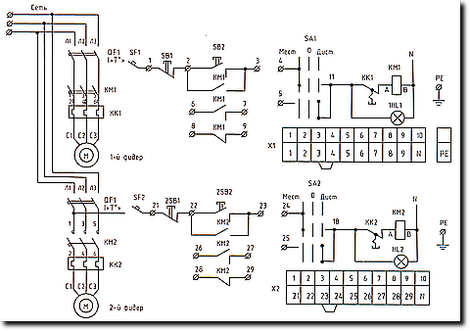

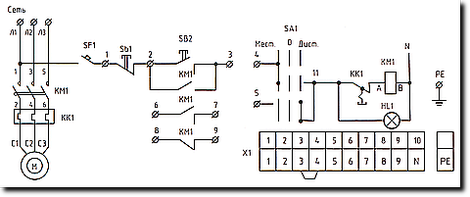

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЯЩИКОВ УПРАВЛЕНИЯ

Смотри по разделу:
