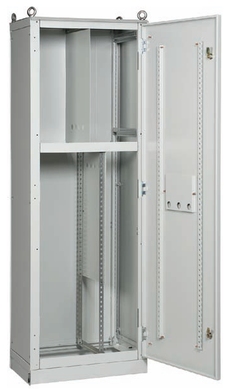

ВВОНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ

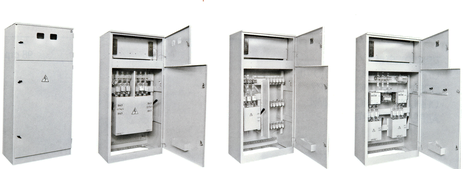

Вводно-распределительные устройства ВРУ-1 предназначены для приема, распределения и учета электроэнергии в сетях 380/220B трехфазного переменного тока частоты 50Гц, а также для защиты линий при перегрузках и коротких замыканиях. Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА.

Конструкции ВРУ постоянно модернизируются и совершенствуются. Поэтому некоторые из них могут быть не отражена на страницах сайта. Достаточно часто изготавливаются ВРУ по схемам заказчика. Завод-изготовитель оставляет за собой право на замену комплектующих и изменение конструкции устройств без ухудшения технических характеристик изделия.

Дополнительно по теме

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Панели щитов ЩО 70

Щиты этажные ЩЭ

Ящики управления

Шкафы учета электроэнергии ШУЭ

Щиты осветительные ОЩВ, УОЩВ

Ящики и шкафы АВР, блоки и панели управления БУ, ПУ

Щиты автоматического переключения ЩАП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ВРУппп1ппп**ппп*ппп*пппУХЛ4

lппппппlппппlппппlппппlпппlклиматическое исполнение и категория размещения по ГОСТ 15150-69

lппппппlппппlппппlпппllljналичие дополнительного оборудования

lппппппlппппlппппlналичие аппаратов на вводе

lппппппlппппlназначение панели

lппппппlномер разработки

lвводно-распределительное устройство

Обозначение вводно-распределитедьных устройств серии ВРУ-1

Назначение панели:

11-18 - вводные;

21-29 - вводно-распределительные;

41-50-распределительные.

Наличие аппаратов на вводе:

О - отсутствуют;

1 - переключатель на 250А;

2 - переключатель на 400 А;

5 - выключатель на 250А;

6 - выключатель и предохранители на 250А;

7 - выключатель, предохранители и аппаратура АВР на 100А;

8 - выключатель, предохранители и аппаратура АВР на 250А.

Наличие дополнительного оборудования:

о - отсутствуют;

1 - блок автоматического управления освещения (БАУО) с автоматическими выключателями: ЗОх16А;

2 - блок автоматического управления освещения (БАУО) с автоматическими выключателями: ЗОх16А;

3 - блок автоматического управления освещения (БАУО) с автоматическими выключателями: 14х16А;

4 - БУО с автоматическими выключателями: 14х16А;

5 - БАУО с предохранителями: 8х16А;

6 - БУО с предохранителями: 8х16А.

ВВОДНЫЕ ПАНЕЛИ ТИПОВЫЕ СХЕМЫ

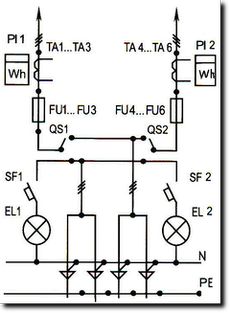

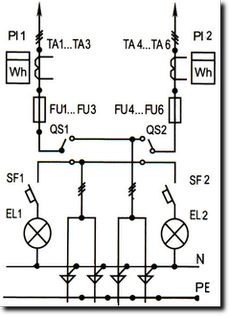

ВРУ-1-11-10УХЛ4

Номинальный ток: 2х250 А

FU1-FU6

P11, P12

QS1,QS2

SF1, SF2

EL1, EL2

ТА1-ТА6

Предохранители ПН2-250

Счетчики (учет общ.нагр.)

Переключатели 250А

Автоматические выключатели

Лампы накаливания

Трансформаторы тока 50/5...200/5

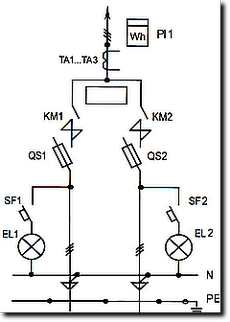

ВРУ-1·17-70УХЛ4 (панель с АВР)

Номинальный ток: 100(250) А

PI1

QS1,QS2

SF1, SF2

EL1, EL2

КМ1,КМ2

ТА1-ТА6

Счетчики (учет общ.нагр.)

Блок-выключатели 250/100 А Автоматические выключатели

Лампы накаливания

Контакторы

Трансформаторы тока 5015 .. 200/5

ВРУ-1-13-20УХЛ4

Номинальный ток: 2х400 А

FU1-FU6

PI1, PI2

QS1, QS2

SF1, SF2

EL1, EL2

ТА1-ТА6

Предохранители ПН2-400

Счетчики (учет общ.нагр.)

Переключатели 400А

Автоматические выключатели

Лампы накаливания

Трансформаторы тока 50/5 ... 200/5

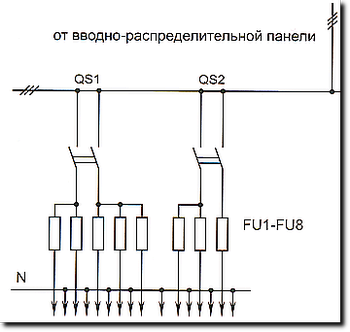

РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ ТИПОВЫЕ СХЕМЫ

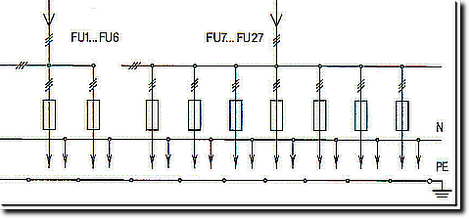

ВРУ-1-41-00УХЛ4

ВРУ-1-42-01УХЛ4

ВРУ-1-42-02УХЛ4

ВРУ-1-42-01УХЛ4 - автоматический блок упр.освещением (схема 1)

ВРУ-1-42-02УХЛ4 - неавтоматический блок упр.освещением (схема 2)

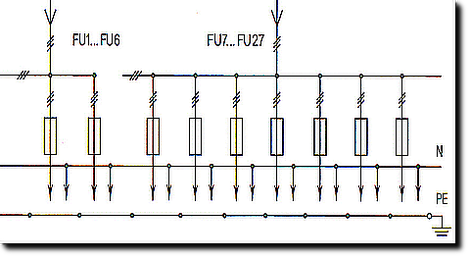

FU1-FU6 Предохранители ПН2-100

FU7-FU27 Предохранители ПН2-100

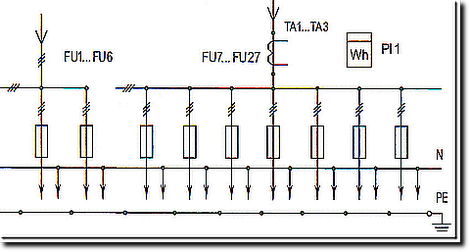

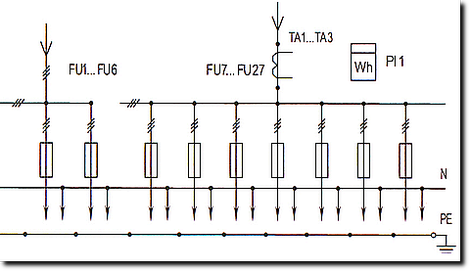

ВРУ-1-43-00УХЛ4

FU1-FU6 Предохранители ПН2-1 00

FU7-FU27 Предохранители ПН2-1 00

PI1 Счетчик (учет абон. нагр.)

ТА1-ТА3 Трансформаторы тока 100/5 .. 300/5

ВРУ-1-44-00УХЛ4

ВРУ-1-45-01УХЛ4

вру -1-45-02УХЛ4

ВРУ-1-45-01УХЛ4 - автоматический блок упр.освещением (схема 1)

ВРУ-1-45-02УХЛ4 - неавтоматический блок упр.освещением (схема 2)

FU1-FU6 Предохранители ПН2-250

FU7-FU27 Предохранители ПН2-100

ВРУ-1-46-00УХЛ4

FU1-FU6 Предохранители ПН2-250

FU7-FU27 Предохранители ПН2-100

PI1 Счетчик (учет абон. нагр.)

ТА1-ТА3 Трансформаторы тока 100/5 . .300/5

ВРУ-1-47-00УХЛ4

ВРУ-1-48-0ЗУХЛ4

ВРУ-1-48-04УХЛ4

ВРУ-1-48-03УХЛ4-автоматический блок упр.освещением (схема 3)

ВРУ-1-48-04УХЛ4-неавтоматический блок упр.освещением (схема 4)

FU1-FU6 Предохранители ПН2-100

FU7-FU27 Предохранители ПН2-100

ВРУ-1-49-0ЗУХЛ4

ВРУ-1-49-0ЗУХЛ4

ВРУ-1-49-04УХЛ4

ВРУ-1-49-00УХЛ4-автоматический блок упр.освещением (схема 3)

ВРУ-1-49-04УХЛ4-неавтоматический блок упр.освещением (схема 4)

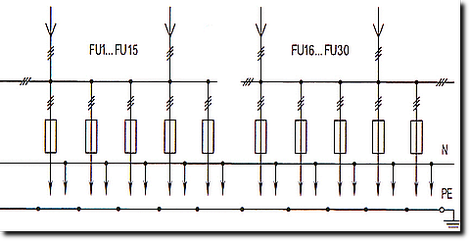

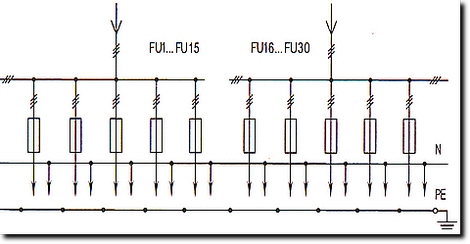

FU1-FU15 Предохранители ПН2-60

FU16-FU30 Предохранители ПН2-60

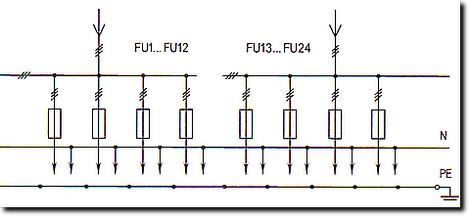

ВРУ-1-50-00УХЛ4

ВРУ-1-50-01УХЛ4

ВРУ-1-50-02УХЛ4

ВРУ-1-50-01УХЛ4-автоматический блок упр.освещением (схема 1)

ВРУ-1-50-02УХЛ4-неавтоматический блок упр.освещением (схема 2)

FU1-FU12 Предохранители ПН2-250

FU13-FU24 Предохранители ПН2-250

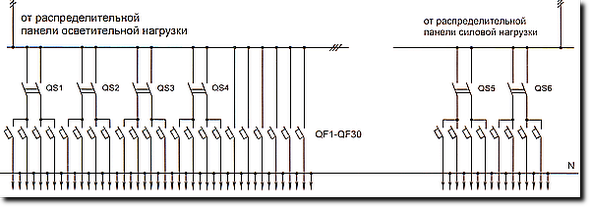

СХЕМЫ БЛОКОВ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

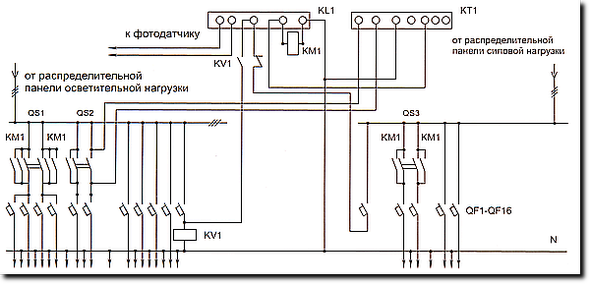

Схема 1

КМ1-КМЗ

Пускатель ПМЛ

KV1

Промежуточное реле

KL1

Фотореле ФР

КТ1

Реле времени 2РВМ

QS1-QS6

Разъединители

QF1-QFЗ2

Автоматические выключатели

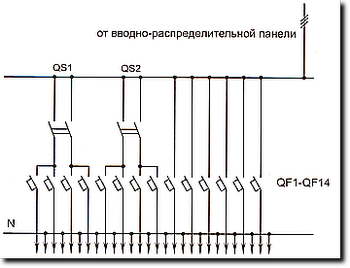

Схема 2

QS1-QS6

Разъединители

QF1-QFЗ0

Автоматические выключатели

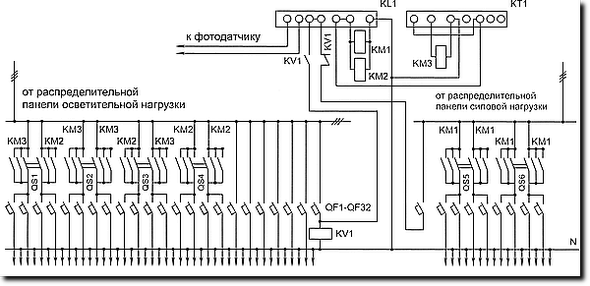

Схема 3

КМ1-КМЗ

Пускатель ПМЛ

KV1

Промежуточное реле

KL1

Фотореле ФР

КТ1

Реле времени 2РВМ

QS1-QS6

Разъединители

QF1-QFЗ2

Автоматические выключатели

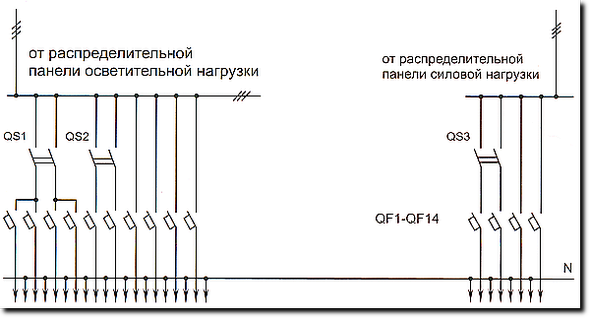

Схема 4

QS1-QS3

Разъединители

QF1-QF14

Автоматические выключатели

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ. ТИПОВЫЕ СХЕМЫ

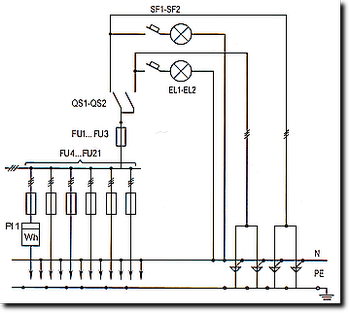

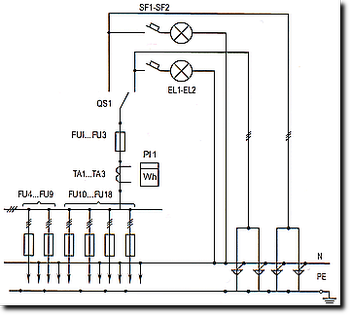

ВРУ-1-21-10УХЛ4

FU1-FU3 Предохранители ПН2-250

FU4-FU9 Предохранители ПН2-60

FU10-FU18 Предохранители ПН2-100

PI1 Счетчик (учет общих нагрузок)

QS1 Предохранители 250А

SF1, SF2 Автоматические выключатели

EL1, EL2 Лампы накаливания

ТА1-ТА3 Трансформаторы тока 100/5 ... 300/5

ВРУ-1-22-5ЗУХЛ4

ВРУ-1-22-54УХЛ4

ВРУ-1-22-55УХЛ4

ВРУ-1-22-56УХЛ4

ВРУ-1-22-5ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)

ВРУ-1-22-54УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)

ВРУ-1-22-55УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)

BPY-1-22-5БУХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)

FU1-FU3 Предохранители ПН2-250

FU4-FU21 Предохранители ПН2-100

PI1 Счетчик (учет домоупр. нагрузок)

QS1, QS2 Блок - выключатели

SF1, SF2 Автоматические выключатели

EL1, EL2 Лампы накаливания

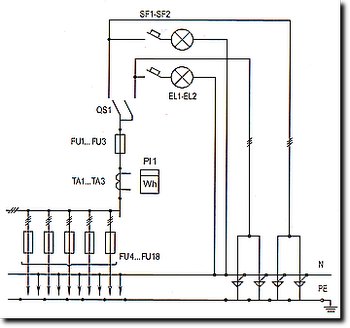

ВРУ-1-23-5ЗУХЛ4

ВРУ-1-23-54УХЛ4

ВРУ-1-23-55УХЛ4

ВРУ-1-23-56УХЛ4

ВРУ-1-2З-5ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)

ВРУ-1-2З-54УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)

ВРУ-1-2З-55УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)

BPY-1-2З-56УХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)

FU1-FU3 Предохранители ПН2-250

FU4-FU18 Предохранители ПН2-100

PI1 Счетчик (учет домоупр. нагрузок)

QS1, QS2 Блок - выключатели

SF1, SF2 Автоматические выключатели

EL1, EL2 Лампы накаливания

ТА1-ТА3 Трансформаторы тока 30/5 ... 200/5

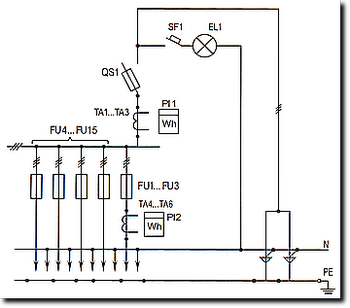

ВРУ-1-29-6ЗУХЛ4

ВРУ-1-29-64УХЛ4

ВРУ-1-29-65УХЛ4

ВРУ-1-29-66УХЛ4

ВРУ-1-29-6ЗУХЛ4-автоматический блок упр. освещением с авт. выкл. (схема 5)

ВРУ-1-29-64УХЛ4-неавтоматический блок упр. освещением с авт. выкл. (схема 6)

ВРУ-1-29-65УХЛ4-автоматический блок упр. освещением с предохр. (схема 7)

ВРУ-1-29-66УХЛ4-неавтоматический блок упр. освещением с предохр. (схема 8)

FU1-FU3 Предохранители ПН2-100

FU4-FU15 Предохранители ПН2-60

PI1 Счетчик (учет домоупр. нагрузок)

PI2 Счетчик (учет домоупр. нагрузок)

QS1 Блок - выключатель

SF1 Автоматический выключатель

EL1 Лампа накаливания

ТА1-ТА3 Трансформаторы тока 30/5 .. 100/5

ТА4-ТА6 Трансформаторы тока 30/5 .. 100/5

СХЕМЫ БЛОКОВ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

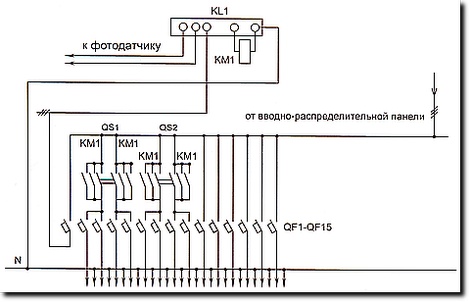

Схема 5

КМ1

Пускатель ПМЛ

KL1

Фотореле ФР2М

QS1-QS2

Разъединители

QF1-QF15

Автоматические выключатели

Схема 6

QS1-QS2

Разъединители

FQ1-QF14

Автоматические выключатели

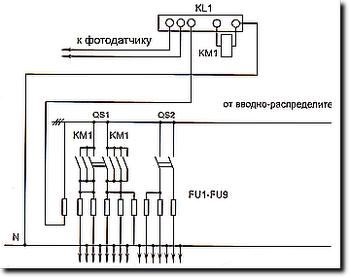

Схема 7

КМ1

Пускатель ПМЛ

KL1

Фотореле ФР2М

QS1-QS2

Разъединители

FU1-FU9

Предохранители ПРС

Схема 8

QS1-QS2

Разъединители

FU1-FU9

Предохранители ПРС
