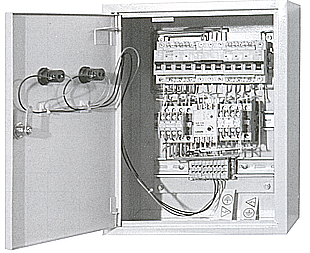

ЯЩИКИ И ШКАФЫ АВР, БЛОКИ И ПАНЕЛИ УПРАВЛЕНИЯ

Ящики и шкафы серии ЯУ(ШУ) 8250 предназначены для автоматического переключения на резерв освещения и силового электрооборудования при исчезновении напряжения нормального питания в сетях постоянного и переменного тока с фазным напряжением до 220В.

Переключение потребителей на нормальное питание осуществляется автоматически - при восстановлении напряжения питания.

Режим работы - длительный. Конструктивное исполнение станций управления - защищенное в унифицированных ящиках или шкафах а зависимости от номинального тока.

Дополнительно по теме

Вводно - распределительные устройства ВРУ

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Панели щитов ЩО 70

Щиты этажные ЩЭ

Ящики управления

Шкафы учета электроэнергии ШУЭ

Щиты осветительные ОЩВ, УОЩВ

Щиты автоматического переключения ЩАП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

*яяя*яяя*яяя*яяя**я-я*яяя*яяя*яяя*

|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|Напряжение цепей управления:

|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|2-220В переменного тока

|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|А-конструктивное исполнение

|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|Напряжение силовой цепи:

|zzzz|zzzz|zzzz|zzzz|zzzz|zzzz|2-220В переменного тока

|zzzz|zzzz|zzzz|zzzz|zzzz|Величина станции по току силовой цепи:

|zzzz|zzzz|zzzz|zzzz|zzzz|2-до 100А

|zzzz|zzzz|zzzz|zzzz|zzzz|3-до 160А

|zzzz|zzzz|zzzz|zzzz|zzzz|4-до 250А

|zzzz|zzzz|zzzz|zzzz|zzzz|5-до 400А

|zzzz|zzzz|zzzz|zzzz|54-порядковый номер станции

|zzzz|zzzz|zzzz|2-станция ввода и переключения переменного тока

|zzzz|zzzz|8-клксс, объединяющий станции

|zzzz|У-унифицированная станция управления

|Я-ящик управления

|Ш-шкаф управления

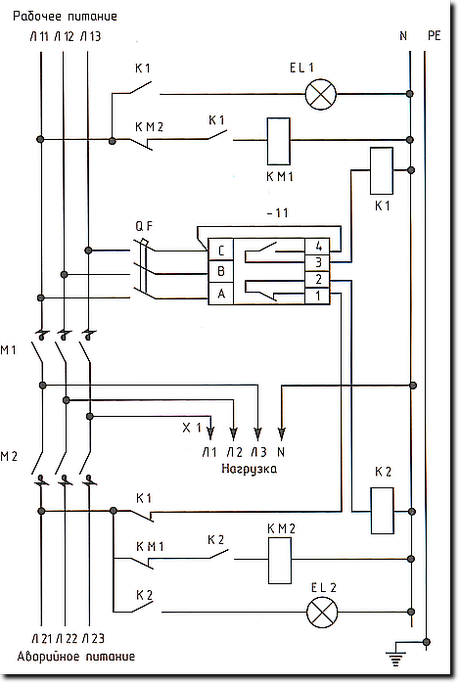

ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Ящики и шкафы АВР имеют следующие параметры:

  • номинальный ток, А: 40, 100, 160, 250, 400, 630;
  • номинальное фазное напряжение цепей, В: 110, 127, 220;
  • габаритные размеры, мм: 800х650х250, 1800х630х450, 1800х800х450;
  • возможность ослабления шума контакторов;
  • основные и аварийные потребители: общие, раздельные.
