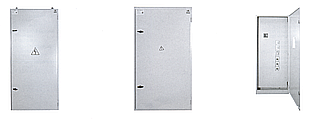

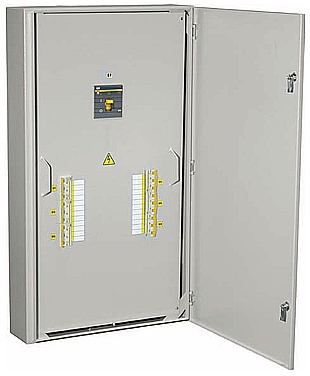

ПУНКТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ СЕРИИ ПР
Шкафы распределительные серии ПР-11 предназначены для распределения электроэнергии, защиты электрических установок напряжением до 660 В переменного тока частотой 50 и 60 Гц при перегрузках и коротких замыканиях а также для нечастых (до трех включений в час) оперативных коммутаций электрических цепей и прямых пусков асинхронных двигателей.
Дополнительно по теме
Вводно - распределительные устройства ВРУ
Распределительные силовые шкафы ШРС
Шкафы учета электроэнергии ШУЭ
Ящики и шкафы АВР, блоки и панели управления БУ, ПУ
Щиты автоматического переключения ЩАП
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ПРрррр11рррр*рррр***рррр**рррр**
|ррррр|рррря|ррррр|рррррр|ррррр|климатическое исполнение и
|ррррр|рррря|ррррр|рррррр|ррррр|категория размещения по ГОСТ 15150-69
|zzzzzz|яяяяя|яяяяя|zzzzzzz|степень защиты по ГОСТ 14255-96:
|zzzzzz|яяяяя|яяяяя|zzzzzzz|21 - IP21
|ggggg|ggggя|ggggg|gggggg|54 -IP54
|zzzzzz|яяяяя|zzzzzz|номер схемы
|zzzzzz|яяяяя|вид установки:
|zzzzzz|яяяяя|1 - утопленное
|zzzzzz|яяяяя|3 - навесное
|zzzzzz|яяяяя|7 - напольное
|zzzzzz|номер серии
|пункт распределительный
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАСПРЕДЕЛИТЕЛЬНЫХ ПУНКТОВ ПР-11
Тип |
Наличие вводного выключателя |
Количество автоматических выключателей |
Габариты (мм) HxLxB |
|
однополюс. |
трехполюс. |
|||
ПР 11-1085-21 У3 ПР 11-3085-21 У1 ПР 11-3085-54 У1 |
- |
6 |
8 |
800Х750Х200 |
ПР 11-1086-21 У3 ПР 11-3086-21 У3 ПР 11-3086-54 У1 |
+ |
6 |
8 |
1200Х750Х200 |
ПР 11-1087-21 У3 ПР 11-3087-21 У3 ПР 11-3087-54 У1 |
- |
18 |
- |
600Х750Х200 |
ПР 11-1088-21 У3 ПР 11-3088-21 У3 ПР 11-3088-54 У1 |
+ |
18 |
- |
1000Х750Х200 |
ПР 11-1089-21 У3 ПР 11-3089-21 У3 ПР 11-3089-54 У1 |
- |
- |
6 |
600Х750Х200 |
ПР 11-1090-21 У3 ПР 11-3090-21 У3 ПР 11-3090-54 У1 |
+ |
- |
6 |
1000Х750Х200 |
ПР 11-1091-21 У3 ПР 11-3091-21 У3 ПР 11-3091-54 У1 |
- |
12 |
2 |
600Х750Х200 |
ПР 11-1092-21 У3 ПР 11-3092-21 У3 ПР 11-3092-54 У1 |
+ |
12 |
2 |
1000Х750Х200 |
ПР 11-1093-21 У3 ПР 11-3093-21 У3 ПР 11-3093-54 У1 |
- |
6 |
4 |
600Х750Х200 |
ПР 11-1094-21 У3 ПР 11-3094-21 У3 ПР 11-3094-54 У1 |
+ |
6 |
4 |
1000Х750Х200 |
ПР 11-1095-21 У3 ПР 11-3095-21 У3 ПР 11-3095-54 У1 |
- |
24 |
- |
800Х750Х200 |
ПР 11-1096-21 У3 ПР 11-3096-21 У3 ПР 11-3096-54 У1 |
+ |
24 |
- |
1200Х750Х200 |
ПР 11-1097-21 У3 ПР 11-3097-21 У3 ПР 11-3097-54 У1 |
- |
- |
8 |
800Х750Х200 |
ПР 11-1098-21 У3 ПР 11-3098-21 У3 ПР 11-3098-54 У1 |
+ |
- |
8 |
200Х750Х200 |
ПР 11-1099-21 У3 ПР 11-3099-21 У3 ПР 11-3099-54 У1 |
- |
18 |
2 |
800Х750Х200 |
ПР 11-1100-21 У3 ПР 11-3100-21 У3 ПР 11-3100-54 У1 |
+ |
18 |
2 |
1200Х750Х200 |
ПР 11-1101-21 У3 ПР 11-3101-21 У3 ПР 11-3101-54 У1 |
- |
12 |
4 |
800Х750Х200 |
ПР 11-1102-21 У3 ПР 11-3102-21 У3 ПР 11-3102-54 У1 |
+ |
12 |
4 |
1200Х750Х200 |
ПР 11-1103-21 У3 ПР 11-3103-21 У3 ПР 11-3103-54 У1 |
- |
6 |
6 |
800Х750Х200 |
ПР 11-1104-21 У3 ПР 11-3104-21 У3 ПР 11-3104-54 У3 |
+ |
6 |
6 |
1200Х750Х200 |
ПР 11-1105-21 У3 ПР 11-3105-21 У3 ПР 11-3105-54 У1 |
- |
30 |
- |
800Х750Х200 |
ПР 11-1106-21 У3 ПР 11-3106-21 У3 ПР 11-3106-54 У1 |
+ |
30 |
- |
1200Х750Х200 |
ПР 11-1107-21 У3 ПР 11-3107-21 У3 ПР 11-3107-54 У1 ПР 11-7107-21 У3 ПР 11-7107-54 У1 |
- |
- |
10 |
800Х750Х200 |
ПР 11-1108-21 У3 ПР 11-3108-21 У3 ПР 11-3108-54 У1 ПР 11-7108-21 У3 ПР 11-7108-54 У1 |
+ |
- |
10 |
1200Х750Х200 |
ПР 11-1109-21 У3 ПР 11-3109-21 У3 ПР 11-3109-54 У1 |
- |
24 |
2 |
800Х750Х200 |
ПР 11-1110-21 У3 ПР 11-3110-21 У3 ПР 11-3110-54 У1 |
+ |
24 |
2 |
1200Х750Х200 |
ПР 11-1111-21 У3 ПР 11-3111-21 У3 ПР 11-3111-54 У1 |
- |
18 |
4 |
800Х750Х200 |
ПР 11-1112-21 У3 ПР 11-3112-21 У3 ПР 11-3112-54 У3 |
+ |
18 |
4 |
1200Х750Х200 |
ПР 11-1113-21 У3 ПР 11-3113-21 У3 ПР 11-3113-54 У1 |
- |
12 |
6 |
800Х750Х200 |
ПР 11-1114-21 У3 ПР 11-3114-21 У3 ПР 11-3114-54 У1 |
+ |
12 |
6 |
1200Х750Х200 |
Смотри по разделу:
Распределительные силовые шкафы ШРС
Шкафы учета электроэнергии ШУЭ
Ящики и шкафы АВР, блоки и панели управления БУ, ПУ
Щиты автоматического переключения ЩАП
ПР 11-1085-21 У3 Номинальный ток шкафов составляет 250А, остальных 400А.
ПР 11-3085-21 У1
ПР 11-3085-54 У1
ПР 11-1086-21 У3
ПР 11-3086-21 У3
ПР 11-3086-54 У1
