ПАНЕЛИ ЩИТОВ СЕРИИ ЩО70

Панели серии ЩО 70 предназначены для комплектования распределительных щитов напряжением 0,4 кВ трехфазного переменного тока частотой 50 Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от пере грузок и токов короткого замыкания. Щиты устанавливаются в помещениях с температурой окружающей среды от -40 до +35 °С.

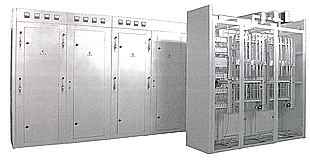

Конструктивно панели ЩО70 представляют собой металлоконструкции, имеющие степень защиты с фасадной стороны IP20, а с остальных сторон IP00 и предназначены для одностороннего обслуживания.

Дополнительно по теме

Вводно - распределительные устройства ВРУ

Пункты распределительные ПР

Распределительные силовые шкафы ШРС

Щиты этажные ЩЭ

Ящики управления

Шкафы учета электроэнергии ШУЭ

Щиты осветительные ОЩВ, УОЩВ

Ящики и шкафы АВР, блоки и панели управления БУ, ПУ

Щиты автоматического переключения ЩАП

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Ошиновка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

  • 30 КА - для панелей Щ0 70-1 (комплектование щитов мощностью до 630 кВА);
  • 50 КА - для панелей Щ0 70-2, Щ070-З (комплектование щитов мощностью свыше 630 кВА).

По назначению панели ЩО 70 делят на:

  • линейные;
  • вводные;
  • секционные;
  • вводно-линейные;
  • вводно-секционные;
  • панели с аппаратурой АВР;
  • панели диспетчерского управления уличным освещением.

Структура условного обозначения

ЩОяяяя70яяяя*яяяя**яяяяУ3

|яяяяяяя|яяяя|яяяяя|яяяяя|климатическое исполнение и категория размещения по ГОСТ 15150-6

|яяяяяяя|яяяя|яяяяя|номер принципиальной электрической схемы

|яяяяяяя|яяяя|порядковый номер (1,2,3)

|яяяяяяя|год разработки

|щит одностороннего обслуживания

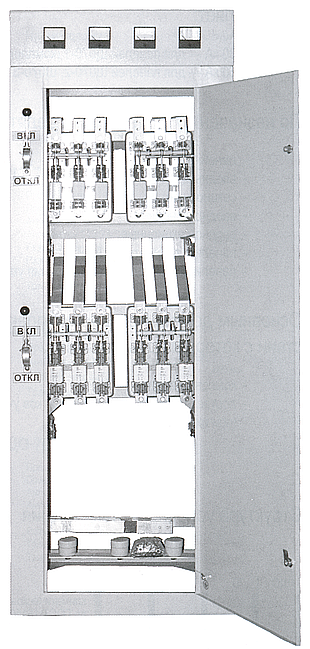

ЛИНЕЙНЫЕ ПАНЕЛИ. ТИПОВЫЕ СХЕМЫ

Аналогом является панель ЩО 70-З-О1УЗ шириной (B) 800мм.

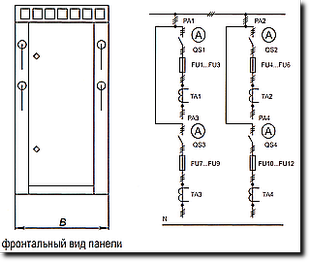

ЩО 70-1-01УЗ, ЩО 70-2-01УЗ

FU1-FU6

FU7-FU12

РА1, РА2

РАЗ, РА4

QS1, QS2

QSЗ, QS4

ТА1, ТА2

ТАЗ, ТА4

Предохранители 100 А

Предохранители 250 А

Амперметры 100/5 А

Амперметры 200/5 А

Разъединители 100 А

Разъединители 250 А

Трансформаторы тока100/5 А

Трансформаторы тока200/5 А

ЩО 70-1-02УЗ, ЩО 70-2-02УЗ

FU1-FU12

РА1-РА4

QS1-QS4

ТА1-ТА4

Предохранители 250 А

Амперметры 200/5 А

Разъединители 250 А

Трансформаторы тока200/5 А

ЩО 70-1-0ЗУЗ, ЩО 70-2-0ЗУЗ

FU1-FU6

FU7-FU12

РА1, РА2

РАЗ, РА4

QS1, QS2

ОSЗ, ОS4

ТА1,ТА2

ТАЗ, ТА4

Предохранители 250 А

Предохранители 400 А

Амперметры 200/5 А

Амперметры 400/5 А

Разъединители 250 А

Разъединители 400 А

Трансформаторы тока200/5 А

Трансформаторы тока400/5 А

Аналогом является панель ЩО 70-З-О4УЗ шириной (B) 600мм и панель ЩО 70-З-О4АУЗ шириной (B) 800мм.

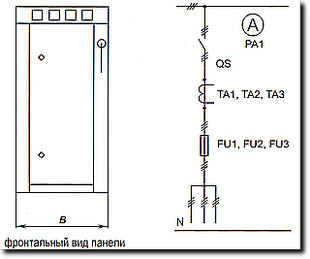

ЩО 70-1-04У3, ЩО 70-2-04У3

FU1-FU2

PA

QS

TA1-TA2

Предохранители 600 А

Амперметры 600/5 А

Разъединители 600 А

Трансформаторы тока600/5 А

Аналогом является панель ЩО 70-З-О6УЗ шириной (В) 800мм.

ЩО 70-1-07УЗ, ЩО 70-2-07УЗ

РА1-РА4

QF1, QF2

QS1, QS2

ТА1-ТА4

Амперметры 200/5 А

Выкл. автоматические 200 А

Разъединители 400 А

Трансформаторы тока200/5 А

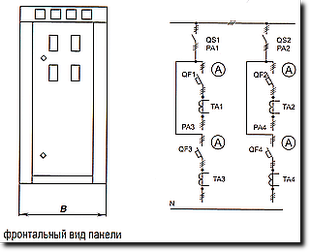

ЩО 70-1-08УЗ, ЩО 70-2-08УЗ

РА1-РА4

QF1, QF2

QS1, QS2

ТА1-ТА4

Амперметры 200/5 А

Выкл. автоматические 200 А

Разъединители 400 А

Трансформаторы тока200/5 А

Аналогом является панель ЩО 70-З-О7УЗ шириной (В) 600мм.

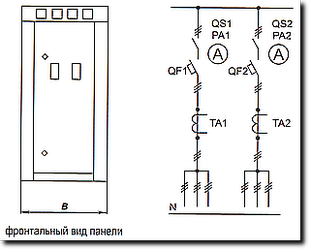

ЩО 70-1-09УЗ, ЩО 70-1-10УЗ, ЩО 70-2-09УЗ,

ЩО 70-2-10УЗ

РА1, РА2

QF1, QF2

QS1, QS2

ТА1, ТА2

Амперметры 600/5 А

Выкл. автоматические 600 А Разъединители 600 А Трансформаторы тока600/5 А

Аналогом является па нель ЩО 70-З-21УЗ шириной (В) 800мм.

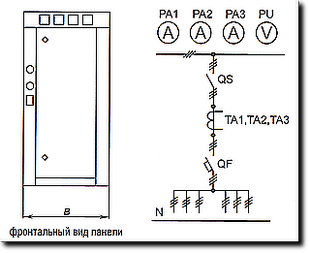

ЩО 70-1-54УЗ, ЩО 70-1-55УЗ, ЩО 70-2-54УЗ,

ЩО 70-2-55УЗ

РА1 - РАЗ

PU

QS

QF

ТА1-ТАЗ

Амперметры 1500/5 А

Вольтметр 500 В

Разъединитель 2000 А 11600 А

Выкл, автоматический 1600 А Трансформаторы тока1500/5А

ВВОДНО-ЛИНЕЙНЫЕ ПАНЕЛИ

Аналогом является панель ЩО 70-З-45УЗ шириной (В) 1000мм.

Аналогом является панель ЩО 70-З-46УЗ шириной (В) 1000мм.

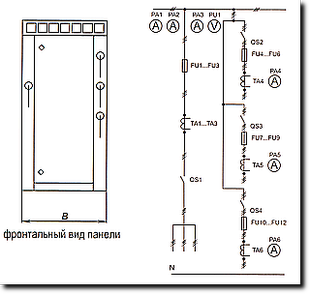

ЩО 70-1-84У3, ЩО 70-1-85У3

FU1 - FUЗ

FU4 - FU12

РА1 - РАЗ

РА4 - РА6

PU

QS1

QS2 - QS4

ТА1 - ТАЗ

ТА4 - ТА6

Предохранители 600 А Предохранители 600 А

Амперметры 600/5 А

Амперметры 200/5 А

Вольтметр 500 В

Разъединитель 600 А

Разъединитель 250 А Трансформаторы тока2000/5 Трансформаторы тока200/5

СЕКЦИОННЫЕ ПАНЕЛИ. ВВОДНО-СЕКЦИОННЫЕ ПАНЕЛИ

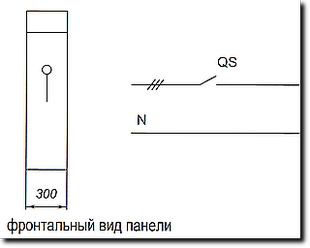

ЩО 70-1-70УЗ

QS

Разъединитель 600 А

ЩО 70-1-71УЗ

QS

Разъединитель 1000 А

Панели

Ширина

Обозначение

Наименование

Аналог

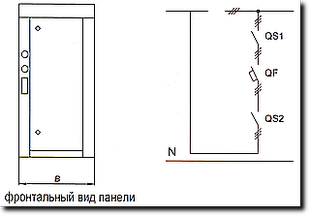

ЩО 70-1-72УЗ

ЩО 70-1-7ЗУЗ

ЩО 70-2-7ЗУЗ

ЩО 70-1-74УЗ

ЩО 70-2-74УЗ

ЩО 70-1-75УЗ

ЩО 70-1-76У3

ЩО 70-1-77УЗ

ЩО 70-2-77УЗ

ЩО 70-1-78УЗ

ЩО 70-2-78УЗ

800 мм

1000 мм

1000 мм

800 мм

800 мм

1000 мм

1000 мм

QF

QS1,QS2

OF

QS1, QS2

QF

QS1, QS2

QF

QS1, QS2

QF

QS1, QS2

QF

QS1, QS2

QF

QS1, QS2

Выкл. автом. 1000 А

Разъединители 1000 А

Выкл. автом. 1600 А

Разъединители 2000 А

Выкл. автом. 1600 А

Разъединители 1600 А

Выкл. автом. 400 А

Разъединители 400 А

Выкл автом. 1000 А

Разъединители 1000 А

Выкл. автом 2000 А

Разъединители 1600 А

Выкл. автом. 1600 А

Разъединители 1600 А

ЩО 70-З-З7УЗ

ЩО 70-З-З8УЗ

ЩО 70-З-З8УЗ

-

ЩО 70-З-З7УЗ

ЩО 70-З-З8АУЗ

ЩО 70-З-З8АУЗ

ЩО 70-З-З8УЗ

Для панели ЩО 70-1-86 аналогом является панель ЩО 70-З-50УЗ шириной (В) 1000мм.

ЩО 70-1-86У3, ЩО 70-1-87У3

FU1 - FU6

РА1 - РА6

PU1, PU2

QS1-QSЗ

ТА1 - ТА6

Предохранители 600 А

Амперметры 600/5 А

Вольтметры 500 В

Разъединители 600 А Трансформаторы тока600/5 А
