Приложение 23

Порядок перемещения электродвигателей на ремонтную площадку и на место установки.

При монтаже и демонтаже электродвигателей необходимо выполнять следующие требования:

1. При демонтаже со штатного места подать сигнал для подъема электродвигателя на высоту 200-300 мм, затем проверить правильность строповки, равномерность натяжения стропов, убедиться в отсутствии раскачивания и разворота электродвигателя и только после этого подать сигнал о подъеме на необходимую высоту.
2. При установке на штатное место электродвигателей конденсатных и сливных насосов зафиксировать электродвигатель над проемом, в который будет производиться опускание, убедиться в отсутствии раскачивания и разворота электродвигателя и только после этого подать сигнал об опускании.
3. Подъем и опускание электродвигателя должно производиться равномерно, без рывков.
4. В процессе подъема и опускания электродвигателей конденсатных и сливных насосов использовать направляющий фал для предотвращения самопроизвольного разворота и раскачивания электродвигателей.
5. Убедиться перед горизонтальным перемещением электродвигателя в том, что он поднят не менее чем на 500 мм выше встречающихся на пути предметов.

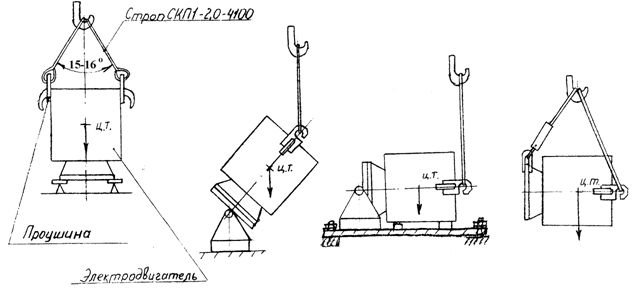

Схема строповки и перемещения электродвигателей 6кВ вертикального исполнения

Приложение 24

Перечень замененных узлов и деталей при ремонте электротехнического оборудования

Приложение 25

Электрическая схема генератора резервного возбудителя тип ГПС 2000-1000У3

Знаком обозначены контактные соединения, которые необходимо разобрать для возможности измерения электрический параметров шунтирующей и дополнительной обмоток статора генератора (индуктора) и обмоток ротора (якоря) резервного возбудителя.

Приложение 26

КОНТРОЛЬНАЯ КАРТА №________________

отключения и подключения выводов обмоток статора генератора резервного возбудителя для измерения сопротивления обмоток постоянному току и измерения сопротивления изоляции.

Оперативное наименование резервного возбудителя ________________________________

ЛИСТ РЕГИСТРАЦИИ ПЕРЕСМОТРА

Лист ознакомления
