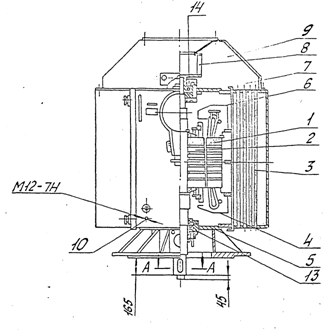

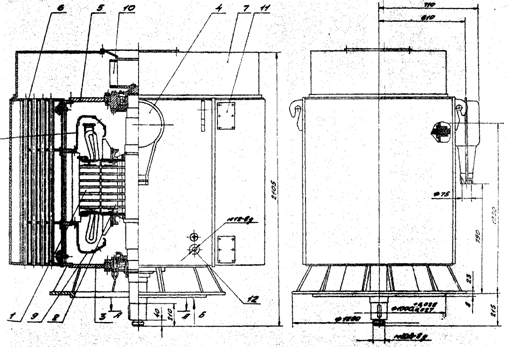

3.4 Технологическая карта капитального ремонта асинхронных электродвигателей 6кВ типа ВА12–41–4, АОВ2–14–41–4, АВ–113–4М, 4АОВ–400–У4–У3, АО4–355Х–4УХЛ3.

карта ремонта электродвигателей ВА12–41–4

№

п/п

Наименование операцийНТД (чертежи т.д.)Контрольные операцииПриспособления, инструмент, оборудованиеВозможные дефекты, неисправностиРекомендуемый метод устранения.Примечание
МетодКритерии
3.4.1 Разборка электродвигателя.
3.4.1.1 Проверить состояние выводов и изоляторовЛЭМ 703,2 РСВКЧистая поверхность выводов, целостность изоляторов и резьбы шпилек, плотная посадка наконечников на кабелях.Г.к. 17х19,

г.к. 12х13, наждачная бумага, бензин, спирт этиловый, паяльник, ветошь безворсовая, припой ПОС-40.

Окисление поверхности выводов, трещины на изоляторах, срыв резьбы на шпильках изоляторов, нарушение крепления наконечников на кабелях и фазных выводах электродвигателяОтшлифовать поверхность выводов, протереть изоляторы этиловым спиртом. шпильки протереть бензином, при наличии трещин и повреждения резьбы заменить изолятор, пропаять наконечники на выводах и на кабеле.
3.4.1.2 Рассоединить полумуфты электродвигателя и насоса.ЛЭМ 703,2 РС-----Выполняет и обслуж. ЦЦР
3.4.1.3 Застропить ЭД за рым-болты и переместить на ремонтную площадку ЛЭМ 703,2 РС Кран мостовой, строп петлевой В соответствии с Приложением 23
3.4.1.4 Проверить электрическую прочность изоляции обмоток напряжением 10кВ в течение 1 мин. ЛЭМ-156 ИКОтсутствии пробояИспытательная установка 10,5кВ.Пробой изоляцииПри пробое в лобовых частях произвести ремонт изоляции, в случае пробоя в пазовых частях - замена статора.-
3.4.1.5 Замерить сопротивление изоляции и коэффициент абсорбции ЛЭМ-156 ИКНе менее 40 МОмМегомметр 2500ВЗначение коэффициента абсорбции ниже 1,2Решить вопрос о необходимости сушки обмотки статора-
3.4.1.6 Измерить сопротивление фаз обмотки статора постоянному току. ЛЭМ-156 ИКРазличные фазы, своим активным сопротивлением, не должны отличаться друг от друга более чем на 2%Мост измерительныйВитковое замыкание обмоток электродвигателя, нарушения пайки катушечных соединений.Произвести пайку дефектных мест, в случае виткового замыкания произвести замену статора.-
3.4.1.7 Снять кожух вентилятора ЛЭМ-156 ВК Кран мостовой Для ЭД типа АОВ2–14-41–4 и 4АОВ–400–4У3
3.4.1.8 Установить ЭД в горизонтальное положение на сторону, противоположную коробке выводов ЛЭМ-156 ВК Кран мостовой Для вертикальных ЭД
3.4.1.9 Снять полумуфту с электродвигателяЛЭМ 703,2 РС-----Выполняет и обслуж. ЦЦР
3.4.1.10 Отсоединить и снять вентилятор с вала ЭД ЛЭМ-156 ВК Набор г/к Для ЭД типа АОВ2–14–41–4 и 4АОВ–400–4У3
3.4.1.11 Поддомкратить рабочий конец вала, подложив под вал деревянную прокладку ЛЭМ-156 ВК Домкрат, деревянные прокладки
3.4.1.12 Отсоединить нижний подшипниковый щит (фланец) от статора и капсюля подшипника, произвести разметку положения щита относительно статора ЛЭМ-156 ВК г/к 17х19, кернер, кувалда 3кг, ломик монтажный
3.4.1.13 Застропить щит и отжать от станины и капсюля отжимными болтами. ЛЭМ-156 ВК Строп, г/к 17х19
3.4.1.14 Застропить верхний подшипниковый щит ЛЭМ-156 ВК Строп
3.4.1.15 Отсоединить верхний подшипниковый щит от статора, отжать от станины отжимными болтами, произвести разметку положения щита относительно статора ЛЭМ-156 ВК г/к 17х19, кернер, кувалда 3кг, ломик монтажный
3.4.1.16 Опуская домкрат и стропы на верхнем щите уложить ротор ЛЭМ-156 ВК
3.4.1.17 Отсоединить верхний подшипниковый щит от капсюля подшипника и отжать с помощью отжимных болтов ЛЭМ-156 ВК г/к 17х19, болты отжимные
3.4.1.18 Снять оба щита и уложить на подставки ЛЭМ-156 ВК Подставки
3.4.1.19 Закрыть электрокартоном лобовые части обмоток статора ЛЭМ-156 ВК Электрокартон ЭВ "I"
3.4.1.20 Отсоединить от станины и снять направляющие щитки ЛЭМ-156 ВК Только для АВ–113–4М
3.4.1.21 Вывести ротор из статора ЛЭМ-156 ВК Приспособление для вывода статора, кран мостовой При выводе ротора воздушный зазор должен просвечиваться и просматриваться
3.4.1.22 Уложить ротор на подставки ЛЭМ-156 ВК Кран мостовой
3.4.1.23 Снять электрокартон с лобовых обмоток статора ЛЭМ-156 ВК
3.4.1.24 Для избегания попадания инородных предметов и пыли, статор накрыть пленкой или временно установить щиты - ВК-Плёнка полиэтиленовая, электрокартон-- При закрытии щитами центральные отверстия щитов закрыть электрокартоном
3.4.2 Ревизия статора.
3.4.2.1 Очистить от загрязнений и продуть сжатым воздухом вентиляционные каналы, расточки, лобовые части обмотки, корпус статора ЛЭМ-156 ВК Приспособление для продувки, безворсовая ветошь
3.4.2.2 Проверить состояние активной стали статора со стороны спинки и зубцов ЛЭМ-156 ВК Щуп под нажимом руки (15 кгс) не должен входить на глубину > 4мм Щуп контрольный Механические повреждения, ослабление прессовки, контактная коррозия, цвета побежалости Отправить статор в ремонт
3.4.2.3 Снять диффузор. Проверить состояние уплотняющих (защитных) втулок диффузора в технологических отверстиях для проходки выводов при снятии (установке) диффузоров. ЛЭМ-156 ВК Отсутствие загрязнений, трещин, рассыхания, эластичность (для резиновых втулок). Набор г/к, защитные втулки. Наличие загрязнений. Повреждений: трещин, рассыхания, охрупчивания материала. Загрязнения удалить, при необходимости уплотняющие (защитные) втулки заменить на новые из водостойкой резины или другого эластичного диэлектрического материала. Для ЭД типа АОВ2–14–41–4 и 4АОВ–400–4У3
3.4.2.4 Определить плотность заклиновки всех клиньев ЛЭМ-156 ВК простукиванием молотком по центру и краям клина Однородный, глухой звук и Отсутствие дребезжания Молоток 0.2 кг Ослабление, выпадение, облом, обгорание отдельных клиньев Произвести переклиновку или замену дефектных клиньев
3.4.2.5 Очистить от пыли, грязи, масла и осмотреть лобовые части обмотки статора ЛЭМ-156 ВК Отсутствие загрязнений, плотная намотка бандажей и посадка дистанционных распорок Игла бандажная, бандажная лента Ослабление бандажей и распорок Перебандажировать лобовые части обмотки, установить дистанционные распорки
3.4.3 Ревизия ротора.
3.4.3.1 Очистить от загрязнений и продуть сухим воздухом ротор, вал и активную сталь ЛЭМ-156 ВК Отсутствие загрязнений, Приспособление для продувки, безворсовая ветошь
3.4.3.2 Проверить це­лост­ность и плотность посадки стержней ротора ЛЭМ-156 ВК через лупу, ОК простукиванием молотком Отсутствие дребезга при простукивании, отсутствие нарушений целостности стержней Лупа, молоток 0.5 кг, чекан Ослабление чеканки стержней, обрыв стержней, трещины в стержнях Расчеканить стержни, дефектные заменить
3.4.3.3 Проверить качество сварки стержней с кольцами ЛЭМ-156 ВК через лупу Целостность мест сварки стержней и колец Лупа, мост измерительный, припой и флюс для соответствующей марки алюминия, Нарушение целостности сварных соединений Запаять или заварить дефектные места.
3.4.3.4 Осмотреть железо ротора, проверить состояние прессовки ЛЭМ-156 ВК Щуп под нажимом руки (15 кгс) не должен входить на глубину > 4мм Щуп контрольный Нарушение прессовки листов ротора Отправить ротор в ремонт
3.4.3.5 Проверить крепление балансировочных грузов ЛЭМ-156 ВК Плотное крепление балансировочных грузов Отвертка Ослабление крепления балансировочных грузов Затянуть крепления
3.4.3.6 Осмотреть шейки вала, посадочные места подшипников. ЛЭМ-156 ВК Чистота поверхности не ниже класса 6, соответствие диаметра заданному размеру Скоба измерительная, микрометр, бумага наждачная №16 Задиры, износ Отшлифовать вал, при несоответствии диаметров отправить ротор на наплавку и проточку вала
3.4.4 Ревизия подшипников.
3.4.4.1 Сдвинуть внутреннюю крышку подшипника на вал ЛЭМ-156
3.4.4.2 Удалить старую смазку ЛЭМ-156 Ванна для промывки деталей, бензин Б–70
3.4.4.3 Осмотреть подшипник ЛЭМ-156 ВК Отсутствие видимых дефектов подшипников Лунки, выкрашивания, следы выработки, матовые дорожки на поверхностях качения, деформация шариков или роликов Заменить подшипник
3.4.4.4 Измерить радиальный зазор между роликом и верхней обоймой подшипника ЛЭМ-156 ВК Зазоры должны соответствовать требованиям п. 4.4.1.6. Щуп, набор №2 Несоответствие величины зазора Заменить подшипник
3.4.4.5 Заполнить подшипник смазкой. Для подшипников электродвигателей конденсатных насосов 6 кВ машзала предпочтительно использовать смазку СВЭМ. ЛЭМ-156 Полное заполнение подшипника и заполнение камеры подшипниковой крышки на 1/3 объема смазкой Деревянная или пластиковая лопатка, пластичная смазка (ЛИТОЛ-24, СВЭМ, ЦИАТИМ-201) При использовании смазки СВЭМ на корпус электродвигателя установить информационную табличку «В верхний и нижний подшипники заложена смазка СВЭМ» (размер таблички не менее листа формата А5)
3.4.5 Сборка электродвигателя.

Перед сборкой электродвигателя необходимо теснением установить на роторе, щитах и буксе верхнего подшипника электродвигателя заводской номер соответствующего им статора. В дальнейшем, при замене статора, ротора, щитов или букс на резервные необходимо отражать это в отчетной документации на ремонт и эксплуатационных журналах ТО и ремонта электродвигателей конденсатных насосов с указание номеров заменяемых деталей.

3.4.5.1 Снять электрокартон с лобовых обмоток статора ЛЭМ-156 ВК ----
3.4.5.2 Завести ротор в статор ЛЭМ-156 ВК Приспособление для вывода статора, кран мостовой -- При выводе ротора воздушный зазор должен просвечиваться и просматриваться
3.4.5.3 Установить подшипниковые щиты ЛЭМ-156 -----
3.4.5.4 Установить вентилятор на вал электродвигателя. ЛЭМ-156 ВК - Набор г/к -- Для ЭД типа АОВ2–14–41–4, АО4–355Х–4УХЛ3и 4АОВ–400–4У3
3.4.5.5 Установить воздухоохладители. ЛЭМ-156 ВК - Набор г/к , ГП кран -- Для ЭД типа АОВ2–14–41–4 и 4АОВ–400–4У3
3.4.5.6 Установить кожух вентилятора ЛЭМ-156 ВК - Набор г/к , ГП кран -- Для ЭД типа АОВ2–14–41–4, АО4–355Х–4УХЛ3и 4АОВ–400–4У3
3.4.5.7 Напрессовать полумуфту на вал электродвигателя ЛЭМ 703,2 РС----- Выполняет и обслуживает ЦЦР
3.4.5.8 Перекантовать электродвигатель в вертикальное положение, застропить ЭД за проушины и установить на «фонарь» (корпус) насоса. ЛЭМ 703,2 РС ВК - Кран мостовой, строп петлевой набор ГК -- В соответствии с Приложением 23
3.4.5.9 Установить направляющие щитки ЛЭМ-156 ВК ---- Только для АВ–113–4М
3.4.5.10 Подключить силовой питающий кабель и заземлениеЛЭМ 703,2 РСВКЧистая поверхность выводов, целостность изоляторов и резьбы шпилек, плотная посадка наконечников на кабелях.Г.к. 17х19,

г.к. 12х13, наждачная бумага, бензин, спирт этиловый, паяльник, ветошь безворсовая, припой ПОС-40.

Окисление поверхности выводов, трещины на изоляторах, срыв резьбы на шпильках изоляторов, нарушение крепления наконечников на кабелях и фазных выводах электродвигателяОтшлифовать поверхность выводов, протереть изоляторы этиловым спиртом. шпильки протереть бензином, при наличии трещин и повреждения резьбы заменить изолятор, пропаять наконечники на выводах и на кабеле.

Подшипник №2 (нижний) электродвигателя типа АВ-113-4М подлежит обязательной замене в каждый капитальный ремонт независимо от его состояния.

При замене подшипника его необходимо спрессовать с вала с помощью съемника винтового. Новый подшипник промывается от консервационной смазки в бензине Б-70. Подшипник нагревать в масляной ванне до температуры 90°С и напрессовывать на вал. Рекомендации по установке подшипников приведены в Приложении 20. Посадка подшипника на вал - плотная. Затем подшипник заполняется пластичной смазкой (ЛИТОЛ-24, СВЭМ, ЦИАТИМ-201). Для подшипников электродвигателей конденсатных насосов 6 кВ машзала предпочтительно использовать смазку СВЭМ. При использовании смазки СВЭМ на корпус электродвигателя установить информационную табличку «В верхний и нижний подшипники заложена смазка СВЭМ» (размер таблички не менее листа формата А5). Камера подшипниковой крышки заполняется смазкой на 1/3 объема. После сборки произвести контрольный замер сопротивления изоляции двигателя и коэффициента абсорбции мегомметром 2500В. Сопротивление изоляции должно быть не менее 40МОм, коэффициент абсорбции – не менее значения, указанного в п. 1.3.2.
