6. Расцепители
6.1 Тепловой и электромагнитный расцепители

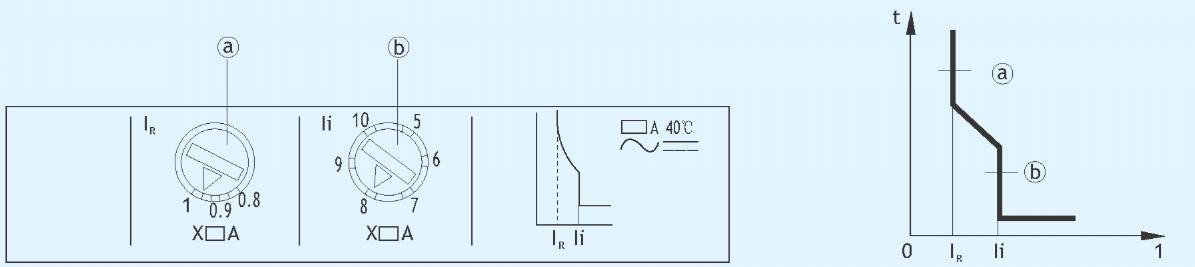

6.1.1 Тепловой и электромагнитный расцепители NM8-125, 250, 630 и 1250 имеют регулировку защитных характеристик
(а) - Регулятор характеристики в зоне токов перегрузки ® - Регулятор характеристики в зоне токов короткого замыкания
| Характеристики расцепителей | NM8-125 | NM8-250 | NM8-400 | NM8-630 | NM8-800 | NM8-1 250 |
| Номинальный ток, А при Т 40°С | 16, 20, 25, 32, 40, 50 63, 80, 100, 125 | 00,125, 160,180 200,225,250 | 250,315, 350, 400 | 250, 315, 350, 400, 500, 630 | 630, 700, 800 | 630, 700, 800, 1000, 1250 |
| Защита в зоне токов перегрузки Регулируемый ток IR, А | Тепловой (термобиметаллический) расцепитель Диапазон регулировки 0,8 -1 1н | |||||
| Защита полюса N | ||||||
| 4А,4В | Без защиты | |||||
| 4С, 4D | Ток защиты 1.0 х In | |||||
| 4Е, 4F Защита в зоне токов короткого замыкания | Ток защиты 0.5 xln Электромагнитный расцепитель | |||||
| Отсечка li кратная номинальному току | 101п( для защиты линий ) 121п (для защиты электродвигателей) | Регулируемая 5 - 121п (для защиты линий), нерегулируемая 121п (для защиты электродвигателей) | ||||
6.1.2 Характеристики расцепителя в зоне токов перегрузки исполнения для защиты линий и оборудования
| № | Испытательный ток | 1/1п | Время воздействия | Состояние ВА. |
| l | Условный ток не срабатывания | 1.05 | не менее 1 часа (1п^63А) не менее 2 часов (1п>63А) | Холодное |
| 2 | Условный ток срабатывания | 1.3 | не более 1часа (Гп^бЗА) не более 2 часов (1п>63А) | Нагретое (после исполнения 1) |
6.1.3 Характеристики расцепителя в зоне токов перегрузки исполнения для электродвигателей
| № | Испытательный ток | 1/1п | Время воздействия | Состояние BA |
| l | Условный ток не срабатывания | 1.0 | не менее 2 часов | Холодное |
| 1.2 | не более 2часов | |||
| 2 | Условный ток срабатывания | 1.5 | не более 4 минут | Нагретое (после исполнения 1) |
| 7.2 | 4 сек. ^ Т ^ 10 сек. |
6.2 Электронные расцепители
6.2.1 Электронные расцепители для выключателей NM8S-125,2S0 имеют несколько исполнений по номинальным токам: 40А, 100А, 125А, 160А, 200А и 250А. Расцепители обеспечиваю возможность ряда регулировок для обеспечения оптимальной защиты линий и оборудования.
Регулируемая характеристика в зоне токов перегрузки (а)
Регулируемая характеристика в зоне токов короткого замыкания (1,5 - 101п - для защиты линий, 121п - для защиты электродвигателей) ®
Световой индикатор для информирования о рабочем состоянии выключателя
Световая индикация (мигание), если токи нагрузок по фазам < 90% 1„ (с)
Световая индикация (постоянное свечение), если токи нагрузок по фазам ;S115% IR
Автоматические

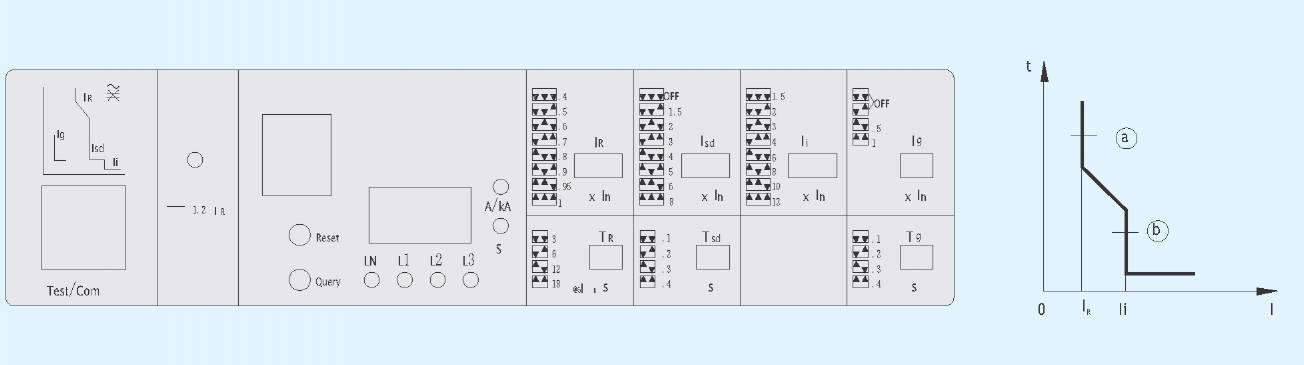

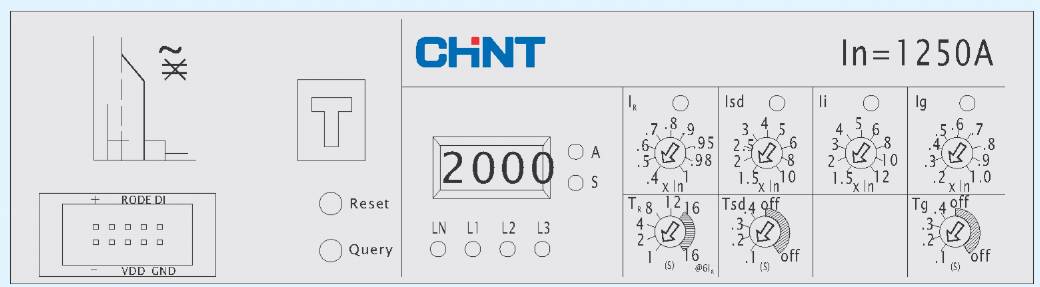

Электронный расцепитель выключателей NM8S-800, 1250
Расцепитель для NM8S-800,1250 имеет универсальный модуль с исполнениями на токи 630, 700, 800,1000 и 1250А. Расцепители обеспечивают возможности ряда регулировок характеристик для обеспечения оптимальной защиты.
выключатели
| Электронный расцепитель | NM8S-125 | NM8S-250 |
| Номинальные токи In, А (20-70°С | 40,100,125 | 100,160,200,250 |
| Защита в зоне перегрузки | Тепловая защита | |
| Регулировка тока, I, | Регулируемые значения: 0.4,0.5,0.6, 0.7, 0.8,0.9, 0.95, lx In | Регулируемые значения 0.4,0.5,0.6, 0.7,0.8,0.9, 0.95, lx In |
| 1.05» ВР6МЯ 1.31, срабатывани, при: 1-5IR | не мене 2часов - не срабатывание часа 96 сек. | не менее 2часов - не срабатывание 1 часа 96сек. |
| 6 сек. | 6 сек. | |
| Защита N полюсов различных типов: 4А, 4В | Без защиты | Без защиты |
| 4С, 4D | 1.0 х In | l.OXIn |
| 4Е, 4F | 0.5 х In | 0.5XIn |
| Защита в зоне токов КЗ | Электромагнитная защита | |
| Диапазон регулировки: | Диапазон регулировки | |
| Регулируемый ток И | 1.5,2,3,4,6,8, 10,12х1п 121п(для защиты электродвигателей) | 1.5,2,3,4,6,8,10,12х In 121п(для защиты электродвигателей) |
6.2.2 Электронные расцепители для выключателей NM8S-400,630 имеют исполнения на токи 250, 315,350,400, 500 и 630А. Расцепители обеспечивают возможности ряда регулировок характеристик для обеспечения оптимальной защиты.
CHINT

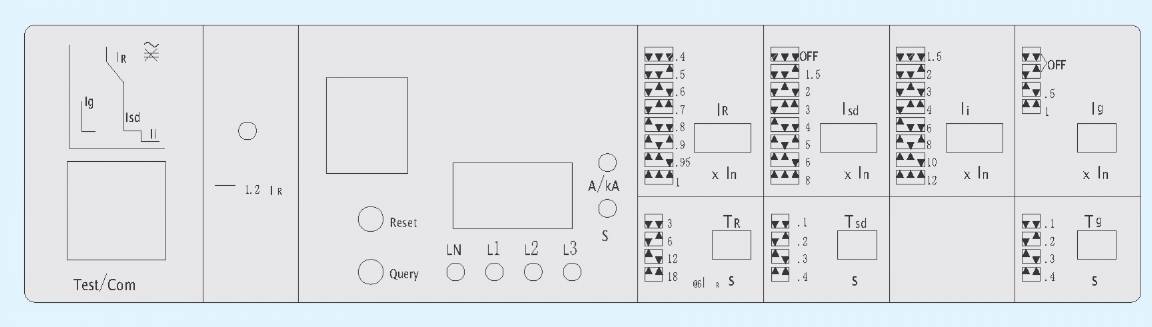

Электронный расцепитель выключателей NM8S-400,630
Регулировка токов Ir, Isd, И осуществляется 3-х полюсными ДИП переключателями или поворотными переключателями.
• LT - регулируемая уставка защиты от перегрузки с длительной выдержкой
IR регулируется потребителем, TR ( время нерасцепления ) регулируется для значения тока равного 6 In
| 1.051, | 1.31, | 1.51, (сек.) | 2.01, (сек.) | 61, (сек.) | |
| NM8S-400, 630 | не менее 2 часов - | не более 1 часа - | 48,96, | 27, 54, | 3,6, |
| 192, 288 | 108,162 | ||||
| не срабатывание | срабатывание | 12,18 | |||
| NM8S-800,1250 | не менее 2 часов - не срабатывание | не менее 2 часов - не срабатывание | 16, 32, 64, 128,192,256 | 9,18, 36, 72,108,144 | 1, 2, 4, 8, 12,16 |
LT - световой индикатор информирования о величине нагрузки и выполнении защитных функций
Индикатор мигает, когда нагрузка по фазам i <90% Ir Индикатор постоянно горит, когда нагрузка по фазам 115% Ir
• ST - регулируемая уставка защиты от токов короткого замыкания и времени срабатывания ( задержки срабатывания ) Значения уставки по току срабатывания Isd и время срабатывания Tsd регулируются потребителем, для реализации исполнения без защиты от КЗ регулятор ST переводится в положение " OFF ".
ST - световой индикатор информирования о величине нагрузки и выполнении защитных функций Индикатор мигает, коща нагрузка по фазам i <85% Isd Индикатор постоянно горит, когда нагрузка по фазам 115%Isd
9 Регулируемая уставка мгновенного срабатывания защиты от токов короткого замыкания
Значение уставки регулируется потребителем, погрешность срабатывания от номинального значения - ± 15%;
Световой индикатор информирования о величине нагрузки и выполнении защитных функций Индикатор мигает, когда нагрузка по фазам i <90% И Индикатор постоянно горит, когда нагрузка по фазам 25115% Ii
0 Регулируемая защита нейтрального ( N ) полюса четырёхполюсных выключателей.
Значение уставки по току срабатывания нейтрального полюса устанавливается потребителем, для реализации исполнения без защиты в полюсе N, регулятор устанавливается в положение OFF.
Световой индикатор информирования о величине нагрузки и выполнении защитных функций Индикатор мигает, коща нагрузка по фазам i <85% Ig Индикатор постоянно горит, когда нагрузка по фазам ^115% Ig
# Индикатор срабатывания ( повреждения защищаемой линии ) IR, Isd, li, lg индикаторы указывают следующие аварийные ситуации:
LT срабатывание защиты от перегрузки или превышения температуры выше допустимой (>IR); ST срабатывания защиты от коротких замыканий с выдержкой времени (>Isd); Срабатывание защиты от коротких замыканий мгновенное (>Н); Срабатывания защиту нейтрального ( N ) полюса (>lg).
| Электронный расцеп. | NM8S-400 | NM8S-630 | NM8S-800 | NM8S-1250 |
| Номинальные токи, А | 250,315,350,400 | 250,315,350,400,500,630 | 630,700,800 | 630,700,800,1000,1250 |
| (20 - 70°С) | Защита в зоне токов перегрузки ( тепловая защита ) | |||
| Регулируемый ток кратный 1к | Значения: 0.4,0.5,0,6 0.7,0.8,0.9,0.95, lx In | Значения: 0.4,0.5,0,6 0.7,0.8,0.9,0.95, lxln | Значения: 0.4,0.5,0.6,0,7 0.8,0.9,0.95,0.98, lxln | Значения: 0.4,0.5,0.6,0,7 0.8,0.9,0.95,0.98, lxln |
| Регулируемое время при 61„ (сек) | Регулируемые значения 3,6,12,18 | Регулируемые значения 3,6,12,18 | Регулируемые значения 1,2,4, 8, 12, 16 | Регулируемые значения 1,2,4, 8,12,16 |
Автоматические
выключатели
| Электронный расцепитель | NM8S-400 | NM8S-630 | NM8S-800 | NM8S-1250 |
| Защита в зоне токов короткого замыкания (с выдержкой времени | ||||
| Регулируемый ток кратный In | Регулируемые значения: "OFF", 1,2, 3,4, 5, 6, 8 х In | Регулируемые значения: "OFF", 1,2,3,4, 5, 6,8 х In | Регулируемые значения: 1.5,2.5,3,4,5,6,8,10 xln | Регулируемые значения: 1.5,2,2.5,3,4,5,6,8,10 xln |
| ,, ч Регулируемые значения: Регулируемые значения: Регулируемые значения: "OFF", Регулируемые значения: "OFF' Регулируемое время Tsd (сек) 0.1,0.2,0.3,0.4 0.1,0.2,0.3,0.4 0.1,0.2,0.3,0.4 0.1,0.2,0.3,0.4 | ||||
| Защита в зоне токов короткого замыкания (без выдержки времени) | ||||
| Регулируемый ток li(A) | Регулируемые значения: 1,5,2,3,4,6,8,10,12 х In 12In( для защиты электродвигателей) | |||
| Защита N-полюса | ||||
| Регулируемый ток ^кратный In | Регулируемые значения: "OFF", 0.5,1 х In | Регулируемые значения: "OFF", 0.5,1 xln | Регулируемые значения: 0.2, 0.3, 0.4, 0.5,0.6,0.7,0.8,0.9,1 xln | Регулируемые значения: 0.2,0.3,0,- 0.5,0.6,0.7,0.8,0.9,1Х1п |
| Время срабатывания Tg (с) | Регулируемые значения: 0.1,0.2, 0.3,0.4 | Регулируемые значения: 0.1, 0.2,0.3,0.4 | Регулируемые значения:" OFF," 0.1,0.2,0.3,0.4 | Регулируемые значения: "OFF" 0.1,0.2,0.3,0.4 |
