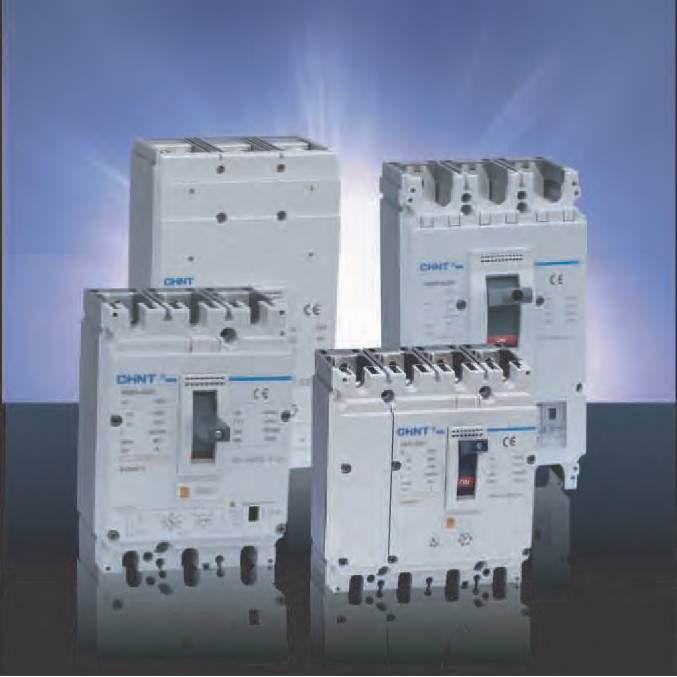

Автоматические выключатели NM8

стандарты

Автоматические выключатели серии NM8, NM8S, производства компании CHINT (Китай)

1 Характеристики

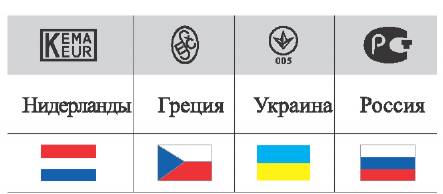

Сертификаты: КЕМА, РСТ, UKRTEST, ESC, СВ;

Электрические характеристики: до 690В переменного тока частоты 50/60Гц, до 500В постоянного тока, 16 - 1250А

Стандарт соответствия: ГОСТ Р 50030.2

2 Структура условного обозначения

NM8 ///

Обозначение типа защитной характеристики: отсутствует - защита линий и оборудования М - защита электродвигателей Обозначение числа и назначения полюсов: 2 - двухполюсные 3 - трёхполюсные

- четырёхполючные 4А - четырёхполюсные с N полюсом без расцепителей от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов 4В - четырёхполюсные с N полюсом без расцепителей от сверхтоков, обладающий коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов,

N полюс замыкается и размыкается ранее фазных полюсов

4С - четырёхполюсные с n полюсом с расцепителями от сверхтоков, и обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов, n полюс замыкается и размыкается ранее фазных полюсов

4D - четырёхполюсные с N полюсом с расцепителями от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен номинальному току фазных полюсов

4Е - четырёхполюсные с ы полюсом с расцепителями от сверхтоков

и обладающим коммутационной способностью, номинальный ток полюса равен 0,5 номинального тока фазных полюсов 4F - четырёхполюсные с n полюсом с расцепителями от сверхтоков, не обладающим коммутационной способностью, номинальный ток полюса равен 0,5 номинального тока фазных полюсов

Значения номинальных токов выключателей для исполнений выключателей с наибольшим номинальным током: 125 - 16,20,25, 32,40, 50, 63, 80, 100, 125 250 - 100,125,160,180, 200,225,250 400-250,315,350,400

630 - 250,315,350,400, 500,630 (для исполнений выключателей с тепловыми и электромагнитными расцепителями номинальные токи от 250 до 5соа)

800 - 630, 700, 800

1250 - 630, 700, 800, 1000, 1250

Условное обозначение класса ( типа ) отключающей способности:

- стандартный класс (применяются технологии токоограничения)

Н - с высокой отключающей способностью ( применяются технологии токоограничения ) R - токограничивающий тип ( применяются технологии токоограничения )

Наибольшие номинальные токи исполнений выключателей: 125,250, 630(400), 1250(800) Условное обозначение типов расцепителей от сверхтоков: отсутствует - тепловой и электромагнитный расцепители М - только электромагнитный расцепитель; S - электронный расцепитель

Условное обозначение серии

Условное обозначение автоматического выключателя Условное обозначение кода изготовителя ( компании )

3.Условия применения:

Диапазон температур: от -25 до 70°С. Температура 40°С является контрольной для нормирования защитных характеристик выключателей с тепловыми и электромагнитными расцепителями сверхтоков. При применении выключателей с температурой окружающей среды отличной от 40°С следует корректировать значение номинального тока применяя температурный коэффициент, указанный на стр. 127.

Высота над уровнем моря: не более 2000м (при применении выключателей на большей высоте следует учитывать необходимость снижения величины номинального тока )

Категория загрязнения среды: 3

Допустимая влажность воздуха:

Допустимая относительная влажность воздуха в месте установки выключателя не должна превышать 50% при температуре 40°С. Более высокое значение влажности допустимо при более низкой температуре, например, влажность воздуха 90% допустима при температуре не более 20°С.

Автоматические выключатели

CHINT

NM8 устройство

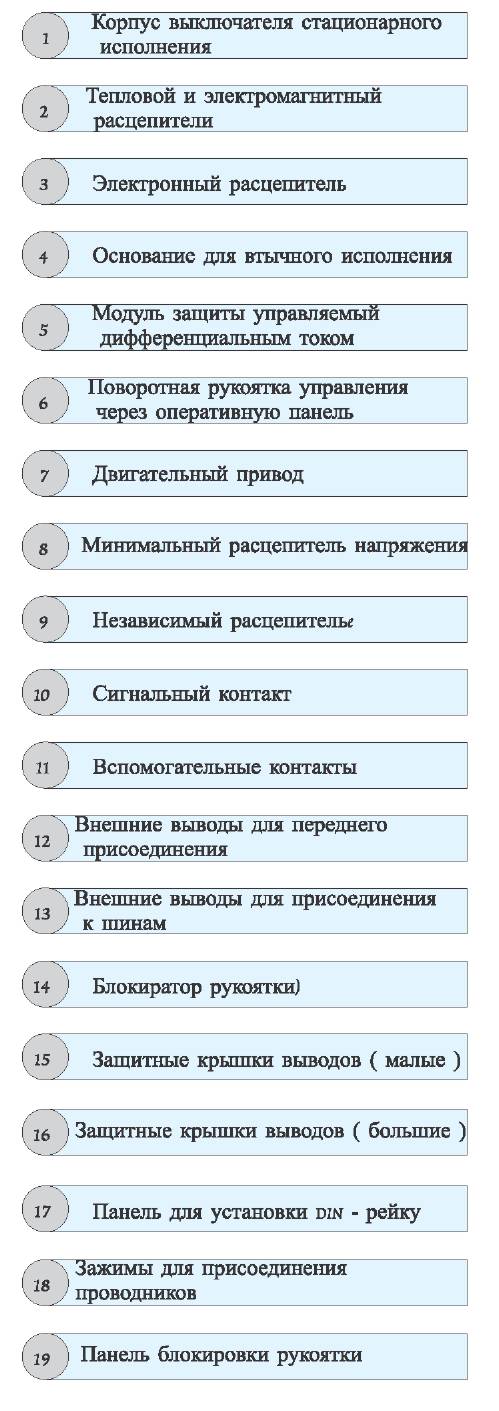

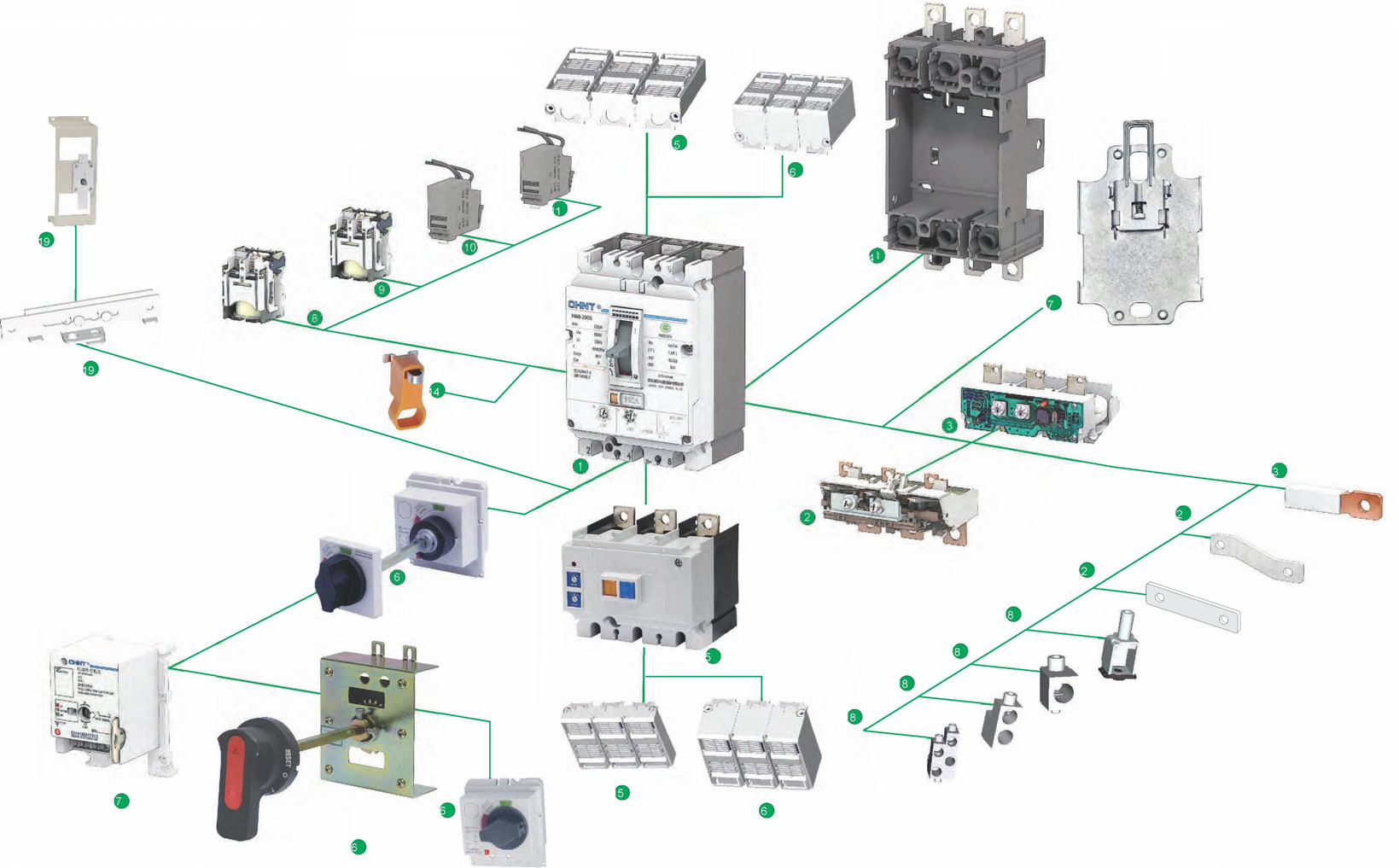

4. Конструкция выключателей

Автоматические выключатели серии NM8

Необходимо принять меры защиты от выпадения росы на выключателе.

.5.

.7.

.1.

.6.

Автоматические

выключатели

5. Технические характеристики

CHINT

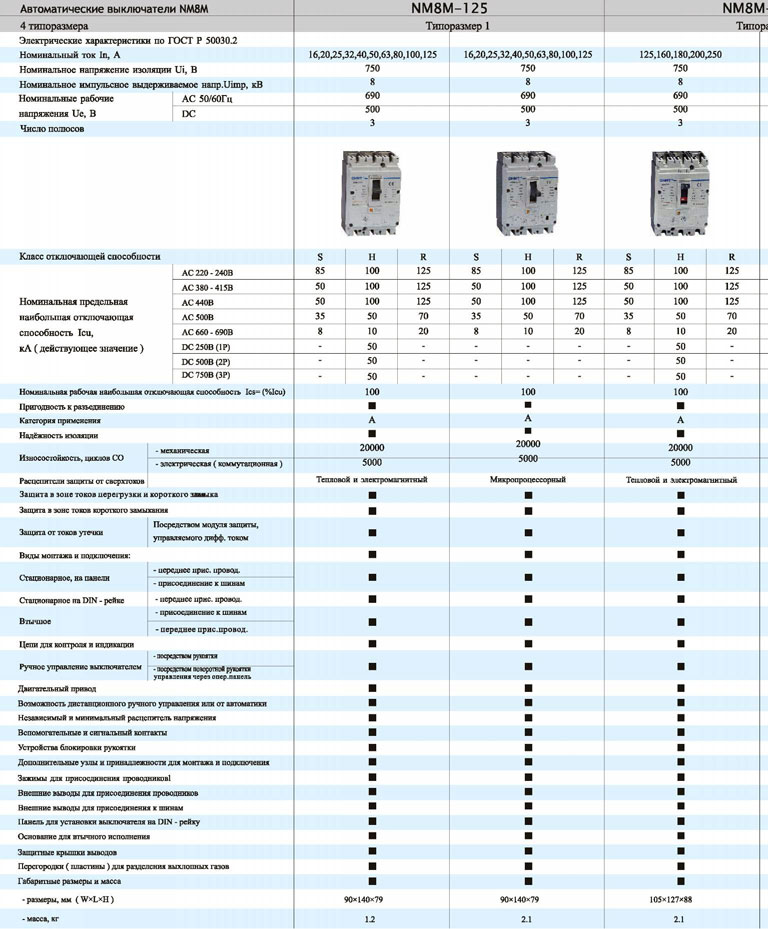

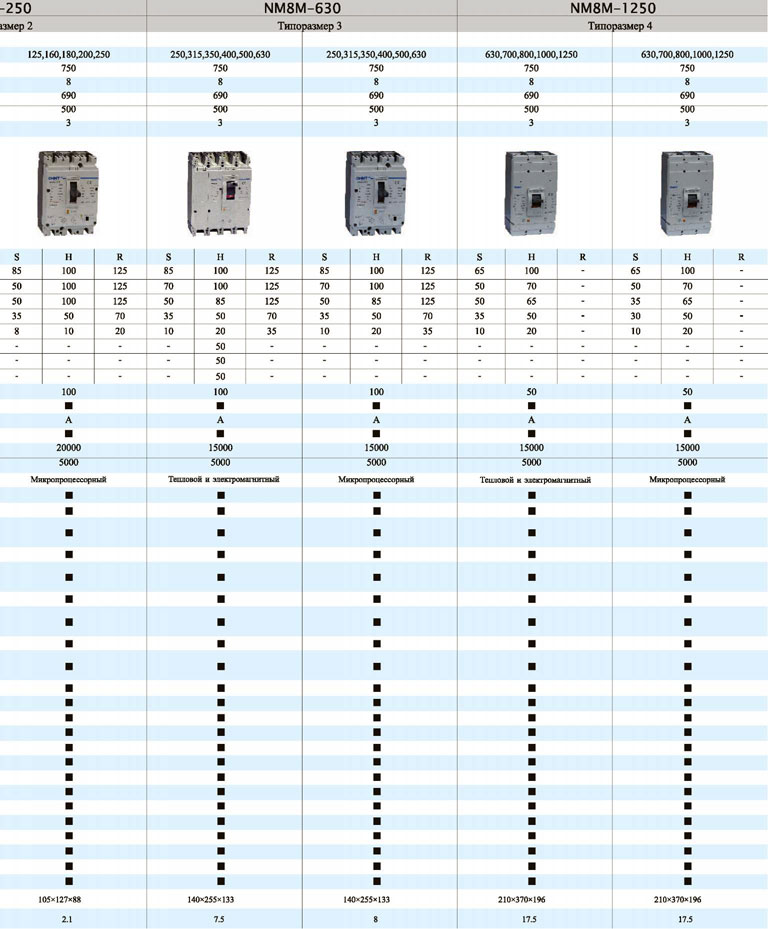

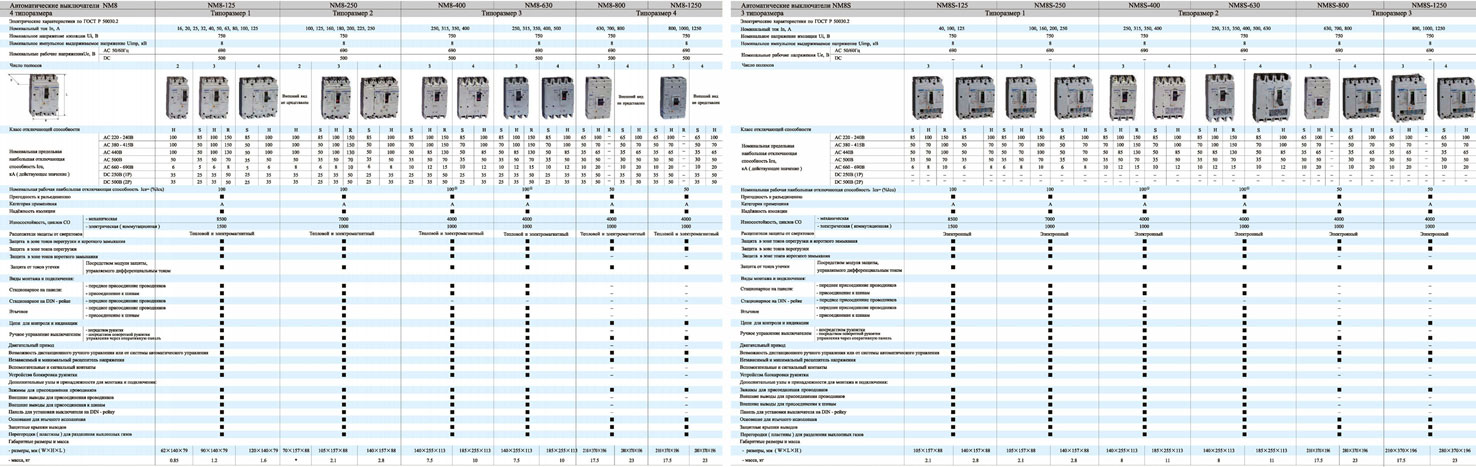

5. 1 Характеристики и параметры

NM8 параметры

Примечание: при значениях напряжения Ue -S660B, Ics=50% Icu.

CHINT

Автоматические выключатели

Автоматические

выключатели

5.2 Специальные условия применения выключателей в цепях постоянного ( DC ) тока.

При применении выключателей в цепях постоянного тока необходимо учитывать число полюсов выключателя, используемых для коммутации сети при различных значениях рабочего напряжения, а также учитывать необходимость правильного подключения выключателей к сети и нагрузке.

CHINT

Защитные и изоляционные характеристики трёх и четырёхполюсых выключателей обеспечиваются при условии присоединения сети и нагрузки в соответствии с нижеприведёнными схемами.

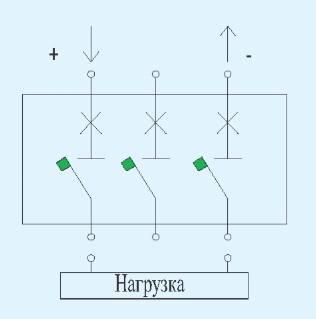

Схема А: Использование по одному nomoca для разрыва цепи каждой полярности

Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.

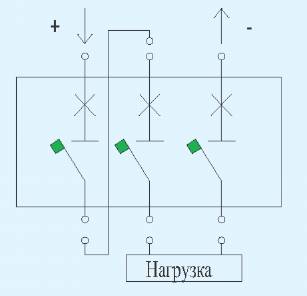

Схема В: Использование двух полюсов для разрыва цепи одной полярности и одного полюса для разрыва цепи другой полярности.

Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.

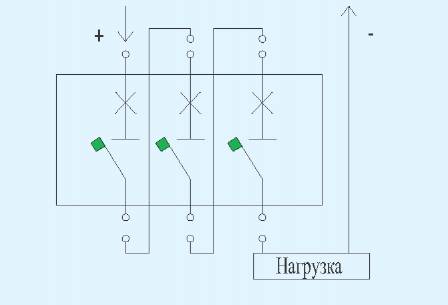

Схема C: Использование трёх полюсов для разрыва цепи одной полярности .

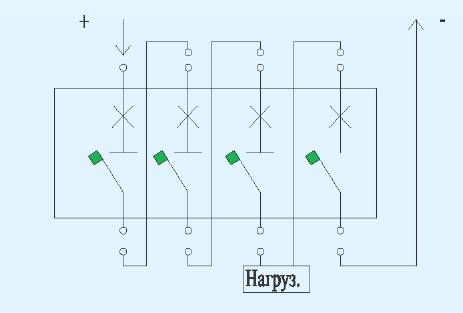

Схема D: Использование четырёх полюсов для разрыва цепи одной полярности

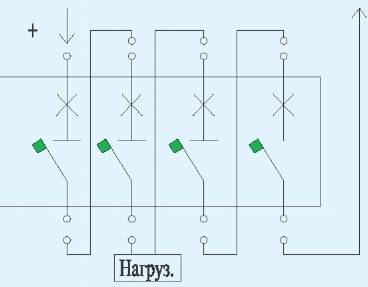

Схема Е: Использование трёх полюсов для разрыва цепи одной полярности и одного полюса для разрыва цепи другой полярности

Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.

Схема F: Использование двух полюсов для разрыва цепи каждой полярности

Примечание: в случае отсутствия соединения отрицательного полюса с заземлёнными частями, следует исключить возможность замыкания на землю отрицательного потенциала при коммутационных операциях.

Автоматические

выключатели

В таблице приведены возможности пименения выключателей в цепи постоянного тока в зависимости от величины рабочего напряжения, типа выключателя и типа сети:

Номинальное напряжение, В Защитная функцияОбеспечение изоляцииИзолирован ая сетьСеть с заземлением одного из полюсовСеть со средней точкой заземления
«250ААА
«500 АВА
-С-

Примечания:

А - Опасность двойного заземления следует учитывать при схемах включения нагрузки в разрыв полюсов выключателя. В - При номинальном напряжении изоляции более 750В, соотв. характеристики принимаются как для напряжения 1000В. С - При применении четырёхполюсных выключателей N полюс должен иметь все характеристики фазных полюсов.
