10. Дополнительная техническая информация

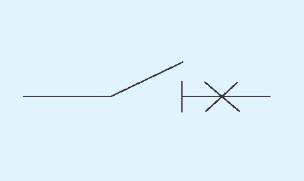

10.1 Функция разьединения

Функция разъединения соответствует требованиям ГОСТ Р 50030.1;

Функция разьединения реализуется при отключённом положении выключателя - О (OFF);

Рукоятка управления, индицирующая положения контактов должна находится в положении 0 (OFF), только таща, когда контакты выключателя разомкнуты;

Замки на устройствах блокировки должны навешиваться только при разомкнутых контактах; Функция разьединения позволяет и обеспечивает:

Однозначную индикацию отключённого положения при разомкнутых главных контактах;

Исключение появления токов утечки при отключённом положении рукоятки выключателя;

Повышение значения импульсного выдерживаемого напряжения со стороны питания и нагрузки.

10.2 Токоограничение

10.2.1 Токоограничивающая способность выключателя

Токоограничивающая способность выключателя позволяет ограничивать величину тока при отключениях токов КЗ. При отключении тока короткого замыкания токограничивающий выключатель снижает значение интеграла I2t

до малых величин, что обеспечивает надёжную защиту отходящих защищаемых линий и неповреждённого оборудования.

Повышенная отключающая способность выключателей серии NM8 достигается применением в конструкции поворотной подвижной контактной системой с двойным разрывом главных контактов и их динамическим отбросом при отключении токов больших величин, что обеспечивает отброс контактов за малое время и резкое нарастание напряжения на дуге, дающие следующие преимущества:

Резкое ограничение отключаемого тока позволяет увеличить характеристики выключателя по отключающей способности уравнять значения Ics=100%Icu при больших заявляемых величинах;

Большое значение предельной отключающей способности за счёт токограничения снижает вероятность повреждения самого выключателя при отключении токов КЗ.;

Резкое ограничение отключаемого тока снижает нагрев проводов отключаемых линий, что увеличивает срок их эксплуатации.;

Резкое ограничение отключаемого тока снижает износ контактов и позволяет снизить сечение сборных шин;

Резкое ограничение отключаемого тока снижает вероятность отключения близкорасположенных защитных аппаратов и другого оборудования.

10.2.2 Характеристики (кривые) токоограничения

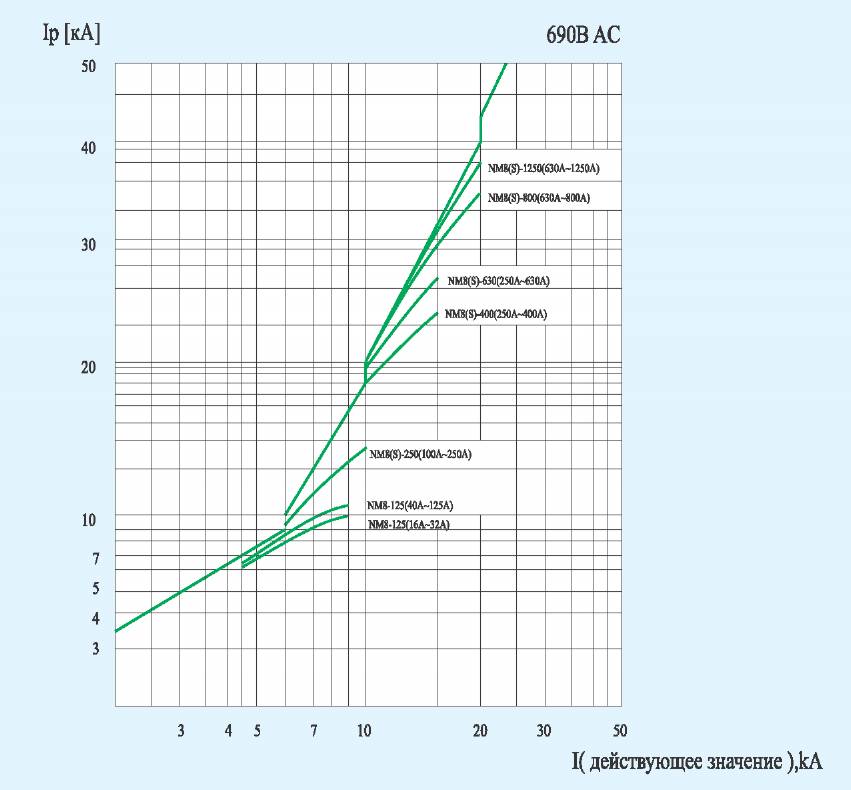

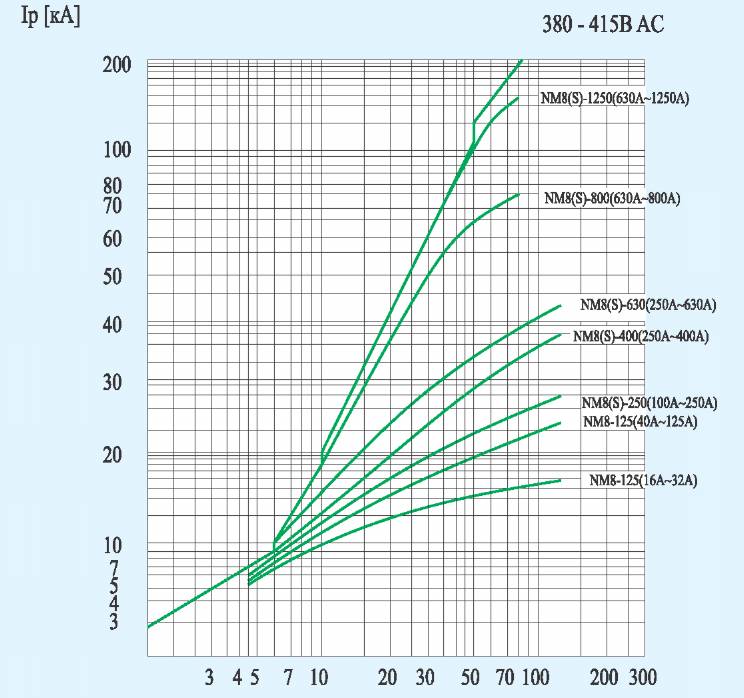

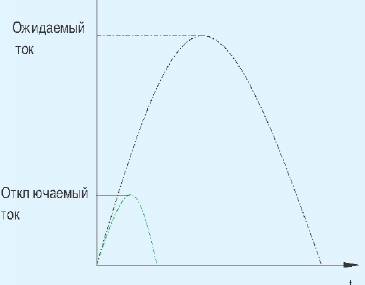

Токограничивающую характеристику выключателя представляют в виде двух графиков: график ожидаемого тока К.З. в функции от времени и график тока,фактически проходящего через выключатель в функции от времени. Тепловая нагрузка (A2S) - это количество тепловой энергии выделяемой в проводнике сопротивлением в 1 Ом. В нижепреведённой таблице даны допустимые тепловые нагрузки для проводников различных типов в зависимости ог изоляции и материала жилы (медь - Си или алюминий - А1) и значения поперечного сечения. Значения поперечного сечения даны в мм², предельные значения тепловой нагрузки - в А2сек.

Автоматические

1( действующее значение), кА

выключатели

Сечение (мм²)		1.5	2.5	4	6	10	16	25	35
Кабели с ПВХ изоляцией	Си К=115	2.97X10"	8.26X10"	2.12Х105	4.76X10'	1.32Х106	3.40Х106	8.26X10°	1.62X10'
Кабели с ПВХ изоляцией	А1 К=76	1.30X10"	3.61X10"	9.26X10'	2.08X10'	5.78 X106	1.48 X10°	3.16X10°	7.08X10'
Кабели с резиновой изоляцией	Си К=131	3.86X10"	1.07X10'	2.75X10"	6.18X10"	1.72X10"	4.39X10"	1.07X10"	2.10X10"
Кабели с резиновой изоляцией	А1 К=87	1.70X10"	4.73X10"	1.21X10"	2.72X10"	7.57X10"	1.94X10"	4.73X10"	9.27X10"
Кабели с этиленпропиле- новой изоляцией	Си К=143	4.60X10"	1.28X10"	3.27X10"	7.36X10"	2.04X10"	5.23X10"	1.28X10"	2.51X10"
Кабели с этиленпропиле- новой изоляцией	А1 К=94	1.99X10"	5.52X10"	1.41X10"	3.18X10"	8.84X10"	2.26X10"	5.52X10"	1.08X10"

Сечение (мм²)		50	70	95	120	150	185	240
Кабели с ПВХ изоляцией	Си К=115	3.31X10"	6.48X10"	1.19X10'	1.90X10'	2.98 Х106	4.53 Х106	7.62 Х106
Кабели с ПВХ изоляцией	А1 К=76	1.44X10"	2.83X10"	5.21 X10'	8.32X10'	1.30 Х106	1.98 Х106	3.33 X106
Кабели с резиновой изоляцией	Си К=131	4.29X10"	8.41 X105	1.55X10"	2.47X10"	3.86X10"	5.87X10"	9.88X10"
Кабели с резиновой изоляцией	А1 К=87	1.89X10"	3.71X10"	6.83X10"	1.09X10"	1.70X10"	2.59X10"	4.36X10"
Кабели с этиленпропиле- новой изоляцией	Си К=143	5.11X10"	1.00X10"	1.85X10"	2.94X10"	4.60X10"	7.00X10"	1.18X10"
Кабели с этиленпропиле- новой изоляцией	А1 К=94	2.21X10"	4.33X10"	7.97X10"	1.27X10"	1.99X10"	3.02X10"	5.09X10"

Примечание: Значения К взяты из норм GB-50052 для проектирования низковольтного силового электрооборудования Примеры:

Чему равно значение фактически отключаемого тока при значении ожидаемого тока короткого замыкания 125кА (ударное значение = 275кА) при отключении токоограничивающим выключателем типа NM8-125R?

Ответ: Пиковое значение отключаемого тока равно 23кА (смотри кривые токоограничения для выключателя данного типа)

Будет ли медный кабель с ПВХ изоляцией сечением 10mm2 защищен выключателем типа NM8-125S?

Ответ: Согласно вышеприведённой таблице, допустимая тепловая нагрузка в месте подключения к выключателю NM8S-125 не может превышать 1.32 X 10б А2сек, а при отключении тока короткого замыкания величиной Icu=50kA энергия ограничена выключателем до 1.32 X106 А2сек, следовательно кабель защищен.

CHINT

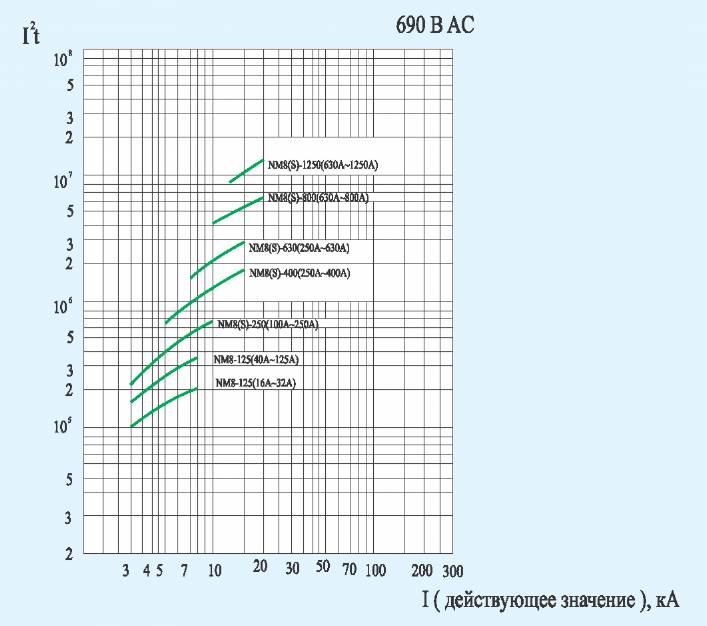

I2t характеристика

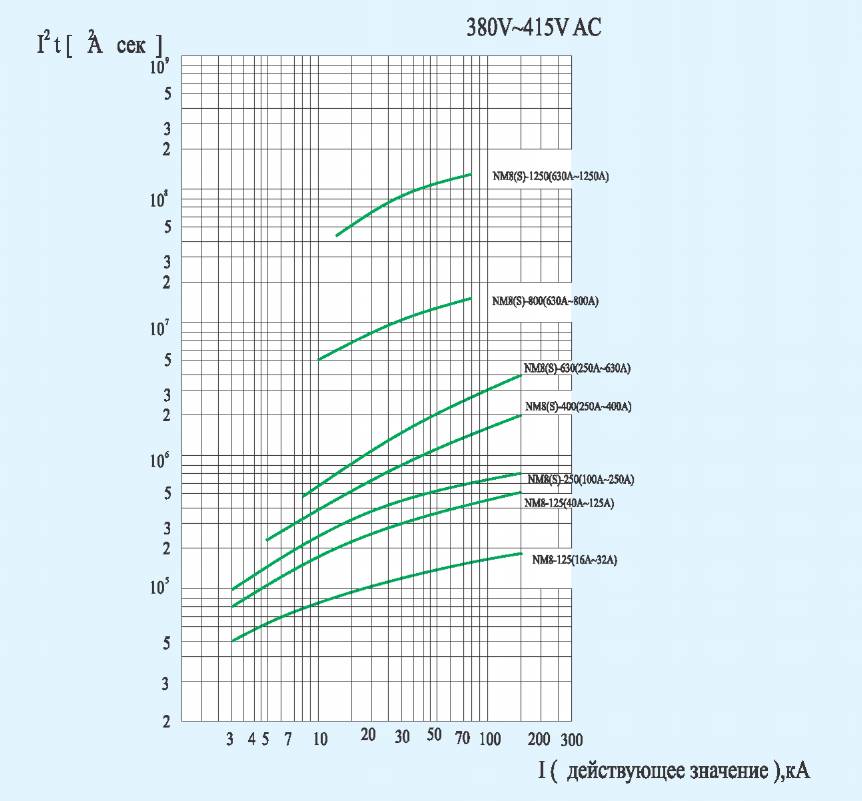

А2 сек характеристика

CHINT

Автоматические

выключатели

А2сек характеристика

10.3 Падение напряжения и потери мощности на полюс выключателей

Падение напряжения и потери мощнош, мОм/Вт

NM8-125

NM8S-125

NM8-250

NM8S-250

NM8-400

NM8S-400

NM8-630

NM8S-630

NM8-800

NM8S-800

NM8-1250

NM8S-1250

7.1 / 1.82

6.2 / 2.5

4.8 / 3

3.7 / 3.8

2.6 / 4.2

0.85 / 1.4

2.7 / 6.75

1.7 / 6.75

1.3 / 8.3

100

0.85 / 8.5

0.5 / 5

1.0 / 10

0.5 / 5

125

0.71 / 11

0.5 / 7.8

160

0.55 / 14

0.36 / 9.2

200

0.55 / 22

0.36 / 14.4

250

0.55 / 34.4

0.28 / 17.5

0.3 / 18.8

0.15 / 9

0.3 / 18.8

0.13 / 8

315

0.28 / 28

0.15 / 15

0.28 / 28

0.13 / 13

350

0.28 / 34

0.15 / 18

0.28 / 34

0.13 / 16

400

0.24 / 38

0.15 / 24

0.24 / 38

0.13 / 21

500

0.2 / 50

0.13 / 32.5

630

0.13 / 52

0.04 / 15.9

700

0.04 / 19.6

800

0.04 / 25.6

1000

0.04 / 40

1250

0.04 / 62.5

10.4 Влияние подключение модуля защиты от токов утечки на характеристики выключателей

Ниже приведены поправочные коэффициенты выключателей стационарного и втычного исполнений для снижения значений номинального тока отдельных исполнений, обусловленных подключением модуля защитного отключения, значения коэффициентов приведены для величины температуры 01фужающей среды 40° С. При значении коэффициента 1 снижение тока не требуется.

Исполнения выключателей	Стационарное исполнение (тип)	Втычное исполнение (тип )
NM8-125S/H/R (16-125)	11п	lln
NM8S-125S/H (40-125)	lln	lln
NM8-250S/H/R (100-160)	11п	lln
NM8-250S /H/R (200-250)	lln	0.9In
NM8S-250S/H (100-160)	lln	lln
NM8S-250S/H (200-250)	lln	0.86In
NM8-400S/H/R (250-400)	0.97In	0.97In
NM8S-400S/H/R (250-400)	0.97In	0.97In
NM8-630S/H/R (250-500)	0.97In	0.97In
NM8S-630S/H/R (250-400)	0.97In	0.97In
NM8S-630S/H/R (500-630)	0.9In	0.9In

Если значение температуры окружающей среды отличаются от 40° С, то для определения величины номинального тока исполнений выключателей с блоком защиты от токов утечки при иных температурах дополнительно следует пользоваться поправочными температурными коэффициентами по 7.2.1 для выключателей с тепловым и электромагнитным расцепителями или по 7.2.2 для выключателей с электронным расцепителем.

10.5 Характеристики выключателей при различной высоте над уровнем моря

Все вышеприведённые характеристики выключателей справедливы для эксплуатации на высоте над уровнем моря не выше 2000 м. При применении выключателей на высотах более 2000 м следует учитывать необходимость снижения ряда характеристик и параметров в соответствии с нижеприведённой таблицей, вызванного более разряженным воздухом.

Высота над уровнем моря, м	2000	3000	4000	5000
Напряжение диэлектрической прочности изоляции, не более, В	3000	2500	2100	1800
Максимальное рабочее напряжение, не более, В	690	550	480	420
Значение номинального тока при температуре 40° С	lln	0.96In	0.93In	0.9In

10.6 Каскадное включение выключателей Принципы каскадного включения

Ограничение отключаемого тока может быть достигнуто за счёт последовательного включения двух выключателей, отключающих ток короткого замыкания совместно, при этом вышестоящие выключатели должны иметь

значение номинальной предельной отключающей способности выше ожидаемого тока короткого замыкания, в качестве которых целесообразно применять токоограничивающие выключатели серии NM8(S), осуществляющие

токоограничение, а последовательно нижестоящие выключатели могут иметь более низкие характеристики отключающей способности, что позволяет применять более дешёвые типы выключателей на отходящих линиях.

Поскольку вышестоящий выключатель осуществляет ограничение тока, то от вышестоящего выключателя могут отходить несколько защищаемых цепей с выключателями более низких параметров, при этом обеспечивается надёжная защита отходящих силовых цепей и низковольтного оборудования.

Принципы каскадного включения широко применяются при проектировании и комплектовании широкой номенклатуры распредустройств, шкафов, панелей и другого щитового оборудования. Применение данного принципа

позволят экономить средства за счёт применения дешёвых выключателей для комплектования щитового оборудования Ниже приведены таблицы подбора вышестоящего и нижестоящих выключателей CHINT при проектировании щитового оборудования с каскадным принципом включения при различных ожидаемых токах короткого замыкания. Каскадное включкение должно отвечать требованиям ГОСТ Р 50030.2.

Автоматические

CHINT

выключатели

Каскадное включение при напряжениях 220 - 240В Вышестоящие выключатели: NM8-125-1250

Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM8 (S)-125~1250

Вышестоящие ► Отключающая способность, (кА, действующее значение)		NM8-125S 85		NM8-125H 100		NM8-125R 150		NM8-250S 85		NM8-250H 100		NM8-250R 150		NM8-400S 85
Нижестоящие ^		Ожидаемый отключаемый ток (кА, действующее значение)
DZ267		30		80		80		30 40				40
DZ47		30		80		80		30		40		40
NBH8		30		80		80		30		40		40
NB1 (1сп=6000А)		40		100		100		40		50		50
NB1 -63(Icn=10000А)		50		100		100		50		65		65
DZ158-100		50		100		100		50		65		65		50
NM8-125S				100		150				100		150
NM8-125H						150						150
NM8-250S										100		150
NM8-250H												150
NM8-400S
NM8-400H
NM8-630S
NM8-630H
NM8-800S
NM8-800H
NM8-1250S
ММ8-1250Н
NM8S-125S				100		150				100		150
NM8S-125H						150						150
NM8S-250S										100		150
NM8S-250H												150
NM8S-400S
NM8S-400H
NM8S-630S
NM8S-630H
NM8S-800S
NM8S-800H
NM8S-1250S
NM8S-1250H
NM8-400H 100	NM8-400R 150		NM8-630S 85		NM8-630H 100		NM8-630R 150		NM8-800S 65		NM8-800H 100		NM8-1250S 65		NM8-1250H 100






65	65
100	150				100		150				100				100
	150						150
100	150				100		150				100				100
	150						150
100	150				100		150				100				100
	150						150
					100		150				100				100
							150
											100				100

											100				100

100	150				100		150				100				100
	150						150
100	150				100		150				100				100
	150						150
100	150				100		150				100				100
	150						150
					100		150				100				100
							150
											100				100
											100				100

Автоматические

CHINT

выключатели

Вышестоящие выключатели: NM8S-125~1250

Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158, NM8(S)-125~1250

Вышестоящие ► Отключающая способность, (кА, действующее значение)	NM8S-125S 85	NM8S-125H 100	NM8S-250S 85	NM8S-250H 100	NM8S-400S 85	NM8S-400H 100
Нижестоящие ^Ожидаемый отключаемый ток (кА, действующее значение)
DZ267	30	80	30	40
DZ47	30	80	30	40
NBH8	30	80	30	40
NBl(Icn=6000A)	40	100	40	50
NB 1 (Icn=10000А)	50	100	50	65
DZ158-100	50	100	50	65	50	65
NM8-125S		100		100		100
NM8-125H
NM8-250S				100		100
NM8-250H
NM8-400S						100
NM8-400H
NM8-630S
NM8-630H
NM8-800S
NM8-800H
NM8-1250S
NM8-1250H
NM8S-125S		100		100		100
NM8S-125H
NM8S-250S				100		100
NM8S-250H
NM8S-400S						100
NM8S-400H
NM8S-630S
NM8S-630H
NM8S-800S
NM8S-800H
NM8S-1250S
NM8S-1250H

NM8S-400R 150	NM8S-630S 85	NM8S-630H 100	NM8S-630R 150	NM8S-800S 65	NM8S-800H 100	NM8S-1250S 65	NM8S-1250H 100






65
150
150		100	150		100		100
150			150
150		100	150		100		100
150			150
150		100	150		100		100
			150
		100	150		100		100
			150
					100		100

					100		100
150
150		100	150		100		100
150			150
150		100	150		100		100
150			150
150		100	150		100		100
			150
		100	150		100		100
			150
					100		100

					100		100

Каскадное включение при напряжении 380 - 41SB Вышестоящие выключатели: NM8-125~1250;

Нижестоящие выключатели: DZ47, DZ158, DZ267, NB1, NBH8, NM8(S)-125~1250

Вышестоящие ^ Отключающая способность, (кА, действующее значение)	NM8-125S 50	NM8-125H 100	NM8-125R 150	NM8-250S 50	NM8-250H 100	NM8-250R 150	NM8-400S 70
Нижестоящие	Ожидаемый отключаемый ток (кА, действующее значение)
DZ47	15	20	20	15	20	20
NB 1 (1сп=6000А)	25	30	30	25	30	30
NB1-63 (Icn=10000А)	25	40	40	25	40	40
DZ158-100	25	40	40	25	40	40	25
NM8-125S		100	150		100	150	70
NM8-125H			150			150
NM8-250S					100	150	70
NM8-250H						150
NM8-400S
NM8-400H
NM8-630S
NM8-630H
NM8-800S
NM8-800H
NM8-1250S
NM8-1250H
NM8S-125S		100	150		100	150	70
NM8S-125H			150			150
NM8S-250S					100	150	70
NM8S-250H						150
NM8S-400S
NM8S-400H
NM8S-630S
NM8S-630H
NM8S-800S
NM8S-800H
NM8S-1250S
NM8S-1250H

NM8-400H 100	NM8-400R 150	NM8-630S 70	NM8-630H 100	NM8-630R 150	NM8-800S 50	NM8-800H 70	NM8-1250S 50	NM8-1250H 70




40	40
100	150
	150	70	100	150		70		70
100	150			150
	150	70	100	150		70		70
100	150			150
	150		100	150		70		70
				150
			100	150		70		70
				150
						70		70

						70		70
100	150
	150	70	100	150		70		70
100	150			150
	150	70	100	150		70		70
100	150			150
	150		100	150		70		70
				150
			100	150		70		70
				150
						70		70

						70		70

Автоматические CHINT выключатели

Вышестоящие выключатели: NM8S-125~1250

Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158, NM8(S)-125~1250

Вышестоящие ► Отключающая способность, (кА, действующее значение)	NM8S-125S 50	NM8S-125H 100	NM8S-250S 50	NM8S-250H 100	NM8S-400S 70	NM8S-400H 100
Нижестоящие ^ Ожидаемый отключаемый ток (кА, действующее значение)
DZ47	15	20	15	20
NB 1 (1сп=6000А)	25	30	25	30
NB1-63 (Icn=10000А)	25	40	25	40
DZ158	25	40	25	40	25	40
NM8-125S		100		100		100
NM8-125H				100		100
NM8-250S				100		100
NM8-250H						100
NM8-400S						100
NM8-400H
NM8-630S
NM8-630H
NM8-800S
NM8-800H
NM8-1250S
NM8-1250H
NM8S-125S		100		100		100
NM8S-125H				100		100
NM8S-250S				100		100
NM8S-250H						100
NM8S-400S						100
NM8S-400H
NM8S-630S
NM8S-630H
NM8S-800S
NM8S-800H
NM8S-1250S
NM8S-1250H

NM8S-400R 150	NM8S-630S 70	NM8S-630H 100	NM8S-630R 150	NM8S-800S 50	NM8S-800H 70	NM8S-1250S 50	NM8S-1250H 70




40
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
		100	150		70		70
			150		70		70
					70		70
					70		70
					70		70
					70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
150		100	150		70		70
		100	150		70		70
			150		70		70
					70		70
					70		70
					70		70
					70		70

Автоматические

выключатели

10.7 Селективная защита

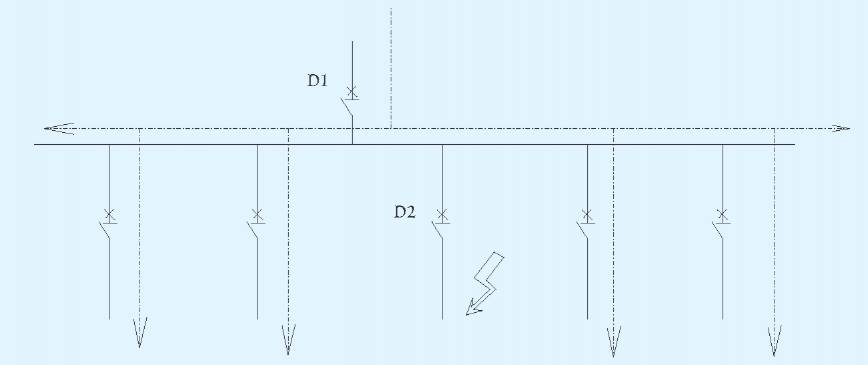

Селективная защита является важной составляющей проектирования низковольтных распределительных сетей в целях обеспечения устойчивой работы оборудования. Правильно построенная селективная защита обеспечивает при коротком замыкании отключение только выключателя на отходящей линии, в которой произошла авария, вышестоящий вводной выключатель при этом остаётся включённым, не прерывая питания остальных отходящих линий. Существует два вида (случая) селективной защиты - полная и частичная.

При полной селективности, когда отключаемый так не превышает значения тока мгновенного отключения вышестоящего (вводного) выключателя D1, отключается только нижестоящий выключатель D2, вышестоящий выключатель D1 остаётся включённым, при этом ограничение тока может осуществляться срабатывающим ранее нижестоящим выключателем (смотри нижеследующие таблицы - символ Т).

Частичная селективность - это возможное отключение вышестоящего и нижестоящего выключателей, когда значение отключаемого тока может превысить ток мгновенного срабатывания вышестоящего вводного выключателя, но за счёт меньшего времени срабатывания нижестоящего выключателя при определённых значениях тока огключитсятолько нижестоящий выключатель (смотри нижеследующие таблицы, указаны значения отключаемых токов для случая частичной селективности). Полное отсутствие селективности - это случай коща значения токов мгновенного срабатывания обеих выключателей ниже протекающего через выключатели тока К.З. а их времена срабатывания при этом токе становятся практически одинаковы, происходит однозначное срабатывание обеих выключателей.

CHINT

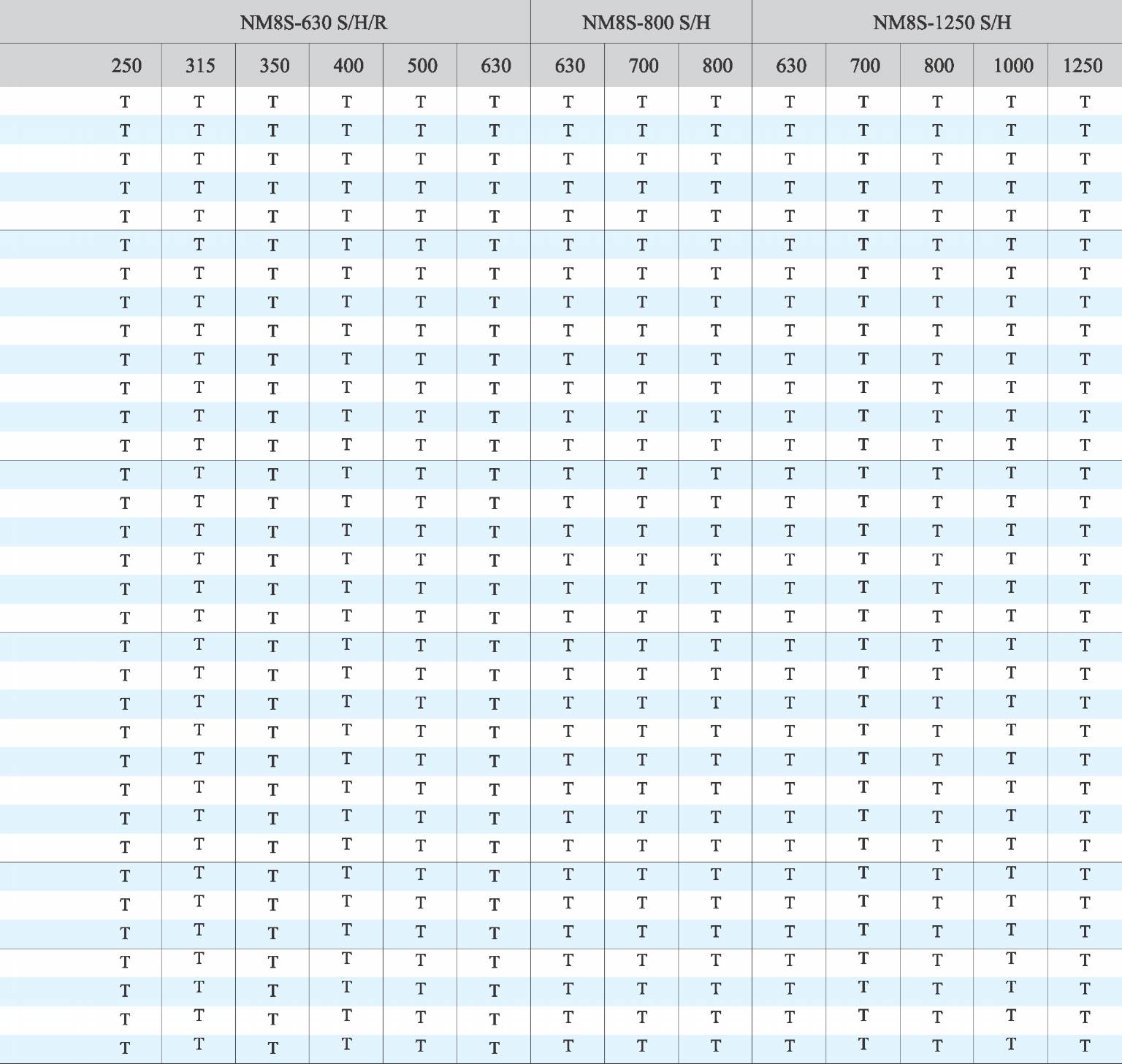

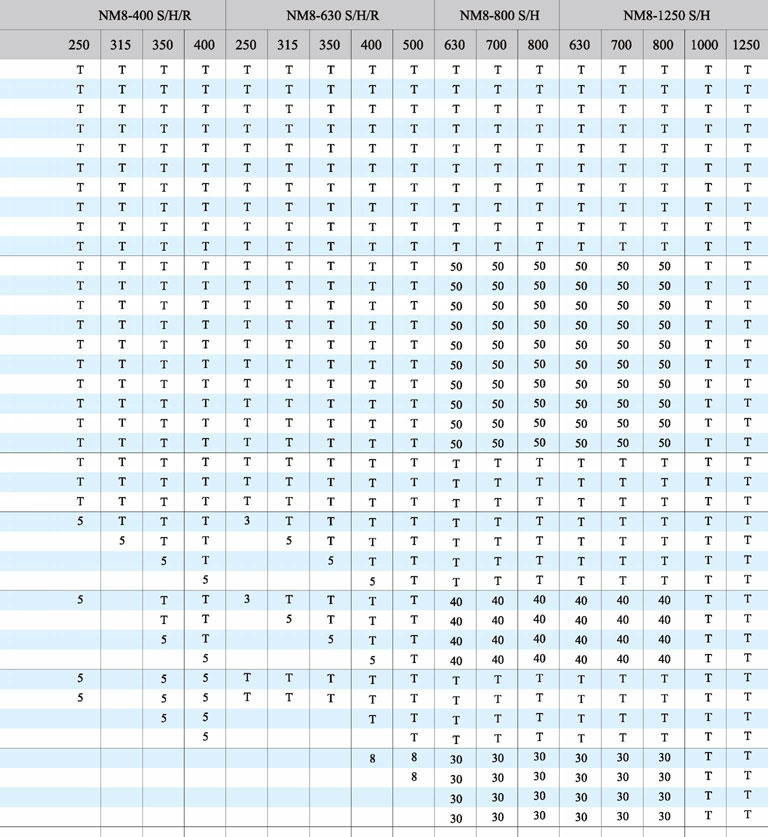

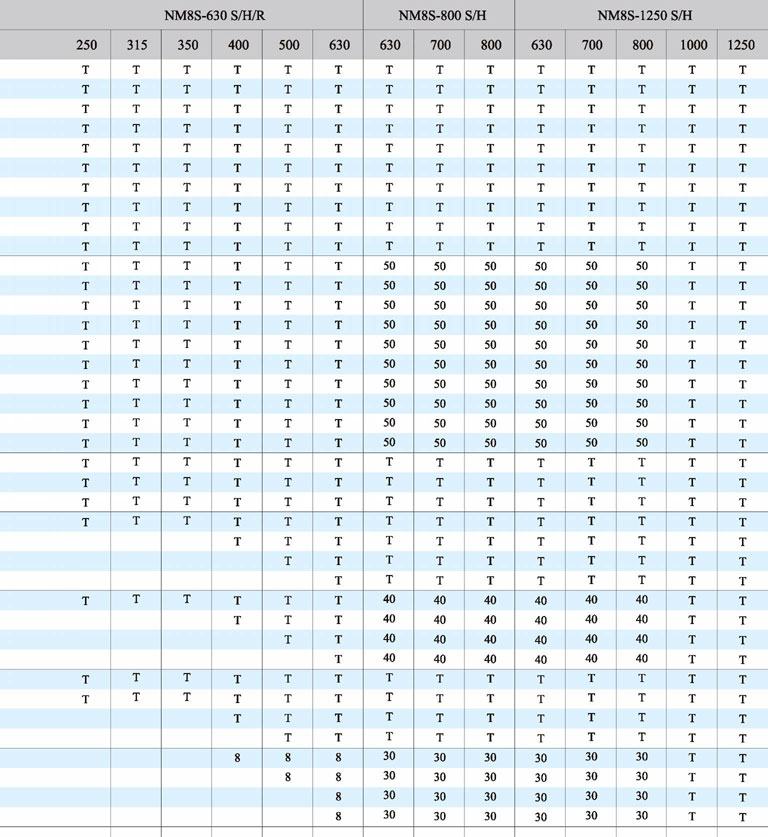

Вышестоящие выключатели: NM8-125-1250 Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158

NM8-400 S/H/R

NM8-630 S/H/R

NM8-800 S/H

NM8-1250 S/H

250

315

350

400

250

315

350

400

500

630

700

800

630

700

800

1000

1250

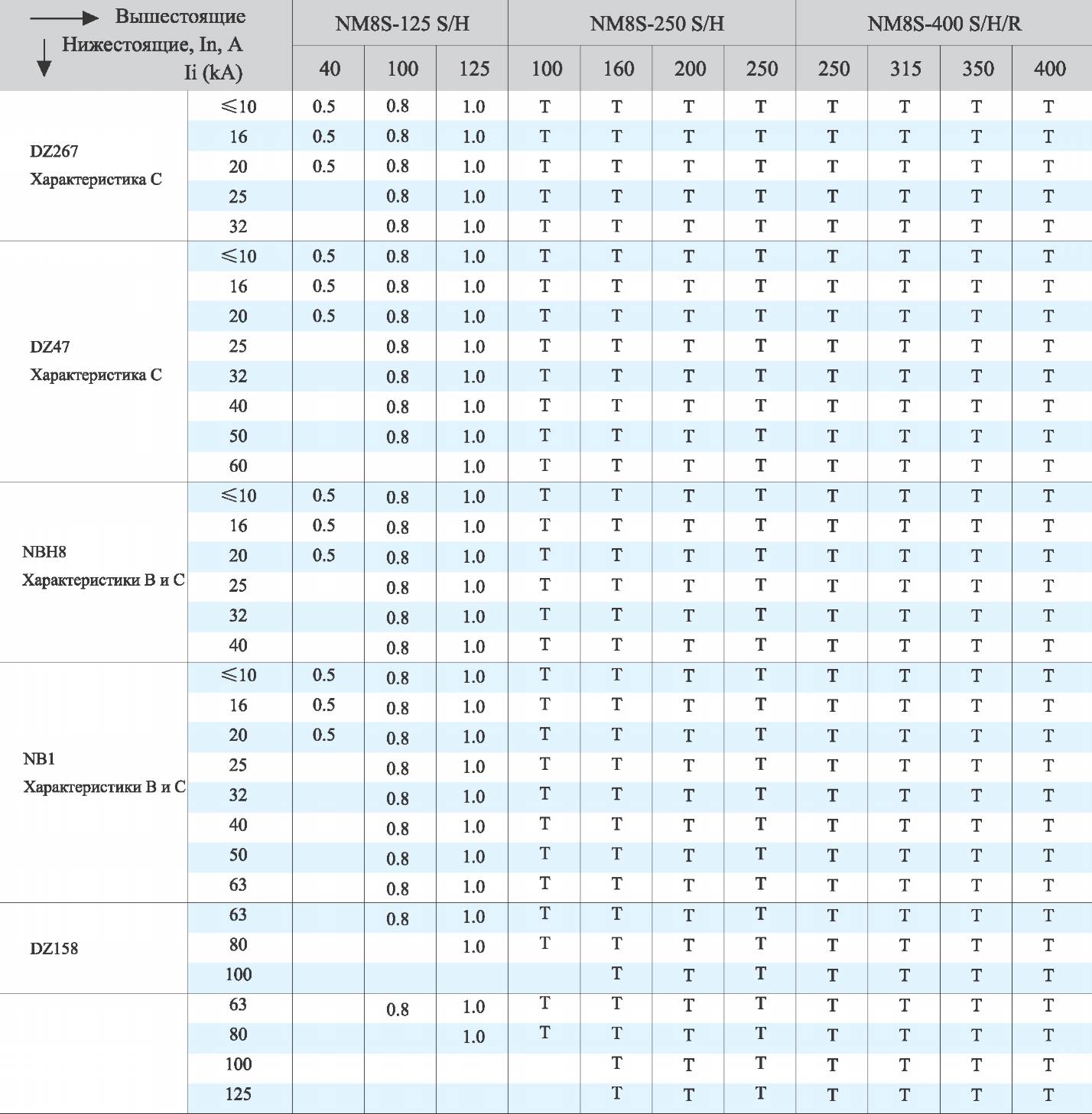

Вышестоящие выключатели: NM8S-125~1250 Нижестоящие выключатели: DZ267, DZ47, NBH8, NB1, DZ158,

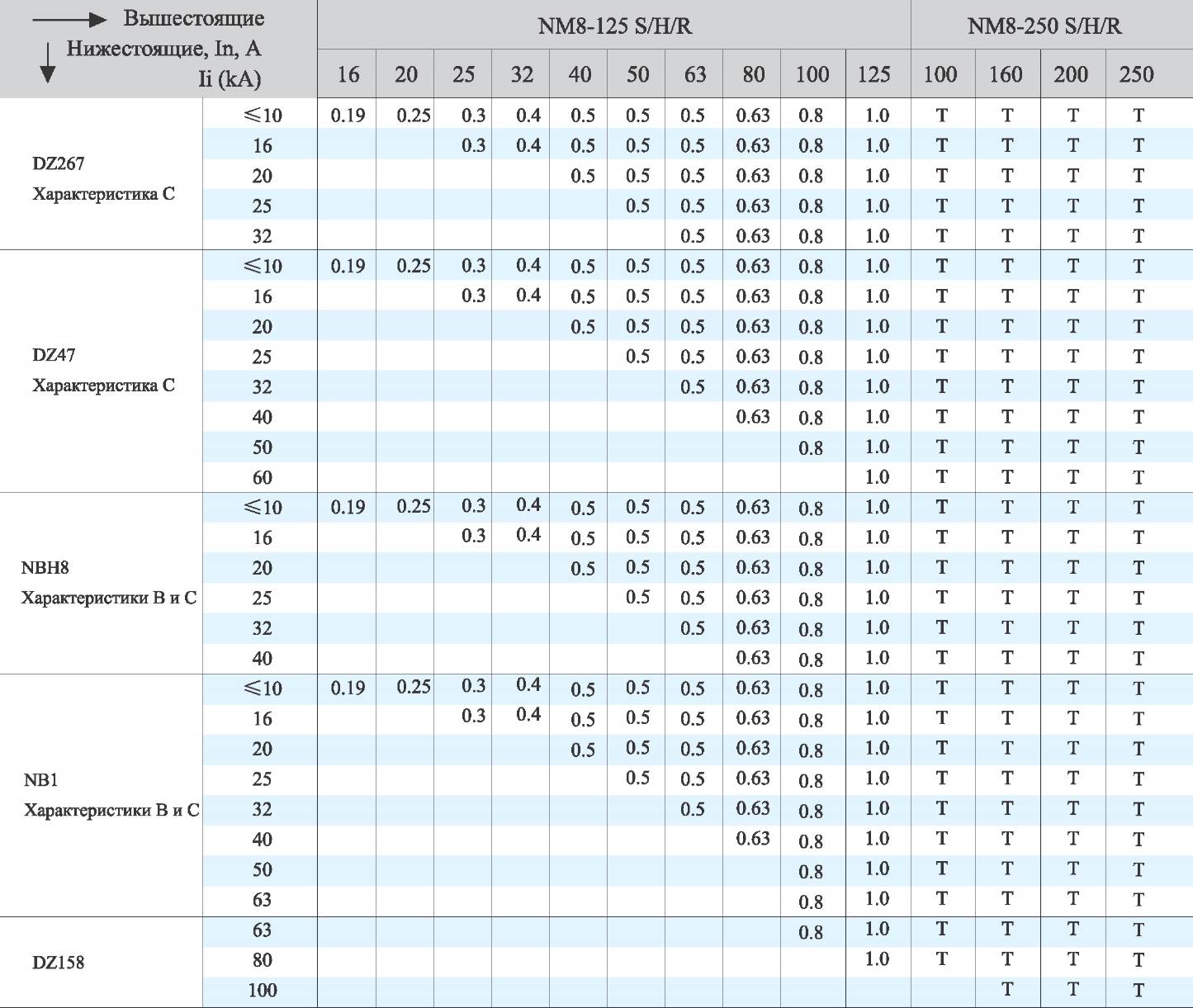

Вышестоящие выключатели: NM8-125~1250 Нижестоящие выключатели: NM8(S)-125~1250

Вышестоящие I Нижестоящие In, А ▼ Ii (кА)		NM8-125 S/H/R										NM8-250 S/H/R
Вышестоящие I Нижестоящие In, А ▼ Ii (кА)		16	20	25	32	40	50	63	80	100	125	100	160	200	250
	16				0.4	0.5	0.5	0.5	0.63	0.8	1.0	2.0	Т	Т	т
	20					0.5	0.5	0.5	0.63	0.8	1.0	2.0	т	т	т
	25						0.5	0.5	0.63	0.8	1.0	2.0	т	т	т
	32							0.5	0.63	0.8	1.0	2.0	т	т	т
NM8-125 S	40								0.63	0.8	1.0	2.0	т	т	т
NM8-125 S	50									0.8	1.0	2.0	т	т	т
	63										1.0	2.0	т	т	т
	80												1.25	т	т
	100												1.25	т	т
	125														т
	16				0.4	0.5	0.5	0.5	0.63	0.8	1.0	2.0	Т	т	т
	20					0.5	0.5	0.5	0.63	0.8	1.0	2.0	Т	т	т
	25						0.5	0.5	0.63	0.8	1.0	2.0	Т	т	т
	32							0.5	0.63	0.8	1.0	2.0	Т	т	т
NM8-125 H/R	40								0.63	0.8	1.0	2.0	3.6	3.6	3.6
NM8-125 H/R	50									0.8	1.0	2.0	3.6	3.6	3.6
	63										1.0	2.0	3.6	3.6	3.6
	80												3.6	3.6	3.6
	100												3.6	3.6	3.6
	125														3.6
	40								0.63	0.8	1.0	1.25	Т	т	т
NM8S-125 S/H	100												1.25	т	т
	125														2.5
	100														3
NM8-250 S	160
NM8-250 S	200
	250
	100														3
NM8-250 H/R	160
NM8-250 H/R	200
	250
	100												1.6	2	2.5
NM8S-250 S/H	160														2.5
NM8S-250 S/H	200
	250
	250
NM8-400 S/H/R	315
NM8-400 S/H/R	350
	400

Вышестоящие I Нижестоящие In (А) ▼ Ii (kA)		NM8-125 S/H/R										NM8-250 S/H/R
Вышестоящие I Нижестоящие In (А) ▼ Ii (kA)		16	20	25	32	40	50	63	80	100	125	100	160	200	250
	250
NM8S-400 S/H/R	315
NM8S-400 S/H/R	350
	400
	250
	315
NM8-630 S/H/R	350
	400
	500
	250
	315
NM8S-630 S/H/R	350
NM8S-630 S/H/R	400
	500
	630
	630
NM8-800 S/H	700
	800
	630
NM8S-800 S/H	700
	800
	630
	700
NM8-1250 S/H	800
	1000
	1250
	630
	700
NM8S-1250 S/H	800
	1000
	1250

NM8-400 S/H/R				NM8-630 S/H/R					NM8-800 S/H			NM8-1250 S/H
250	315	350	400	250	315	350	400	500	630	700	800	630	700	800	1000	1250
							8	8	12	12	12	12	12	12	15	15
								8	12	12	12	12	12	12	15	15
									12	12	12	12	12	12	15	15
									12	12	12	12	12	12	15	15
							8	8	30	30	30	30	30	30	T	T
								8	30	30	30	30	30	30	T	T
									30	30	30	30	30	30	T	T
									30	30	30	30	30	30	T	T
										30	30	30	30	30	T	T
							8	8	12	12	12	12	12	12	15	15
								8	12	12	12	12	12	12	15	15
									12	12	12	12	12	12	15	15
									12	12	12	12	12	12	15	15
										12	12	12	12	12	15	15
											12			12	15	15
															15	15


															15	15


															15	15

Вышестоящие выключатели: NM8S-125—1250 Нижестоящие: NM8(S)-125~1250

Вышестоящие I Нижесоящий In, А ▼ И (кА)		NM8S-125 S/H			NM8S-250 S/H				NM8S-400 S/H/R
Вышестоящие I Нижесоящий In, А ▼ И (кА)		40	100	125	100	160	200	250	250	315	350	400
	16		1.2	1.2	1.2	Т	Т	т	т	т	Т	Т
	20		1.2	1.2	1.2	Т	т	т	т	т	т	т
	25		1.2	1.2	1.2	т	т	т	т	т	т	т
	32		1.2	1.2	1.2	т	т	т	т	т	т	т
NM8-125 S	40		1.2	1.2	1.2	т	т	т	т	т	т	т
NM8-125 S	50		1.2	1.2	1.2	т	т	т	т	т	т	т
	63			1.2	1.2	т	т	т	т	т	т	т
	80					т	т	т	т	т	т	т
	100						т	т	т	т	т	т
	125							т	т	т	т	т
	16		1.2	1.2	1.2	т	т	т	т	т	т	т
	20		1.2	1.2	1.2	т	т	т	т	т	т	т
	25		1.2	1.2	1.2	т	т	т	т	т	т	т
	32		1.2	1.2	1.2	т	т	т	т	т	т	т
NM8-125 H/R	40		1.2	1.2	1.2	т	т	т	т	т	т	т
NM8-125 H/R	50		1.2	1.2	1.2	2	36	36	т	т	т	т
	63			1.2	1.2	2	36	36	т	т	т	т
	80					2	36	36	т	т	т	т
	100							36	т	т	т	т
	125							36	т	т	т	т
	40		1.2	1.2	2	2	т	т	т	т	т	т
NM8S-125 S/H	100					2	т	т	т	т	т	т
	125							т	т	т	т	т
	100							3	5	5	5	5
NM8-250 S	160										5	5
NM8-250 S	200
	250
	100							3	5	5	5	5
NM8-250 H/R	160										5	5
NM8-250 H/R	200
	250
	100							5	5	5	5	5
NM8S-250 S/H	160							5	5	5	5	5
NM8S-250 S/H	200										5	5
	250											5
	250
NM8-400 S/H/R	315
NM8-400 S/H/R	350
	400

^ Вышестоящие I Нижестоящие In, А Т Ii(kA)		NM8S-125 S/H			NM8S-250 S/H				NM8S-400 S/H/R
^ Вышестоящие I Нижестоящие In, А Т Ii(kA)		40	100	125	100	160	200	250	250	315	350	400
	250
NM8S-400 S/H/R	315
NM8S-400 S/H/R	350
	400
	250
	315
NM8-630 S/H/R	350
	400
	500
	250
	315
NM8S-630 S/H/R	350
NM8S-630 S/H/R	400
	500
	630
	630
NM8-800 S/H	700
	800
	630
NM8S-800 S/H	700
	800
	630
	700
NM8-1250 S/H	800
	1000
	1250
	630
	700
NM8S-1250 S/H	800
	1000
	1250

Примечания:

Поле с символом Т означает полную селективность между вышестоящим и нижестоящим автоматическими выключателями;

Пустые поля означают отсутствие селективности между выключателями;

При частичнай селективности селективность обеспечивается при значениях тока протекающего через выключатели, указанных в полях цифрами( действу] При больших значениях тока селективность может обеспечиваться только при более быстром срабатывании нижестоящего выключателя.

NM8S-630 S/H/R						NM8S-800 S/H			NM8S-1250 S/H
250	315	350	400	500	630	630	700	800	630	700	800	1000	1250
			8	8	8	12	12	12	12	12	12	15	15
				8	8	12	12	12	12	12	12	15	15
					8	12	12	12	12	12	12	15	15
					8	12	12	12	12	12	12	15	15
				8	8	30	30	30	30	30	30	Т	Т
				8	8	30	30	30	30	30	30	Т	Т
					8	30	30	30	30	30	30	Т	Т
					8	30	30	30	30	30	30	Т	Т
							30	30		30	30	Т	Т
				8	8	12	12	12	12	12	12	15	15
				8	8	12	12	12	12	12	12	15	15
					8	12	12	12	12	12	12	15	15
					8	12	12	12	12	12	12	15	15
							12	12	12	12	12	15	15
								12			12	15	15
												20	20


												15	15


												20	20




												15	15

ощим значением тока).

10.8 Таблица для подбора аппаратов для управления и защиты электродвигателей

400В, 50кА, тип 2, выключатели для двигателей с нормальным пуском

Характеристики электродвигателей		Параметры управляющих автоматических выключателей		Параметры управляющих контакторов		Параметры защитных тепловых реле
ная мощность, кВт	Номиналь- ныйток, А	Исполнения выключателей	Уставка защиты, А	Исполнение контактора	Номинальный тепловой ток, А	Исполнение реле	Регулируемый ток, А
5.5	10.9	NM8-125S/16M	192	NC1-12	20	NR2-25	9-13
7.5	14.4	NM8-125S/20M	240	NC1-18	32	NR2-25	12-18
11	20.9	NM8-125S/25M	300	NC1-25	40	NR2-25	17-25
15	28	NM8-125S/32M	384	NC1-32	50	NR2-36	23-32
18.5	34.1	NM8-125S/40M	480	NC1-40	60	NR2-36	28-36
22	39.4	NM8-125S/50M	600	NC1-50	80	NR2-93	30-40
30	53.4	NM8-125S/63M	756	NC1-65	80	NR2-93	48-65
37	67.9	NM8-125S/80M	960	NC1-80	110	NR2-93	55-70
45	80.5	NM8-125S/100M	1200	NC1-95	110	NR2-93	80-93
55	98.5	NM8-125S/125M	1500	NC2-115	200	NR2-200	80-125
75	133	NM8-250S/160M	1920	NC2-150	200	NR2-200	100-160
90	158.7	NM8-250S/200M	2400	NC2-185	275	NR2-200	100-160
110	192	NM8-250S/250M	3000	NC2-225	275	NR2-200	125-200
132	229	NM8-400S/315M	3780	NC2-265	315	NR2-630	160-250
160	275	NM8-400S/350M	4200	NC2-330	380	NR2-630	200-315
200	343	NM8-400S/400M	4800	NC2-400	450	NR2-630	250-400
250	445	NM8-630S/500M	6000	NC2-500	630	NR2-630	315-500
290	520	NM8S-630S/630M	7560	NC2-630	800	NR2-630	400-630
315	560	NM8S-630S/630M	7560	NC2-630	800	NR2-630	400-630

Примечания:

Выключатели NM8 NM8S должны быть с электромагнитной защитой

Выключатели NM8-125,250,630 могут быть заменены исполнениями NM8S с той же отключающей способностью;

Тепловые реле NR2, указанные в таблице, могут заменяться электронными реле NRE8 и NRE8's с теми же значениями рабочих регулируемых токов.

400V, 50кА, тип 2, выключатели для двигателей с тяжёлым пуском

Характеристики электродвигателей		Параметры управляющих автоматических выключателей		Параметры управляющих контакторов		Параметры защитных тепловых реле
Номи- нальная мощность, кВт	Номи- наль- ный ток, А	Исполнения выключателей	Уставка электромагнитной защиты, А	Исполне- ше контактора	Номи- наль- ный тепловой ток, А	Испол- нение реле	Регулируемый ток, А
5.5	10.9	NM8-125S/16M	192	NC1-18	32	NR2-25	9-13
7.5	14.4	NM8-125S/20M	240	NC1-25	40	NR2-25	12-18
11	20.9	NM8-125S/25M	300	NC1-32	50	NR2-25	17-25
15	28	NM8-125S/32M	384	NC1-40	60	NR2-36	23-32
18.5	34.1	NM8-125S/40M	480	NC1-50	80	NR2-36	28-36
22	39.4	NM8-125S/50M	600	NC1-65	80	NR2-93	30-40
30	53.4	NM8-125S/63M	756	NC1-80	110	NR2-93	48-65
37	67.9	NM8-125S/80M	960	NC1-95	110	NR2-93	55-70
45	80.5	NM8-125S/100M	1200	NC2-115	200	NR2-93	80-93
55	98.5	NM8-125S/125M	1500	NC2-150	200	NR2-200	80-125
75	133	NM8-250S/160M	1920	NC2-185	275	NR2-200	100-160
90	158.7	NM8-250S/200M	2400	NC2-225	275	NR2-200	100-160
110	192	NM8-250S/250M	3000	NC2-265	315	NR2-200	125-200
132	229	NM8-400S/315M	3780	NC2-330	380	NR2-630	160-250
160	275	NM8-400S/350M	4200	NC2-400	450	NR2-630	200-315
200	343	NM8-400S/400M	4800	NC2-500	630	NR2-630	250-400
250	445	NM8-630S/500M	6000	NC2-630	800	NR2-630	315-500
290	520	NM8S-630S/630M	7560	NC2-630	800	NR2-630	400-630

Примечания:

Выключатели NM8 NM8S должны быть с электромагнитной защитой

Выключатели NM8-125,250,630 могут быть заменены исполнениями NM8S с той же отключающей способностью;

Тепловые реле NR2, указанные в таблице, могут заменяться электронными реле NRE8 с теми же значениями рабочих регулируемых токов.

400V, SOkA, тип 2, выключатели для двигателей управляемых реверсированием и торможением противовключением

Характеристики электродвигателей		Параметры управляющих автоматических выключателей		Параметры управляющих контакторов			Параметры защитных тепловых реле
Номи- наль ная мощность, кВт	Номи- наль- ный ток, А	Исполнения выключателей	Уставка электро- магнитной защиты, А	Для переключения питания	Тре- угольник	Звезда	Исполнение реле	Регулируемый ток, А
5.5	10.9	NM8-125S/16M	192	NC1-09	NC1-09	NC1-09	NR2-11.5	5.5-8
7.5	14.4	NM8-125S/20M	240	NC1-12	NC1-12	NC1-09	NR2-11.5	7-10
11	20.9	NM8-125S/25M	300	NC1-18	NC1-18	NC1-09	NR2-25	9-13
15	28	NM8-125S/32M	384	NC1-25	NC1-25	NC1-12	NR2-25	12-18
18.5	34.1	NM8-125S/40M	480	NC1-25	NC1-25	NC1-18	NR2-25	17-25
22	39.4	NM8-125S/50M	600	NC1-32	NC1-32	NC1-18	NR2-36	23-32
30	53.4	NM8-125S/63M	756	NC1-40	NC1-40	NC1-25	NR2-36	28-36
37	67.9	NM8-125S/80M	960	NC1-50	NC1-50	NC1-32	NR2-93	30-40
45	80.5	NM8-125S/100M	1200	NC1-65	NC1-65	NC1-32	NR2-93	37-50
55	98.5	NM8-125S/125M	1500	NC1-80	NC1-80	NC1-40	NR2-93	48-65
75	133	NM8-250S/160М	1920	NC1-95	NC1-95	NC1-50	NR2-93	63-80
90	158.7	NM8-250S/200M	2400	NC2-115	NC2-115	NC2-65	NR2-93	80-93
110	192	NM8-250S/250M	3000	NC2-150	NC2-150	NC2-80	NR2-200	80-125
132	229	NM8-400S/315М	3780	NC2-150	NC2-150	NC2-95	NR2-200	80-125
160	275	NM8-400S/350M	4200	NC2-185	NC2-185	NC2-115	NR2-200	100-160
200	343	NM8-400S/400M	4800	NC2-225	NC2-225	NC2-150	NR2-200	125-200
250	445	NM8-630S/500M	6000	NC2-330	NC2-330	NC2-185	NR2-630	200-315
290	520	NM8S-630S/630M	7560	NC2-400	NC2-400	NC2-185	NR2-630	200-315
315	560	NM8S-630S/630M	7560	NC2-400	NC2-400	NC2-225	NR2-630	250-400

Примечания:

Выключатели NM8 NM8S должны быть с электромагнитной защитой.

Выключатели NM8-125,250,630 могут быть исполнения NM8S с той же отключающей способностью;

Выключатель устанавливается со стороны питания

При подключении по схеме треугольник выключателя или теплового реле, рабочий ток составляет 0.581е;

Максимальное время пуска электродвигателей не должно быть более 20 сек;

При переключении со звезды на треугольник, рекомендуется следующее соединение двигателя: LI, U1 to V2; L2, VI to W2; L3, W1 to U2 для снижения бросков тока;

Время переключения со звезды на треугольник не должно превышать 0.1 сек.

* NM8-400S, тепловой и электромагнитный расцепители, 1си=70кА

Rated current(A)	ЗР		CTN	4Р		CTN
Rated current(A)	Р	М	CTN	Р	М	CTN
250	123085	123089	2	123093*	123097*
315	123086	123090	2	123094*	123098*
350	123087	123091	2	123095*	123099*
400	123088	123092	2	123096*	123100*

* NM8S-400S, электронный расцепитель, 1си=70кА

Номинальный	ЗР		CTN	4Р		CTN
ток, А	Р	М	CTN	Р	М	CTN
250	123101	123105	2	123109	123113*	2
315	123102	123106	2	123110	123114*	2
350	123103	123107	2	123111	123115*	2
400	123104	123108	2	123112	123116*	2

*NM8-630S, тепловой и электромагнитный расцепители, 1си=70кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
250	123117	123122	2	123127*	123132*
315	123118	123123	2	123128*	123133*
350	123119	123124	2	123129*	123134*
400	123120	123125	2	123130*	123135*
500	123121	123126	2	123131*	123136*

*NM8S-630S, электронный расцепитель, 1си=70кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
250	123137	123143	2	123149*	123155*
315	123138	123144	2	123150*	123156*
350	123139	123145	2	123151*	123157*	2
400	123140	123146	2	123152	123158*	2
500	123141	123147	2	123153	123159*	2
630	123142	123148	2	123154	123160*	2

* NM8-800S, тепловой и электромагнитный расцепители, 1си=50кА

Rated current(A)	ЗР		CTN	4Р		CTN
Rated current(A)	Р	М	CTN	Р	М	CTN
630	123161	—	1	123164*	—
700	123162	—	1	123165*	—
800	123163	—	1	123166*	—

электронный расцепитель,Icu=50kA

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	р	М	CTN	Р	М	CTN
630	123167	—	1	123170*	—
700	123168	—	1	123171*	—
800	123169	—	1	123172*	—

тепловой и электромагнитный расцепители, 1си=50кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	р	М	CTN	Р	М	CTN
630	123161	—	1	123176*	—
700	123162	—	1	123177*	—
800	123173		1	123178*
1000	123174		1	123179*
1250	123175		1	123180*

*nm8s-1250S, электронный расцепитель, 1си=50кА

Номинальный ток, А	ЗР		CTN	4Р		сг\
Номинальный ток, А	р	М	CTN	Р	М	сг\
630	123167	—	1	123184*	—
700	123168	—	1	123185*	—
800	123181	—	1	123186*
1000	123182		1	123187*
1250	123183		1	123188*

-►ТипН

тепловой и электромагнитный расцепители, 1си=100кА

Rated current(A)	2Р		CTN	ЗР		CTN	4Р		CTN
Rated current(A)	Р	М	CTN	Р	М	CTN	Р	М	CTN
16	123189	123199	16	123209	123219	8	123229	123239	8
20	123190	123200	16	123210	123220	8	123230	123240	8
25	123191	123201	16	123211	123221	8	123231	123241	8
32	123192	123202	16	123212	123222	8	123232	123242	8
40	123193	123203	16	123213	123223	8	123233	123243	8
50	123194	123204	16	123214	123224	8	123234	123244	8
63	123195	123205	16	123215	123225	8	123235	123245	8
80	123196	123206	16	123216	123226	8	123236	123246	8
100	123197	123207	16	123217	123227	8	123237	123247	8
125	123198	123208	16	123218	123228	8	123238	123248	8

электронный тип, 1си=70кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
40	123249	123252	8	123255	123258	8
100	123250	123253	8	123256	123259	8
125	123251	123254	8	123257	123260	8

* nm8-250H, тепловой и электромагнитный расцепители, 1си=100кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	р	М	CTN	Р	М	CTN
100	123269	123273	8	123277	123281	8
160	123270	123274	8	123278	123282	8
200	123271	123275	8	123279	123283	8
250	123272	123276	8	123280	123284	8

*nm8s-250H, электронный расцепитель, 1си=70кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
100	123285	123289	8	123293	123297	8
160	123286	123290	8	123294	123298	8
200	123287	123291	8	123295	123299	8
250	123288	123292	8	123296	123300	8

* nm8-400H, тепловой и электромагнитный расцепители, 1си=100кА

Номинальный ток, А	ЗР		CTN	4Р		ста
Номинальный ток, А	Р	М	CTN	Р	М	ста
250	123301	123305	2	123309	123313	2
315	123302	123306	2	123310	123314	2
350	123303	123307	2	123311	123315	2
400	123304	123308	2	123312	123316	2

* nm8s-400H, электронный расцепитель, 1си=100кА

Номинальный ток, А	ЗР		CTN	4Р		ста
Номинальный ток, А	Р	М	CTN	Р	М	ста
250	123317	123321	2	123325	123329	2
315	123318	123322	2	123326	123330	2
350	123319	123323	2	123327	123331	2
400	123320	123324	2	123328	123332	2

*NM8-630H, тепловой и электромагнитный расцепители, 1си=100кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
250	123333	123338	2	123343	123348	2
315	123334	123339	2	123344	123349	2
350	123335	123340	2	123345	123350	2
400	123336	123341	2	123346	123351	2
500	123337	123342	2	123347	123352	2

★ NM8S-630H, электронный расцепитель, 1си=100кА

Номинальный ток, А	ЗР		CTN	4Р		СТО
Номинальный ток, А	Р	М	CTN	Р	М	СТО
250	123353	123359	2	123365	123371	2
315	123354	123360	2	123366	123372	2
350	123355	123361	2	123367	123373	2
400	123356	123362	2	123368	123374	2
500	123357	123363	2	123369	123375	2
630	123358	123364	2	123370	123376	2

* NM8-800H, тепловой и электромагнитный расцепители, 1си=70кА

Номинальный ток, А	ЗР		ста	4Р		ста
Номинальный ток, А	р	М	ста	Р	М	ста
630	123377	—		123380*	—
700	123378	—		123381*	—
800	123379	—		123382*	—

* NM8S-800H, электронный расцепитель, 1си=70кА

Номинальный ток, А	ЗР		ста	4Р		ста
Номинальный ток, А	Р	М	ста	Р	М	ста
630	123383	—	1	123386*	—
700	123384	—	1	123387*	—
800	123385	—	1	123388*	—

800

123385

—

123388*

—

★ NM8-1250H, тепловой и электромагнитный расцепители, 1си=70кА

Номинальный ток, А	ЗР		ста	4Р		ста
Номинальный ток, А	Р	М	ста	Р	М	ста
630	123377	—	1	123380	—	1
700	123378	—	1	123381	—	1
800	123389	—	1	123392*
1000	123390		1	123393*
1250	123391		1	123394*

электронный расцепитель, 1си=70кА

Номинальный ток, А	ЗР		CTN	4Р		CTN
Номинальный ток, А	Р	М	CTN	Р	М	CTN
630	123383	—	1	123386	—	1
700	123384	—	1	123387	—	1
800	123395	—	1	123398*	—
1000	123396		1	123399*
1250	123397		1	123400*

—► Тип R

тепловой и электромагнитный расцепители, 1си=125кА

Rated	ЗР		CTN
current(A)	Р	М	CTN
16	123401	123411	8
20	123402	123412	8
25	123403	123413	8
32	123404	123414	8
40	123405	123415	8
50	123406	123416	8
63	123407	123417	8
80	123408	123418	8
100	123409	123419	8
125	123410	123420	8

*NM8S-125R, электронный расцепитель, 1си=100кА

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	Р	М	CTN
40	123421	123424	8
100	123422	123425	8
125	123423	123426	8

* NM8-250R, тепловой и электромагнитный расцепители, 1си=125кА

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	Р	М	CTN
100	123427	123431	8
160	123428	123432	8
200	123429	123433	8
250	123430	123434	8

электронный расцепитель, Icu=100kA

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	р	М	CTN
100	123435	123439	8
160	123436	123440	8
200	123437	123441	8
250	123438	123442	8

* nm8-400R, тепловой и электромагнитный расцепители, 1си=125кА

Номинальный ток (А)	ЗР		CTN
Номинальный ток (А)	Р	М	CTN
250	123443	123447	2
315	123444	123448	2
350	123445	123449	2
400	123446	123450	2

* nm8s-400R, электронный расцепитель, 1си=125кА

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	Р	М	CTN
250	123451	123455	2
315	123452	123456	2
350	123453	123457	2
400	123454	123458	2

*nm8-630R, тепловой и электромагнитный расцепители, 1си=125кА

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	Р	М	CTN
250	123459	123464	2
315	123460	123465	2
350	123461	123466	2
400	123462	123467	2
500	123463	123468	2

★ nm8s-630R, электронный расцепитель, 1си=125кА

Номинальный ток, А	ЗР		CTN
Номинальный ток, А	Р	М	CTN
250	123469	123475	2
315	123470	123476	2
350	123471	123477	2
400	123472	123478	2
500	123473	123479	2
630	123474	123480	2

Автоматические CHINT выключатели
