9. Дополнительные узлы принадлежности

9.1 Встраиваемые дополнительные узлы

Независимый расцепитель

Напряжение срабатывания Us=70~100% рабочего напряжения цепи выключателя

Предельное время нахождения расцепителя под напряжением: - время для срабатывания: импульс напряжения >20, ^60 мсек

Минимальный расцепитель напряжения Напряжение срабатывания ( отключение выключателя ) Us=35~70% рабочего напряжения цепи выключателя Напряжение обеспечивающее включение выключателя Us>85% рабочего напряжения цепи выключателя

Напряжение препятствующее включению выключателя Us<35% рабочего напряжения цепи выключателя

Примечание: при величине напряжения Us >85% цепи, выключатель нормально включается и отключается

Схема подключения минимального расцепителя напряжения

Схема подключения независимого расцепителя

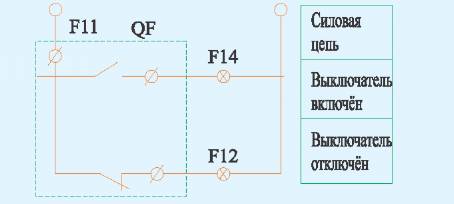

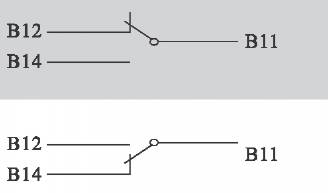

Вспомогательные контакты

Схема подключения

Назначение: индикация состояния выключателя (включённое или отключённое)

Автоматический выключатель в отключённом положении

Автоматический выключатель во включённом положении

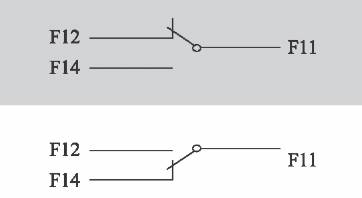

9.1.4 Сигнальный контакт

Назначение: индикация автоматического отключения выключателя

от перегрузки

от короткого замыкания

от механических толчков и ударов

от минимального расцепителя напряжения или других факторов.

При включённом или отключённом положении выключателя, если не было автоматического срабатывания, сигнальный контакт выключен. При автоматическом срабатывании (под действием расцепителей, кнопки " ТЕСТ"

сигнальный контакт включается. После взвода выключателя, сигнальный контакт отключается ( переходит в исходное состояние ).

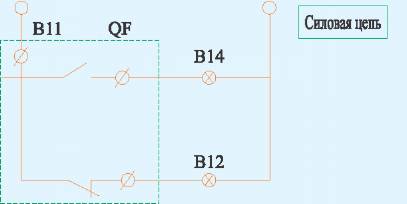

Схема подключения

Автоматический выключатель

во включенном или отключенном положении

Автоматический выключатель в положении автоматического отключения

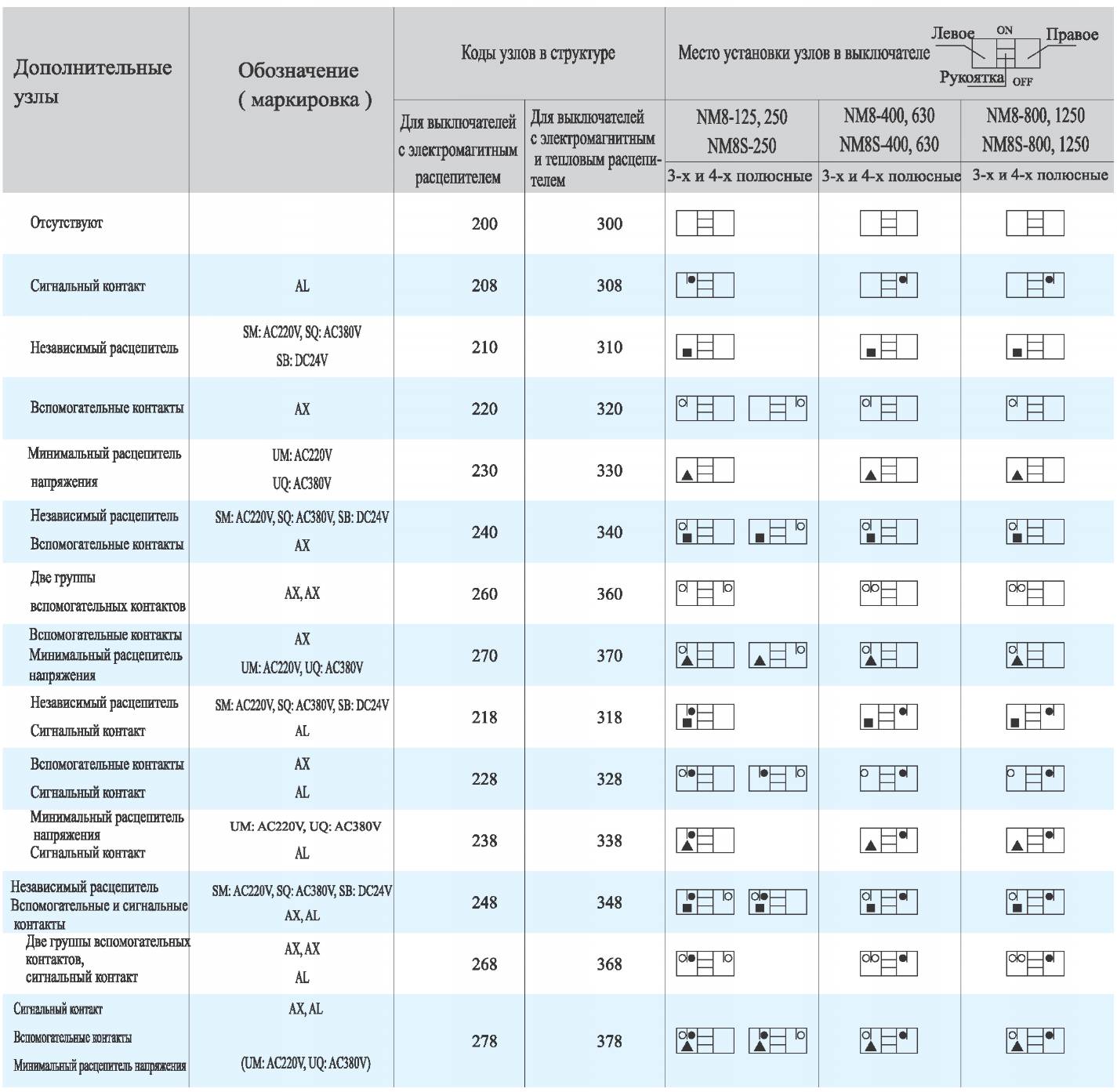

Автоматические

выключатели

дополнительные узлы

-Независимый расцепитель А-Минимальный расцепитель напряжения О -Вспомогательные контакты в-Сигнальный контакт Примечания: 1 Для NM8-125,250,400,630, NM8S-125,250,400, 630 не могут быть одновременно установлены независимый и минимальный расцепители напряжения.

CHINT

2: Для NM8-800,1250, NM8S-800,1250 могут устанавливаться одновременно три группы вспомогательных контактов, независимый и минимальный расцепитель напряжения могут быть установлены одновременно, при этом их расположение в выключателях может быть любым.

9.2 Внешние дополнительные узлы и принадлежности

9.2.1 Ручной привод управления поворотной рукояткой через оперативную панель Степень защиты: IP30 (со стороны рукоятки) Назначение: повышение безопасности оперирования выключателем Индикация состояния выключателя: О -отключено, 1 включено или отключено автоматически;

В положении "OFF" рукоятка может быть заблокирована тремя навесными замками с диаметром дужки 5-8 мм. При этом дверь оперативной панели ( оперативная панель ) блокирована от нежелательного открывания.

(мм)

	NM8-125	NM8-250, NM8S-250	NM8-400, NM8S-400	NM8-630, NM8S-630
Н12	14	14	20	20
Н11	56	56	60	60

Автоматические

Ручной поворотный привод

выключатели

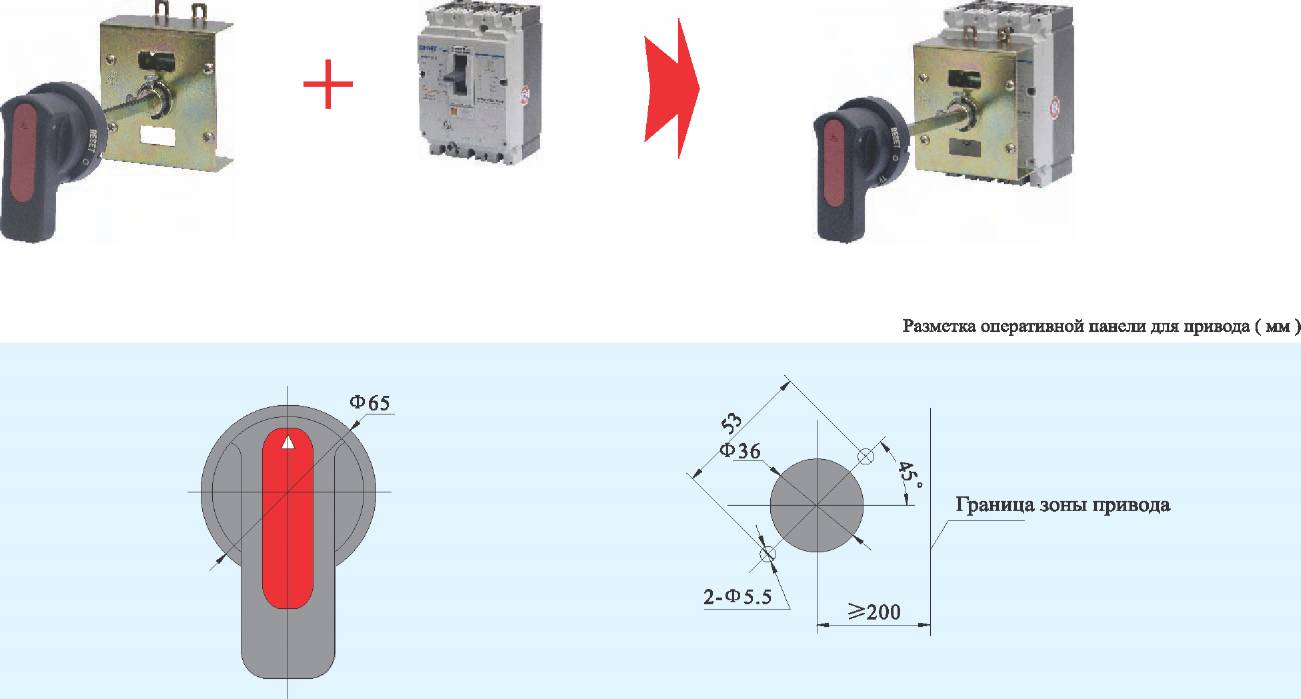

9.2.2 Ручной поворотный привод Степень защиты - IP40 ( со стороны рукоятки привода ) Назначение - повышение безопасности оперирования выключателем Индикация состояния выключателя:

О - отключено, 1 - включено или отключено автоматически

CHINT

В положении "OFF" рукоятка может быть заблокирована тремя навесными замками с диаметром дужки 5 -8 мм.

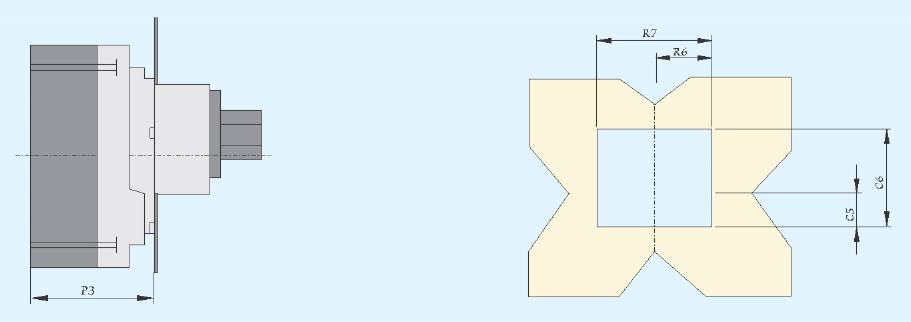

Разметка панели (для выключателей стационарного и втычного исполнений)

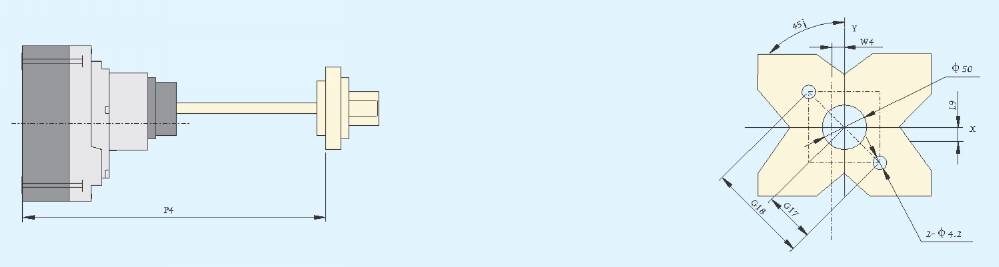

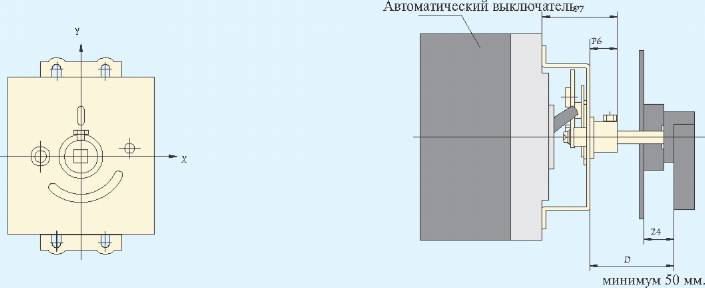

9.2.3 Ручной дистанционный поворотный привод (оперирование через дверь распредустройства) Степень защиты: IP55 ( со стороны рукоятки )

Назначение - повышение безопасности оперирования выключателем Индикация состояния выключателя: О - отключено, 1 - включено или отключено автоматически При открытой дверце защита линии при включённом выключателе обеспечивается, но отключённый выключатель не может быть включён

В положении "OFF" рукоятка может быть заблокирована тремя навесными замками с диаметром дужки 5 -8 мм.

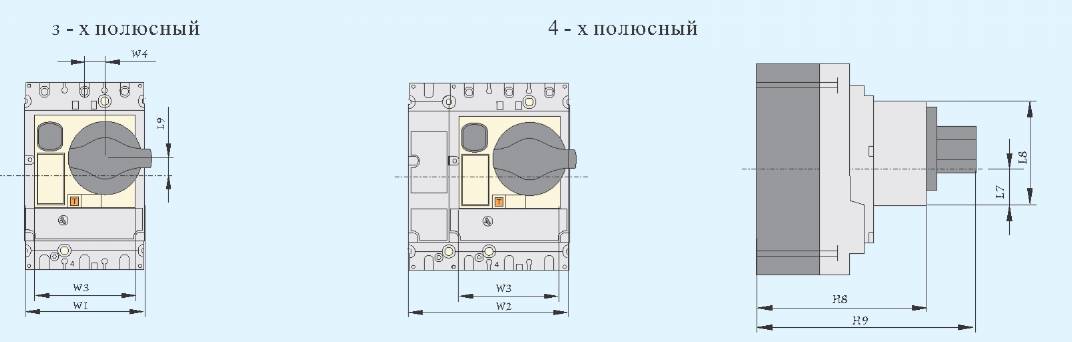

Фронтальная панель стационарного и втычного исполнения (мм)

(мм)

	W1	W2	W3	W4	L7	L8	L9	Н8	Н9	РЗ	Р4	R6	R7	С5	С6	G17	G18
NM8-125	30	90	76	15.25	37	70	13.3	114	148	80	>175 5=600	39	78	38	72	36	72
NM8S-125 NM8-250 NM8S-250	35	105	93	9.25	39	73	9	125	159	90	>175 <600	48	96	40.5	76	36	72
NM8-400 NM8S-400	45	140	122	5	69	121	24.5	148	198	115	>175 <600	62	124	70.5	124	36	72
NM8-630 NM8S-630	45	140	122	5	69	121	24.5	148	198	115	>175 <600	62	124	70.5	124	36	72

9.2.4 Двигательный привод

Степень защиты: IP40 (со стороны привода О

Назначение: повышение безопасности оперирования, обеспечение дистанционного управления выключателем; Индикация состояния выключателя:

О - отключено, 1 - включено или отключено автоматически; Управление выключателем может быть ручным или дистанционным. Ручное управление

Включить переключатель "manual/auto" в положении "auto" и с помощью прилагаемой к приводу рукоятки включить или выключить выключатель. Автоматическое ( дистанционное ) управление

Включить переключатель "manual/auto" в положение "manual" и управлять выключателем с помощью кнопок управления.

Управление выключателем осуществляется путём подачи импульса напряжения управления или постоянно подающегося напряжения.

Диапазон напряжения управления : 85% -110% Un рабочего напряжения управления.

Выключатели NM8	Напряжения управления приводом	Износостойкость	Величина тока для управления приводом	Потребляемая мощность для управления
	100-240В АС			14ВА
NM8-125	100-220В DC 24В DC	10000 операций	<0.5 А	14Вт 14Вт
NM8S-125	100-240В АС			ИВА
NM8-250	100-220В DC	10000 операций	<0.5 А	14Вт
NM8S-250	24В DC			14Вт
NM8-400 NM8S-400 NM8-630 NM8S-630	230В АС 110В АС 220VDC ИОВ DC 24В DC	5000 операций	<2 А	35ВА 35ВА 35Вт 35Вт 35Вт
NM8-800
NM8S-800 NM8-1250	230В/400В АС	3000 операций	<7.5 А	200Вт
NM8S-1250

CHINT

Автоматические

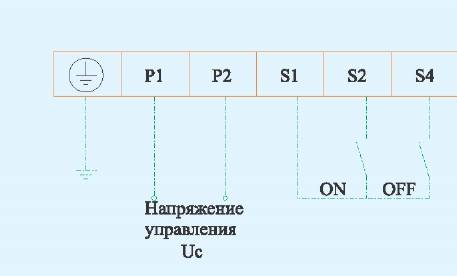

Схема подключения привода

выключатели

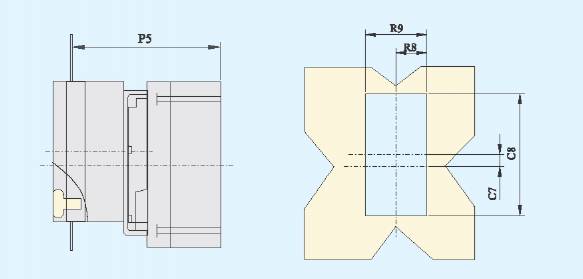

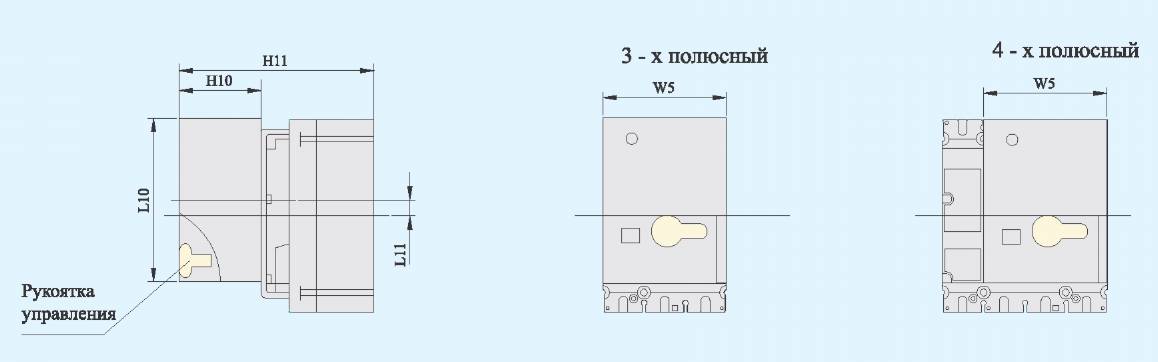

Разметка панели ( для выключателей стационарного и втычного исполнений )

(мм)

	W5	Н10	Н11	L10	L11	R8	R9	Р5	С7	С8
NM8-125	90	77	164	117	17.3	46.5	93	144	17.3	120
NM8S-125, NM8-250, NM8S-250	90	77	175	117	14.5	46.5	93	155	14.5	120
NM8-400, NM8S-400	107	115	250	174	19	64	128	225	19	177
NM8-630, NM8S-630	107	115	250	174	19	64	128	225	19	177
NM8-800, NM8S-800	-	-	-	-	-	-	-	-	-	-
NM8-1250, NM8S-1250	-	-	-	-	-	-	-	-	-	-

9.3 Модуль защитного отключения от токов утечки ( управляемый дифференциальным током ) Степень защиты: IP30

Назначение и выполняемые функции: Защита ог токов утечки на землю

Функция индикации срабатывания Функция тестирования работоспособности модуля

Модуль защитного отключения	(наличие модуля для исполнений выключателей)
Число полюсов	3 полюса	4 полюса
NM8-125S/H/R
NM8S-125S/H
NM8-250S/H/R
NM8S-250S/H	Ш	Ш
NM8-400S/H/R
NM8S-400S/H/R
NM8-630S/H/R
NM8S-630S/H/R
Модуль защитного отключения
Характеристики модуля
Номинальный дифференциальный отключающий ток IDп (Л)	Регулируемые значения для исполнений: 0.03А/0.1А/0.2А/; 0.3А/0.5А/1А/; 2А/ЗА/5А
Время задержки срабатывания, сек	Регулируемые значения для исполнений: 0.1сек/0.2сек/0.3сек; 0,3сек/0.5сек/1сек; 1сек/2сек/3сек
Полное время отключения, сек (с учётом задержки срабатывания)	<0.2сек/<0.4сек/<0.5сек; <0.5сек/<0.7сек/<1.2сек; <1.2сек/<2.2сек/<3.2сек
Номинальные напряжения сети переменного тока частоты 50/60Гц 200-440		200-440

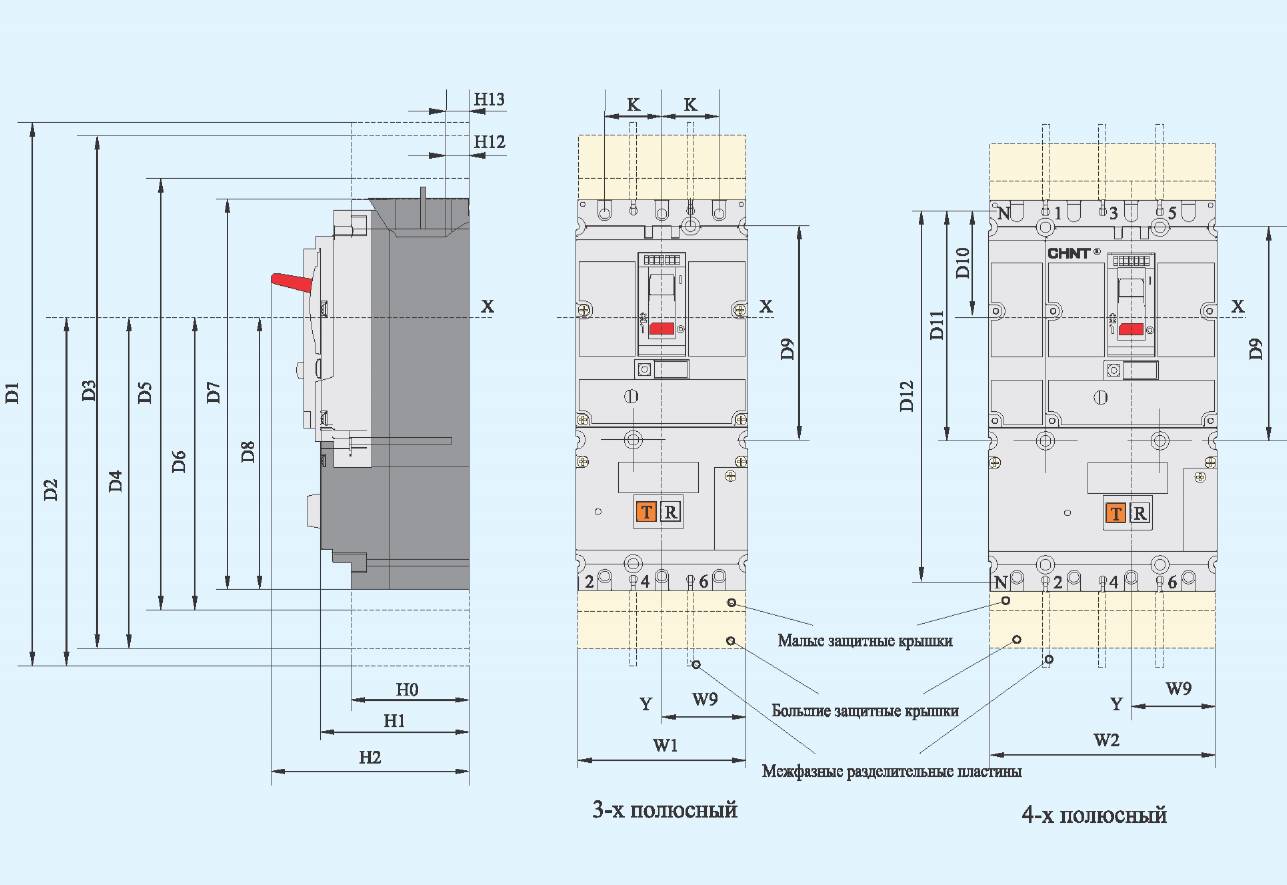

габариты выключателя

(мм)

	D1	D2	D3	D4	D5	D6	D7	D8	D9	НО	HI	H2	W9	W1	W2	D10	D11	D12	Н12	Н13	К
NM8-125	305	185	270	167.5	225	145	205	135	112	63	79	103	45	90	120	63	126	191	19	-	30
NM8S-125 NM8-250, NM8S-250	432	253.5	396	235.5	263	169	232	153.5	125	73	89	126	52.5	105	140	70	140	215	21.5	-	35
NM8-400, NM8S-400	574	337	580	340	385	242.5	355	227.5	200	95	113	168	70	140	185	113.5	227	327	26	44	45
NM8-630, NM8S-630	574	337	580	340	385	242.5	355	227.5	200	95	113	168	70	140	185	113.5	227	327	26	44	45

CHINT

Автоматические выключатели

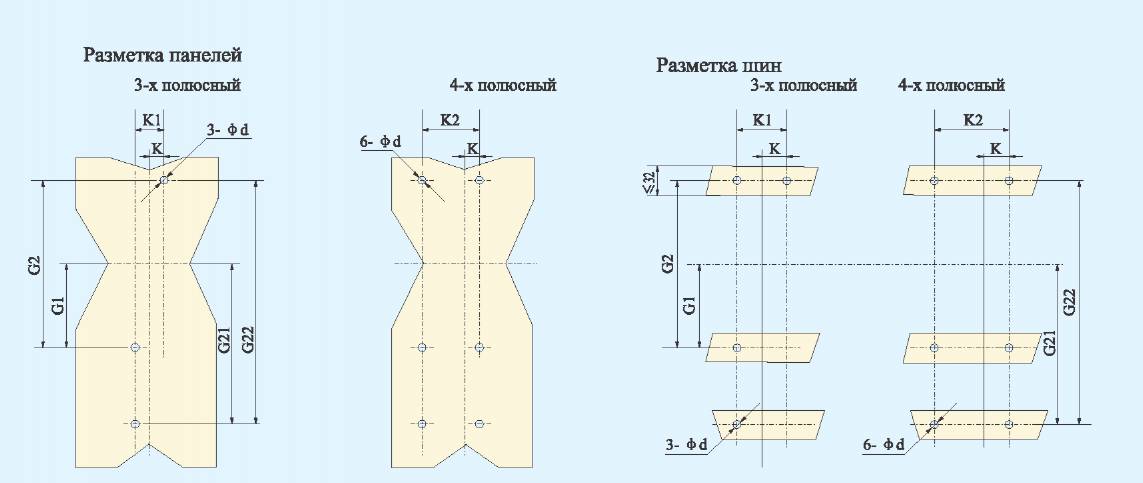

(мм)

	К	К1	К2	G1	G2	G21	G22	d
NM8-125	15	30	60	56	112	121	177	5.5
NM8S-125 NM8-250, NM8S-250	17.5	35	70	62.5	125	137.5	200	5.5
NM8-400, NM8S-400	22.5	45	90	100	200	200	300	6.5
NM8-630, NM8S-630	22.5	45	90	100	200	200	300	6.5

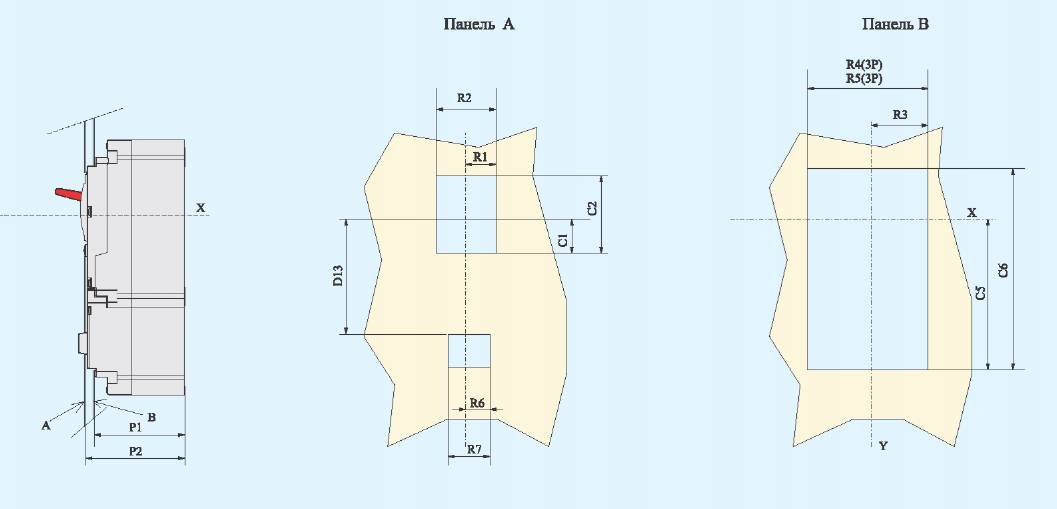

Разметка фронтальных панелей для выключателей стационарного и втычного исполнения (мм)

	PI	Р2	R1	R2	R3	R4	R5	R6	R7	D13	D14	CI	C2	C5	C6
NM8-125	73	80	13	26	46.5	93	123	13	26	84	20	26	68	115	165
NM8S-125 NM8-250, NM8S-250	83	90	14.5	29	54	108	143	14.5	29	96	20	33	78	132	188
NM8-400, NM8S-400	109	114	26.5	53	71.5	143	188	24	48	146.5	29	41.5	116	202	294
NM8-630, NM8S-630	109	114	26.5	53	71.5	143	188	24	48	146.5	29	41.5	116	202	294

Устройство блокировки рукоятки

Устройства блокирует выключатель во включённом или отключённом положении. Блокировка осществляется 1-3 навесными замками с диаметром дужки 5~8мм.

Защитные крышки Степень защиты: IP40

Защищают выводные зажимы главных контактов. Виды защитных крышек:

-большие защитные крышки - для зажимов выключателей переднего присоединения стационарного исполнения;

малые защитные крышки - для зажимов выключателей для присоединения шинами, стационарного исполнения;

малые защитные крышки - для зажимов выключателей втычного исполнения;

При номинальном рабочем напряжении >500В, защитные крышки выбираются для определённого типа присоединения

Устройство блокировки

Малые защитные крышки

Большие защитные крышки
