NM8 CHINT - Время - токовые характеристики NM8 CHINT

Страница 3 из 7

7. Время - токовые характеристики

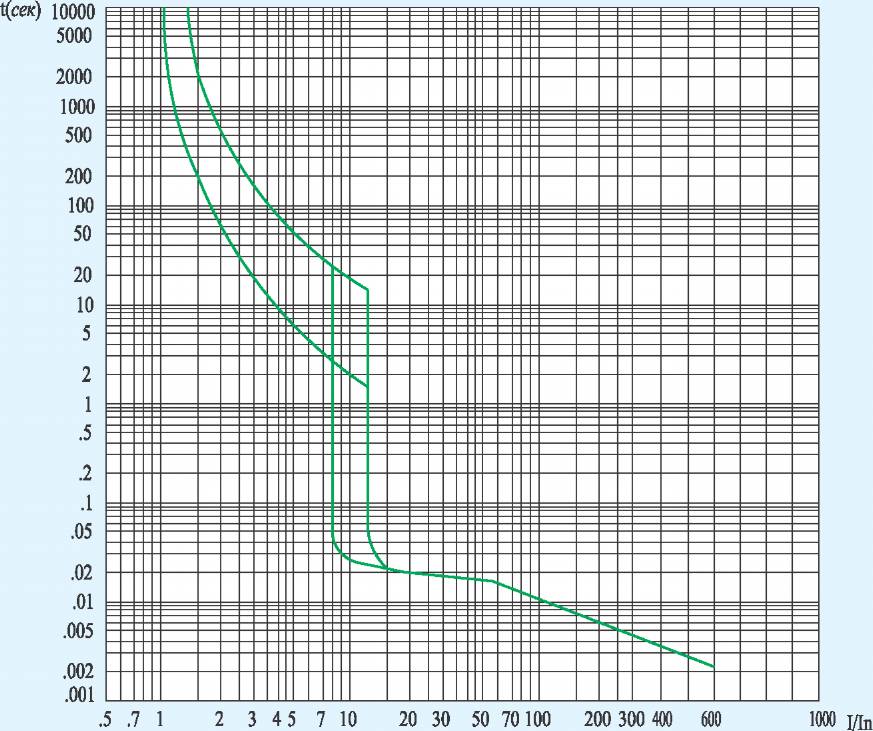

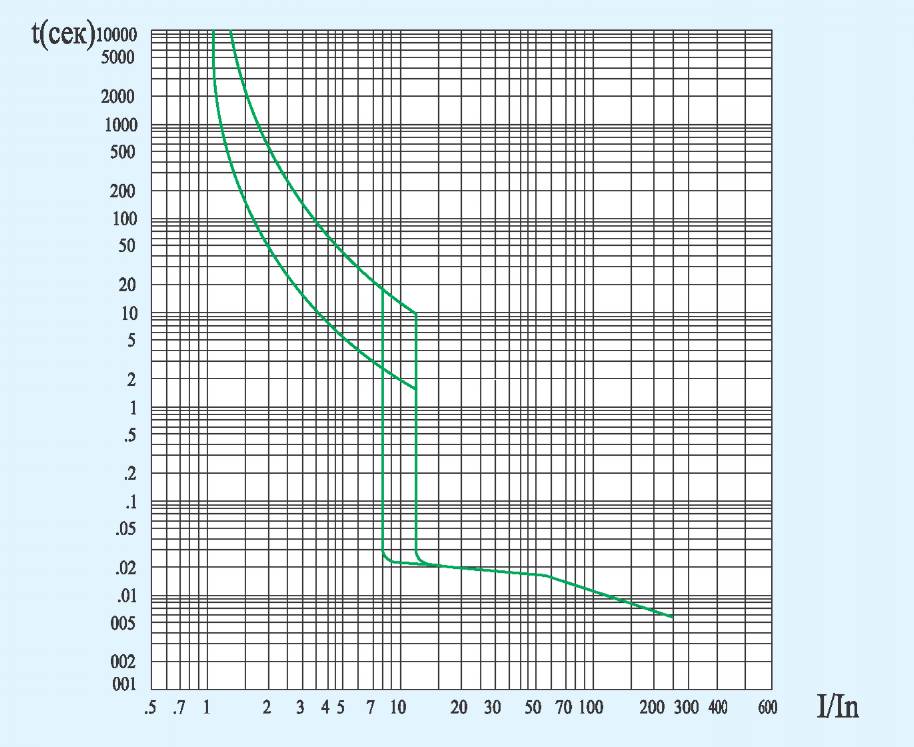

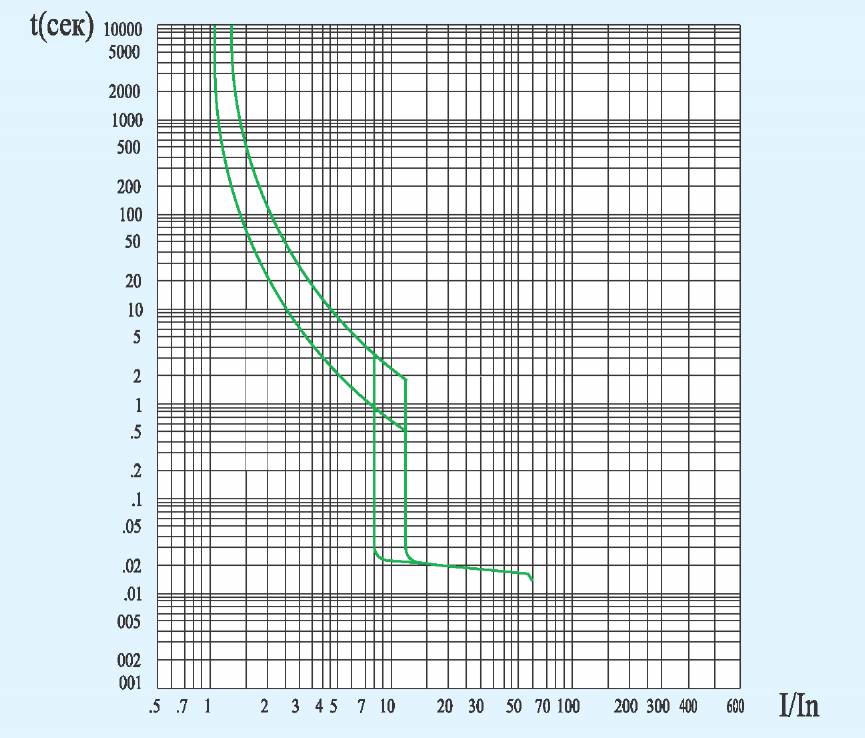

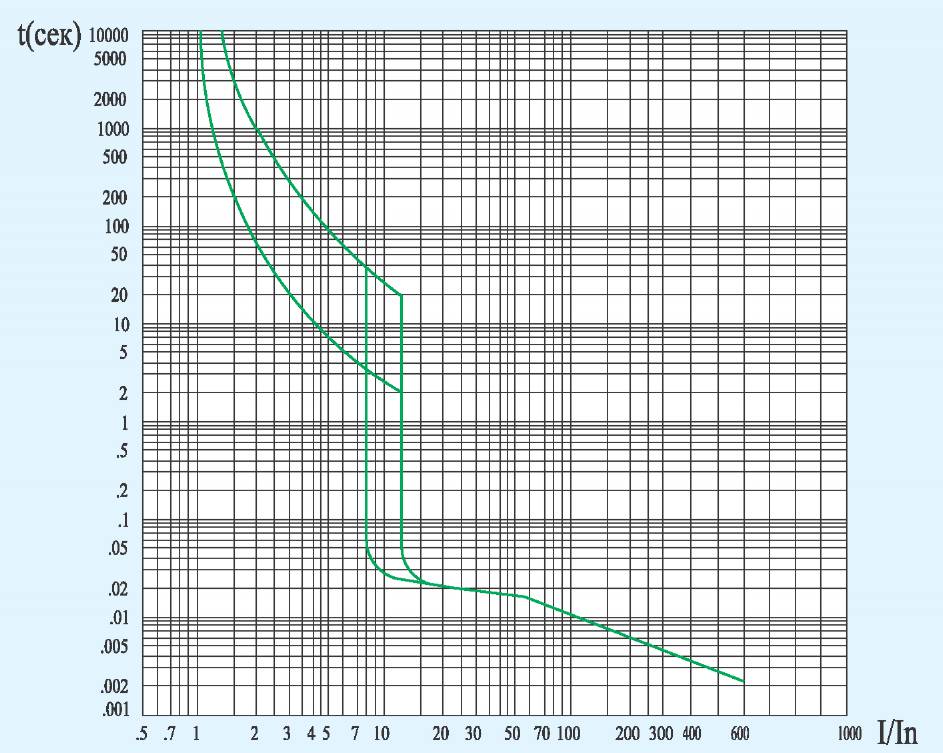

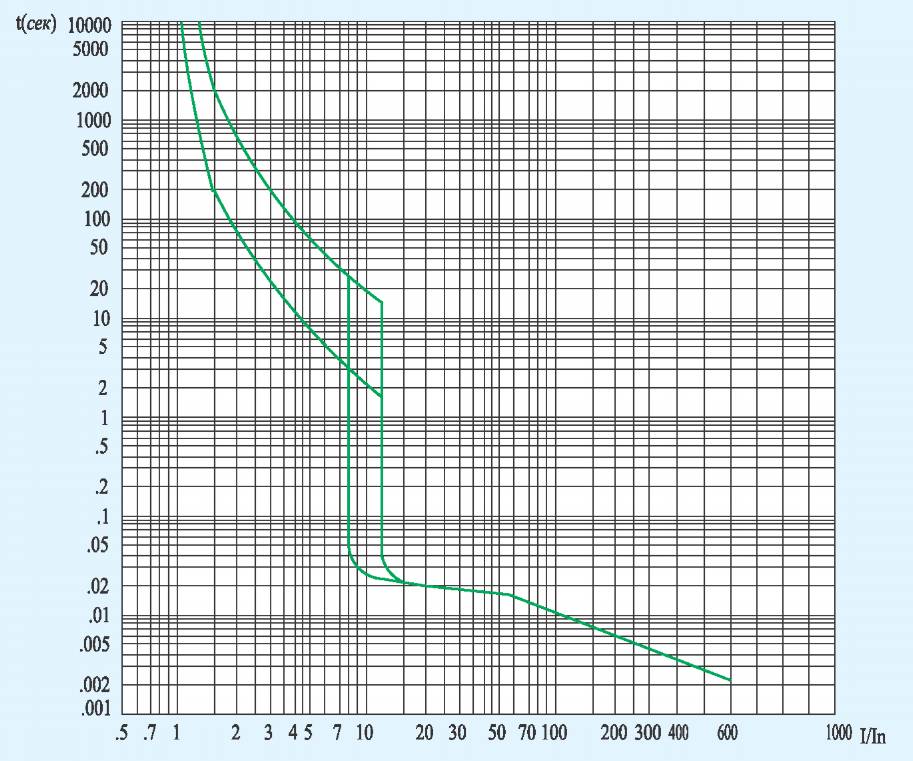

7.1 Время-токовые характеристики ( при окружающей температуре 40°С )

CHINT

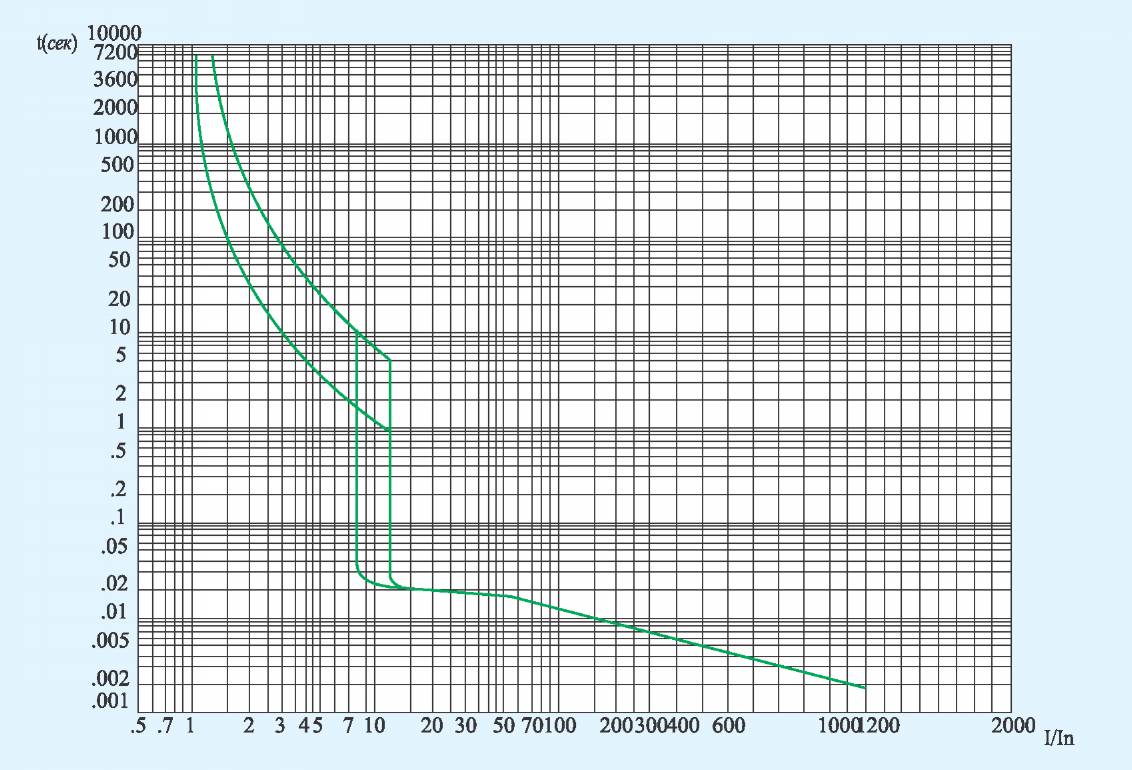

NM8-125(16A, 20А)

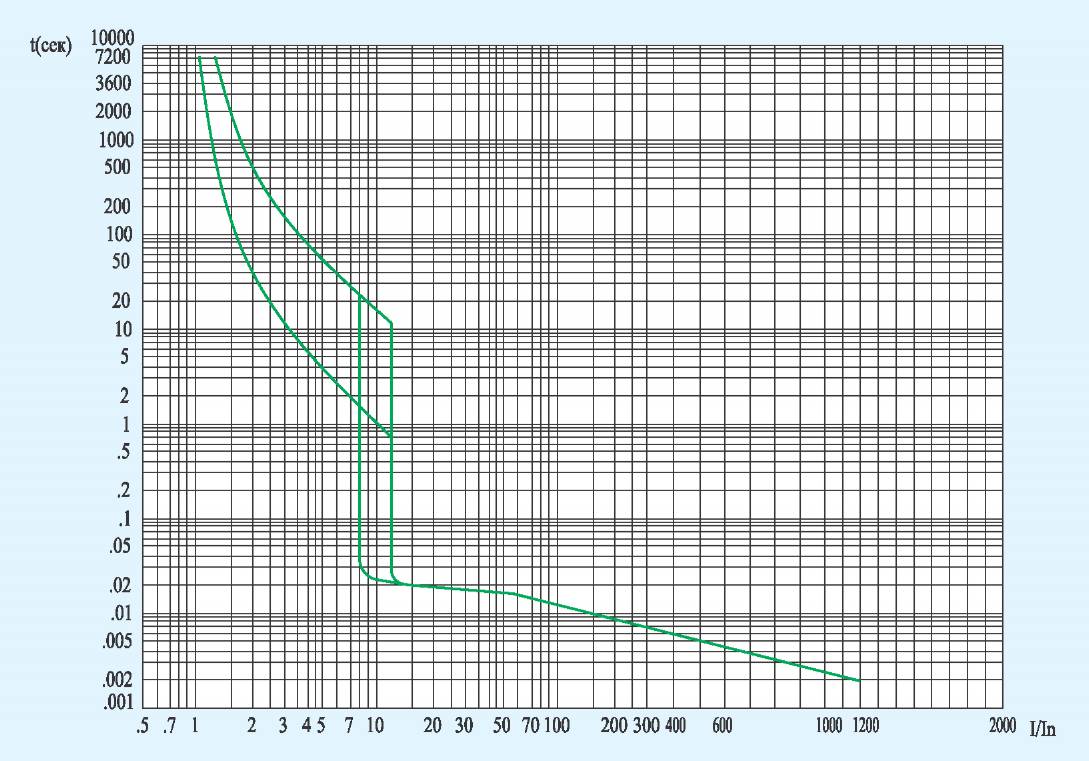

NM8-125(25A, 32A)

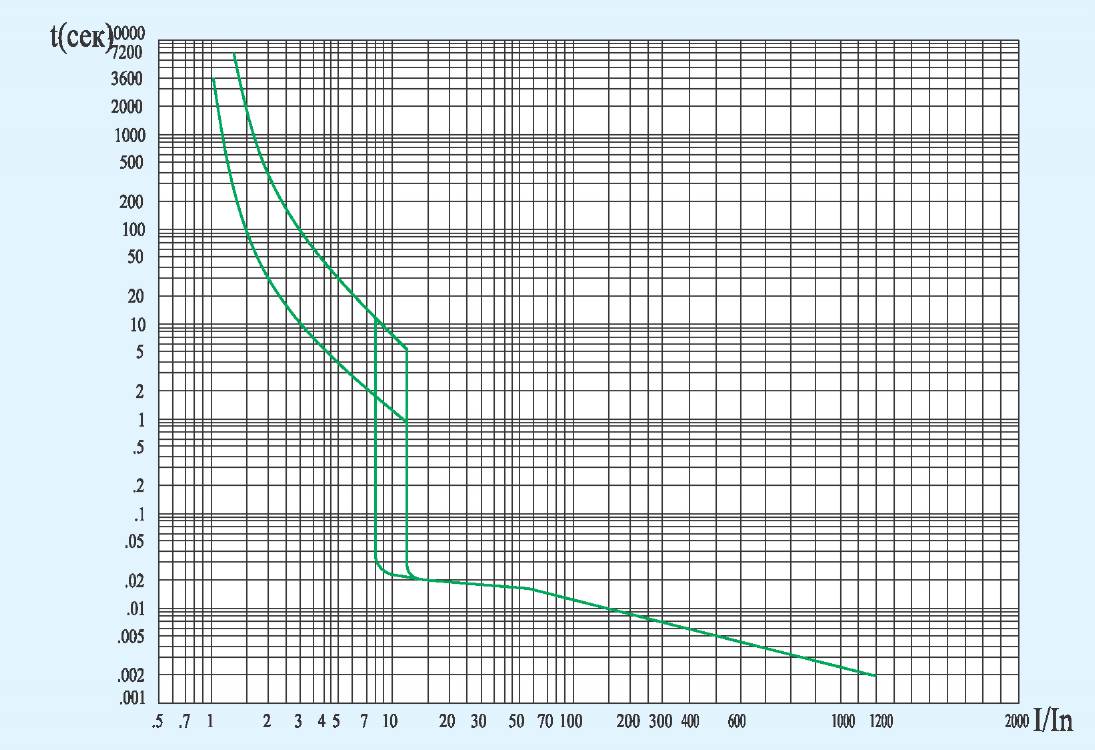

NM8-125(40A, 50A)

CHINT

Автоматические

выключатели

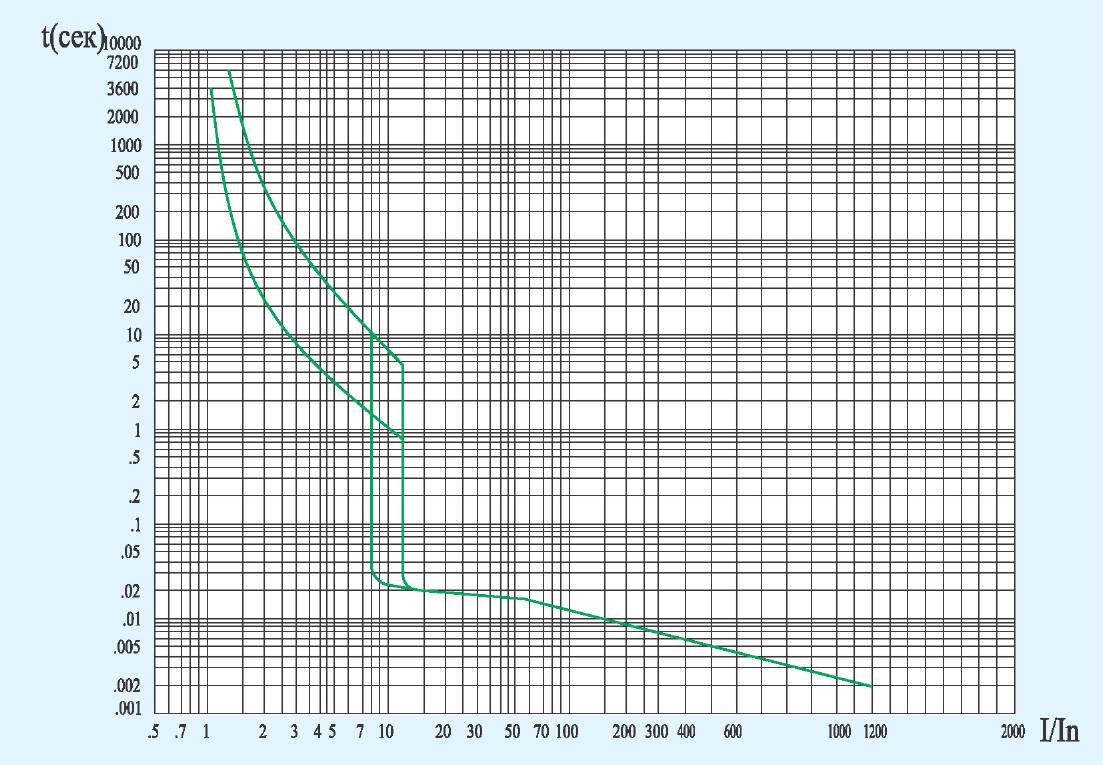

NM8-125(63A, 80A, 100A)

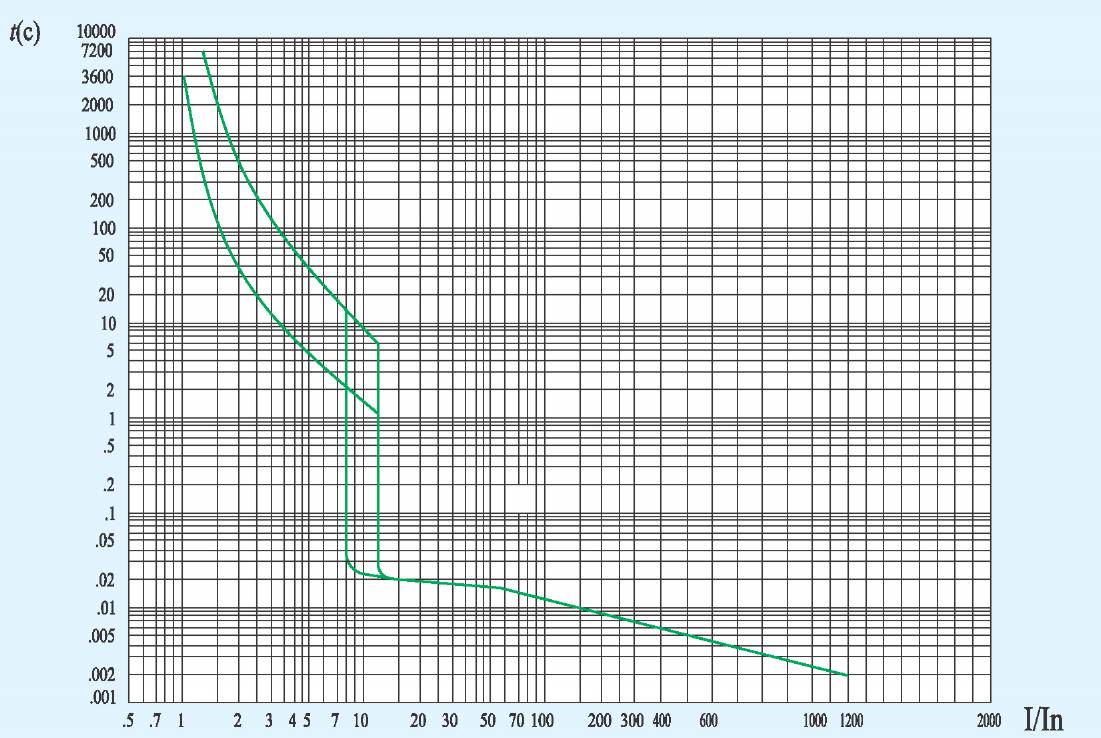

NM8-125(125A)

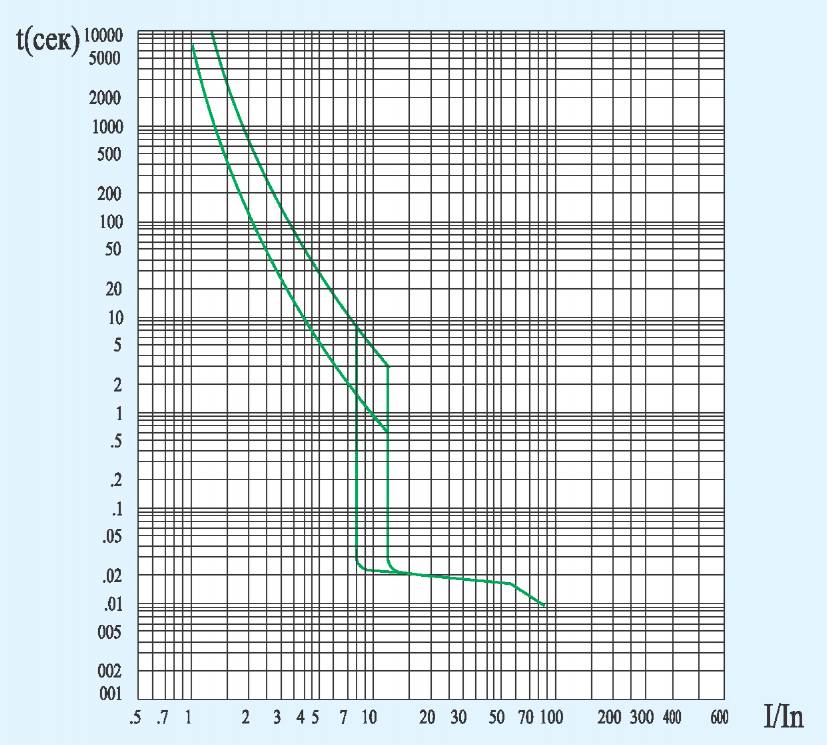

NM8-250(100A)

NM8-250(160A)

CHINT

Автоматические

выключатели

NM8-250(200A, 250A)

NM8-400, 630(250A~500A)

NM8-800,1250(630А~800А)

NM8-800, 1250(800А~1250А)

CHINT

Автоматические

выключатели

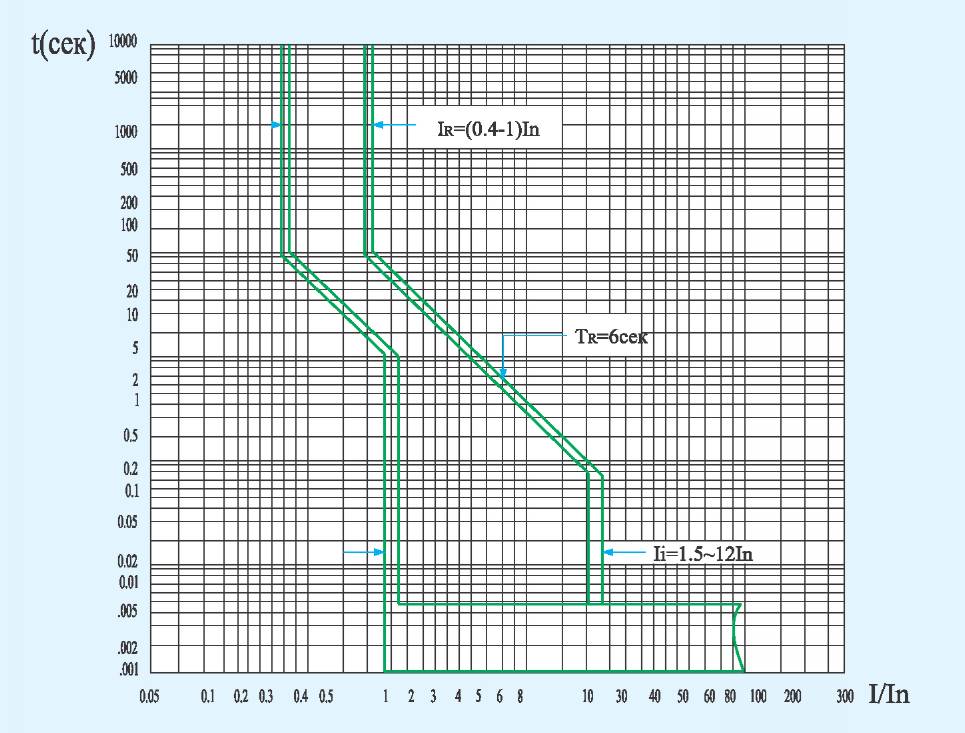

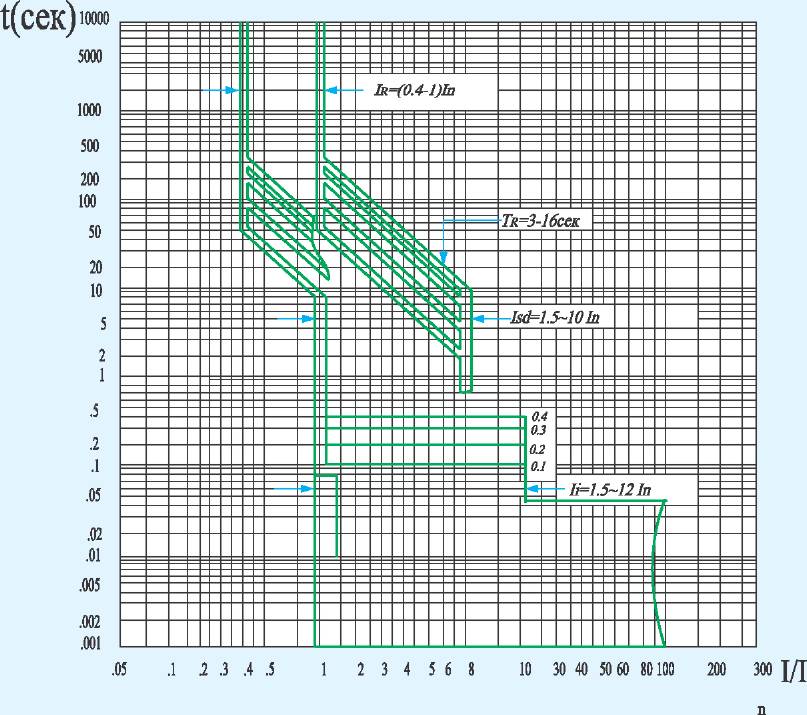

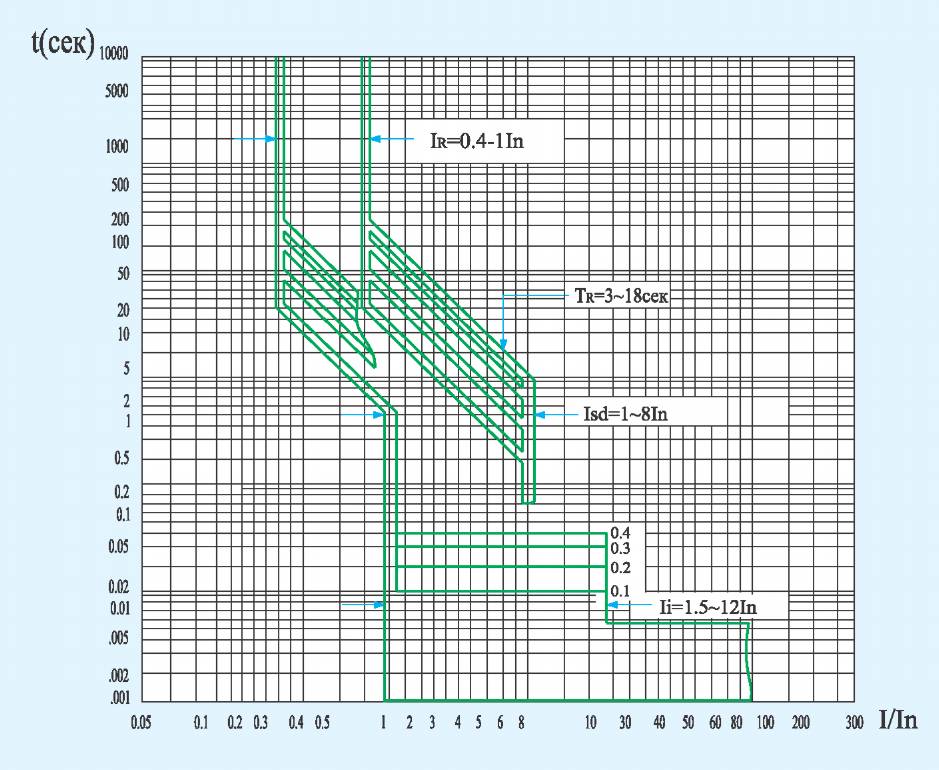

Электронный расцепитель NM8S-125,250(40А~250А)

NM8S-400, 630(250А~630А)

NM8S-800,1250(630А~1250А)

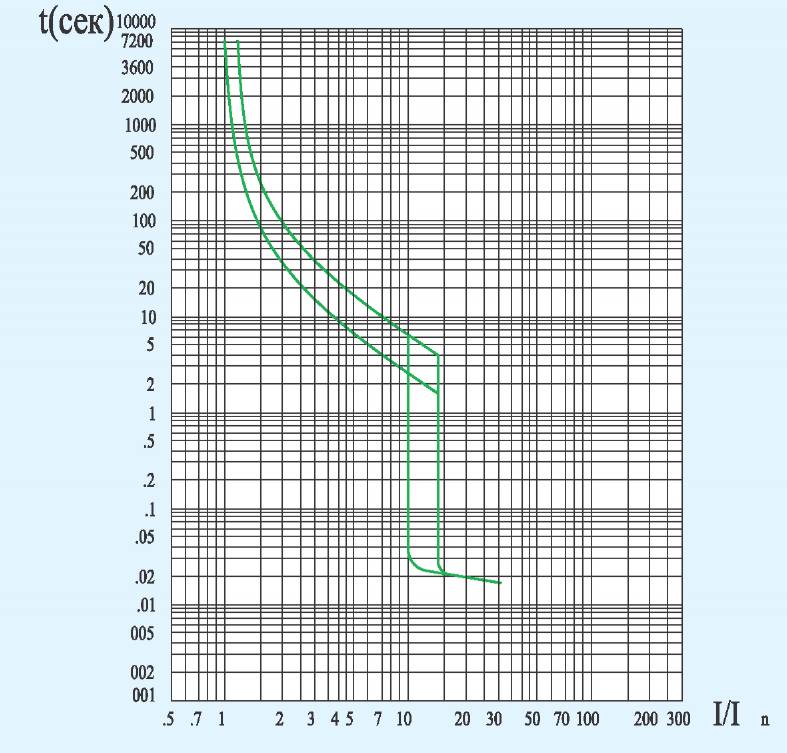

Для защиты электродвигателей NM8-125, 250,400, 630(16А~500А)

Автоматические

выключатели

7.2 Температурная зависимость

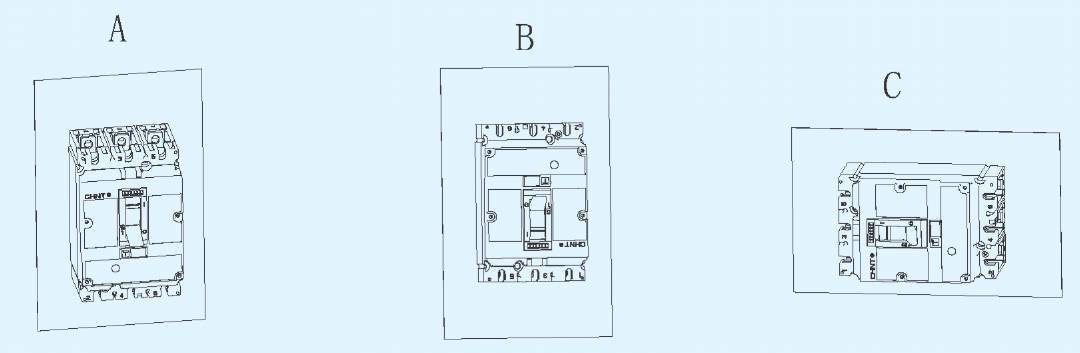

8.2 Способы установки выключателей в пространстве

Выключатели стационарного и втычного исполнений могут быть установлены в следующих положениях.

С изменением температуры окружающей среды изменяется защитная характеристика в зоне токов перегрузки( изменяется значение тока срабатывания). 7.2.1 Значения температурных коэффициентов в зависимости от температуры окружающей среды для выключателей с тепловым и электромагнитным расцепителями

Температура окружающей среды, °С	-40		-35		-30		-25		-20		-15		-10		-5
Температурный коэффициент	1.4		1.375		1.35		1.325		1.3		1.275		1.25		1.225

Температура 01фужающей среды, °С	0	5		10	15	20	25	30	35	40	45	50	55	60	65	70
Температурный коэффициент	1.2	1.175		1.15	1.125	1.1	1.075	1.05	1.025	1.0	0.975	0.95	0.925	0.90	0.875	0.85

7.2.2 Значения температурных коэффициентов для выключателей с электронными расцепителями

Диапазон токов Температура	С 10	15	20	25	30	35	40	45	50	55	60	65	70
NM8S-125S/H(40~125)								1	1	1	1	1	1
NM8S-250S/H(125~160)								1	1	1	1	1	1
NM8S-250S/H(200~250)								1	1	0.95	0.95	0.90	0.90
NM8S-630S/H/R(250~400)								1	1	0.98	0.95	0.93	0.90
NM8S-630S/H/R(500~630)								0.98	0.95	0.93	0.90	0.88	0.85
NM8S-1250S/H/R(630~800)								0.975	0.975	0.95	0.95	0.925	0.925
NM8S-1250S/H/R(1000~1250)								0.95	0.9	0.875	0.80	0.80	0.80
