8. Установка и монтаж автоматических выключателей

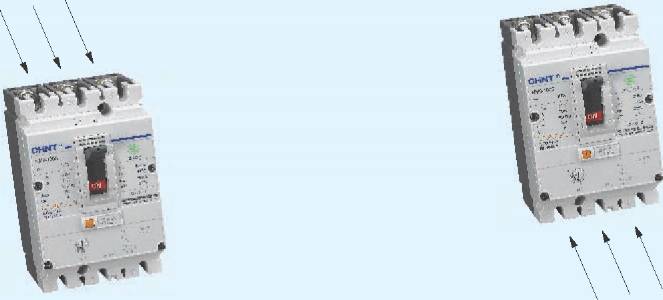

8.1 Способы подвода питания ( линии)

CHINT

Подсоединение питания к выключатели можно осуществлять сверху или снизу, т.к. место подвода не оказывает существенного влияния на работоспособность и характеристики выключателей.

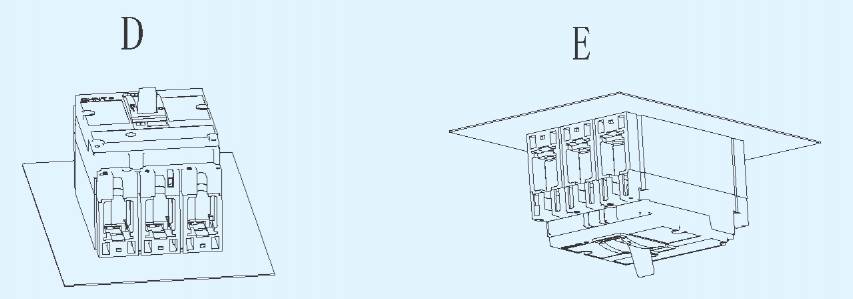

i.3 Способы установки и крепления

i.3.1 Выключатели стационарного и втычного исполнений могут монтироваться следующим образом.

На панели решётчатого типа

На сплошной панели

На монтажных рейках и профилях

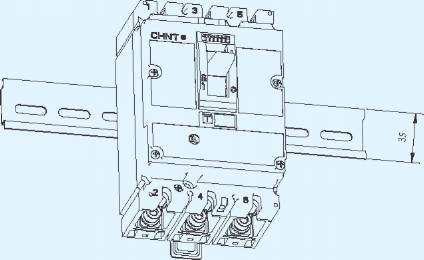

8.3.2 Автоматические выключатели типов NM8(S)-125,250 стационарного исполнения переднего присоединения крепятся к DIN - рейке с помощью переходной панели.

8.4 Расстояния безопасности

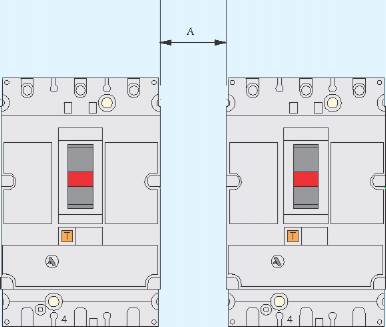

8.4.1 Минимальные расстояния между выключателями

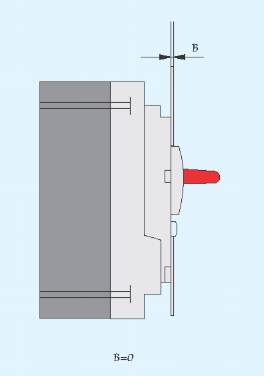

8.4.2 Минимальное расстояние между выключателем и защитной оперативной панелью для управления выключателем выступающей за панель рукояткой.

Автоматические

CHINT

выключатели

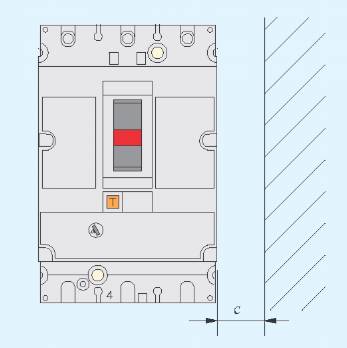

8.4.3 Минимальные расстояния между выключателем и боковой стороной защитной панели.

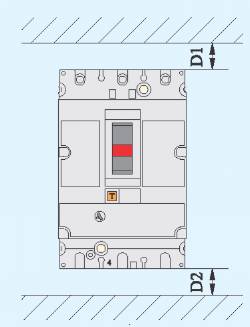

8.4.4 Минимальные расстояния между выше и нижерасположенными частями и выключателями

Окрашенные или неокрашенные металлические панели, Изолированные металлические панели или токоведущие проводники и шины

Выключатели серии NM8		С	Расстояния до изолированных металлических панелей или изолированных проводников, мм		Расстояния до окрашенных или неокрашенных метал, панелей, мм
			D1	D2	D1	D2
	Ue<440S	5	30	30	35	35
NM8-125	Ue<600S	10	30	30	35	35
	UeS=600S	20	30	30	35	35
NM8S-125	Ue<S440S	5	30	30	35	35
NM8-250	Ue<6005	10	30	30	35	35
NM8S-250	Ue3=600S	20	30	30	35	35
NM8-400,630, NM8S-400, 630	UeS=440S	5	30	30	60	60
	Ue<6005	10	30	30	60	60
	Ue<6005	20	30	30	100	100
NM8-800,1250,	Класс S/H	10	130	100	70	70
NM8S-800,1250	Ue =1000	10	300	250	200	200

Примечание: При напряжениях 5500V, присоединяемые проводники перед монтажом должны быть изолированы.

8.5 Способы присоединения проводников 8.5.1 Присоединение кабелей и медных шин

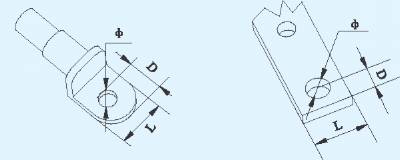

а. Винты ( болты ) для переднего присоединения медных ( алюминиевых ) кабелей и медных шин к внутренним зажимам Размеры присоединительных винтов и болтов NM8-125: Мб

Медная шина для [NM8(S)-1250]

Наконечник для присоединения жил медных кабелей

Наконечник для присоединения жил алюминиевых кабелей

Медная шина

NM8S-125, NM8-250, NM8S-250: М8 NM8-400, 630, NM8S-400, 630: М10 NM8-800,1250, NM8S-800,1250: М10

b. Болты и винты для переднего присоединения медных (алюминиевых) кабелей и медных шин к внешним выводам NM8-125: Мб

NM8S-125, NM8-250, NM8S-250: М8 NM8-400,630, NM8S-400, 630: М12 NM8-800,1250, NM8S-800,1250: М10

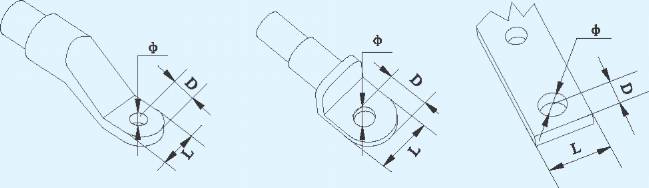

Наконечник для присоединения жил медных кабелей

Медная шина для [NM8(S)-1250]

Внешние выводы выключателей для переднего присоединения

Наконечник для присоединения Медная шина жил алюминиевых кабелей

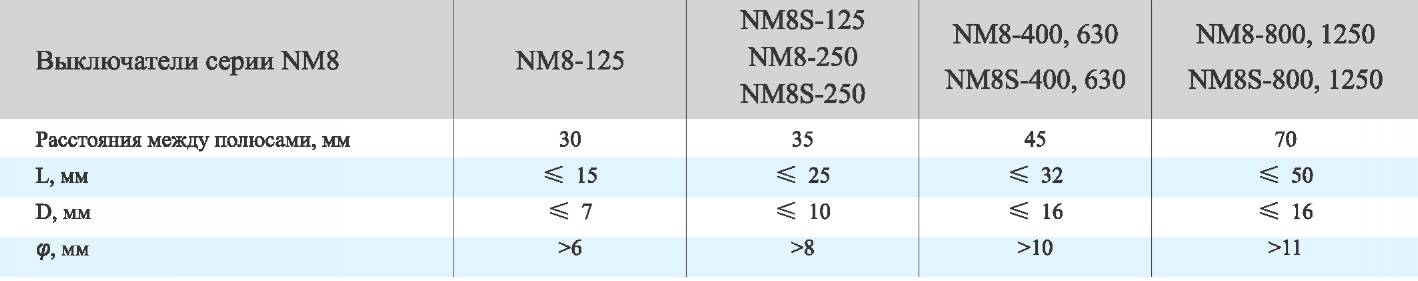

Выключатели серии NM8	NM8-125	NM8S-125 NM8-250 NM8S-250	NM8-400, 630 NM8S-400, 630		NM8-800,1250 NM8S-800, 1250
Расстояние между полюсами, мм	30	35	52.5	70	70
L, мм	5= 15	25	< 40	во	45
D, мм	s= 7	^ 10	< 20	20	S= 16
q>, мм	>6	>8	>12	>12	>11

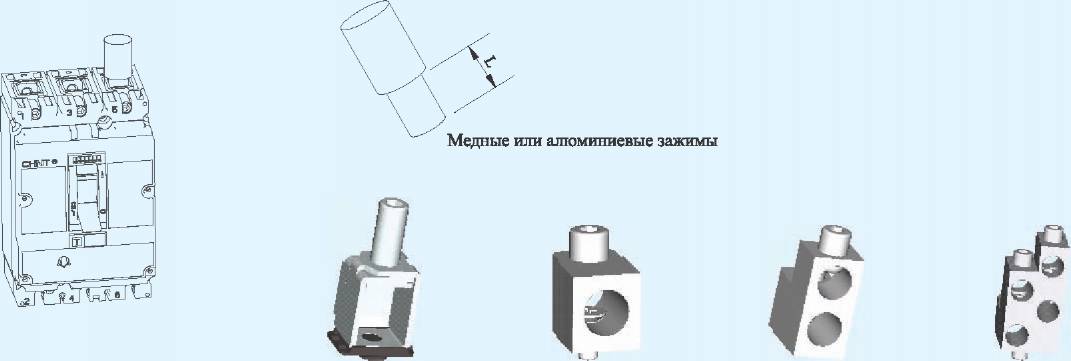

8.5.2 Присоединение к гнездовым зажимам

Заднее присоединение проводников (к шинам)

Для данного способа монтажа выводы выключателя должны быть предназначены для присоединения медных шин

	NM8-400, 630 NM8S-400, 630
Число проводов в	ажиме1	2		4
L, мм	26	30,60		30
Сечение, мм²	35-370	35-185		35-125
NM8	NM8-125		NM8S-125 NM8-250 NM8S-250
L, мм	16		20
Сечения, мм²	2.5-70		2.5-185

Присоединение к втычному исполнению выключателей

Втычное исполнение

Применяется два способа присоединения кабелей и шин: фронтальное и вертикальное, при присоединении шинами существует ограничение по ширине присоединяемой шины.

Присоединение шинами

Ограничение ширины при присоединении шинами

Фронтальное динение

Ограничение ширины

при присоединении шинами

Фронтальное присоединение

Вертикальное присоединение

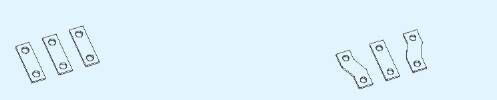

8.5.5 Стандартные сечения присоединяемых медных кабелей и шин

ток, А		16	20	25	32	40	50	63	80	100	125	160	200	250	315	350	400	500	630	700	800	1000	1250
Сечение, мм²	Жилы медных кабелей	2.5	2.5	4.0	6.0	10	10	16	25	35	50	70	95	120	185	185	240	2X150	2X185	2X240	2X240	-	-
Сечение, мм²	Медные пшны																	2X30 X5	2X 40X5	2X 50X5	2 X50 X5	2X 60X5	2X 70X5

8.5.6 Сечение присоединяемых проводников

	Медные проводники		Алюминиевые проводники		Гнущиеся шины
Ш(А)	Поперечное сечение, мм²		Поперечное сечение, мм²		Размеры, мм
Ш(А)	Мин.	Макс.	Мин.	Макс.	Min.	Мах.
10	1.5	2.5	1.5	2.5
16	1.5	2.5	2.5	4
20	2.5	4	4	6
25	2.5	4	4	6
32	4	6	6	10
40	6	10	10	16
63	10	16	16	25
80	16	25	25	35
100	25	35	35	50
125	35	50	50	70
160	50	70	70	95
200	70	95	95	120
250	95	120	150	185
315	120	185	185	240
400	185	240 2X120	240 2X150	2X150 3X120
	Медные проводники		Алюминиевые проводники		Гнущиеся шины
In, A	Поперечное сечение, мм²		Поперечное сечение, мм²		Размеры, мм
In, A	Мин.	Макс.	Мин.	Макс.	Мин.	Макс.
500	2X150	2X185	2X150	2X185 4X120
630	2X150	2X185	2X185	2X185 4X150		2X40X5
800	2X185 2X120	2X240 4X150	2X185 3X150	3X240 4X185	2X50X5	2X50X10
1000	2X240 3X185 4X150	3X240 4X185	3X185 4X150	3X240	2X32X5	2X50X5
1250	3X185 4X150	4X240	3X240	4X240	2X50X10	3X50X5
1600	4X185	4X240	4X240	6X240	3X50X5	2X60X10

8.6 Габаритные и установочные размеры

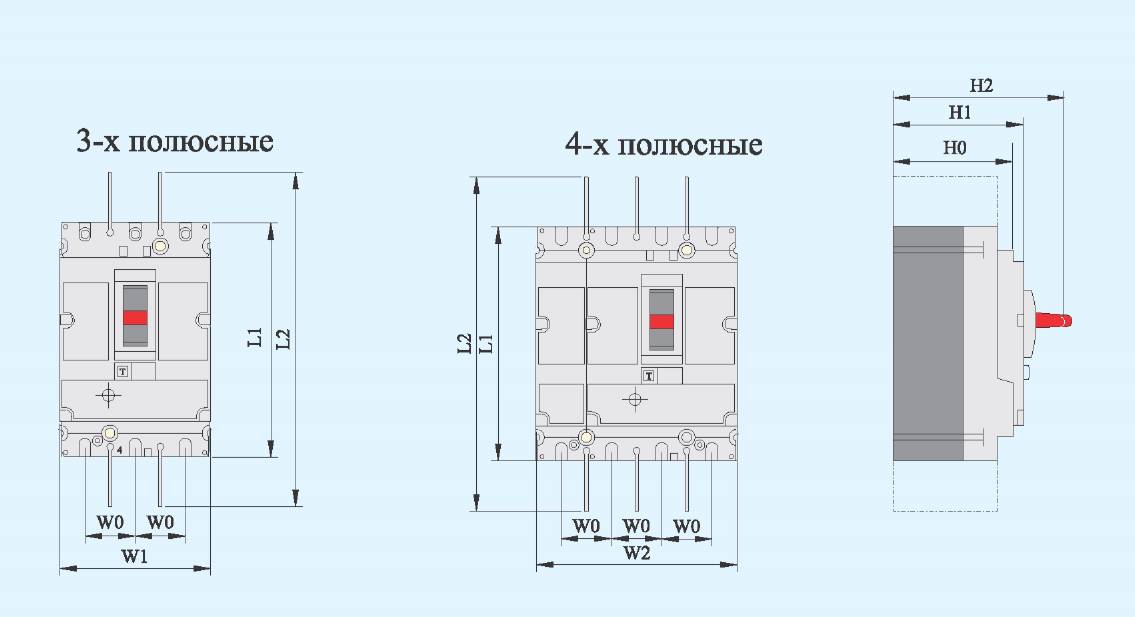

8.6.1 Габаритные и установочные размеры стационарного исполнения переднего присоединения

размеры

CHINT

Автоматические

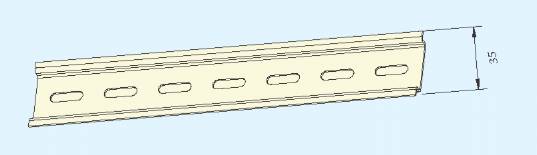

DIN-рейка для [NM8(S)-125,250]

выключатели

Разметка шин

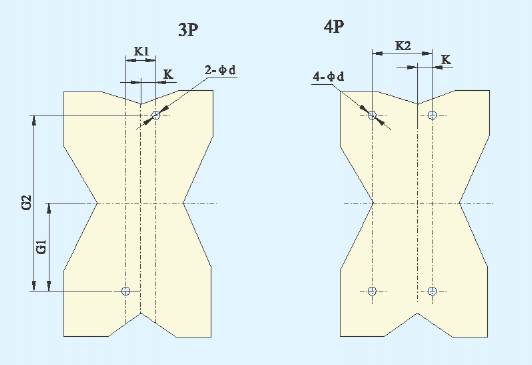

Разметка монтажной панели

(мм)

	L1	L2	НО	HI	H2	К	К1	К2	G1	G2	W0	W1	W2	d
NM8-125	140	240	72	79	103	15	30	60	56	112	30	90	120	6
NM8S-125/NM8-250/NM8S-250	157	357	82	88	126	17.5	35	70	62.5	125	35	105	140	6
NM8-400,630/NM8S-400,630	255	474	95	113	168	22.5	45	90	100	200	45	140	185	6
NM8-800,1250/NM8S-800,1250	370	570	132	144	206	35	70	140	120	240	70	210	280	7

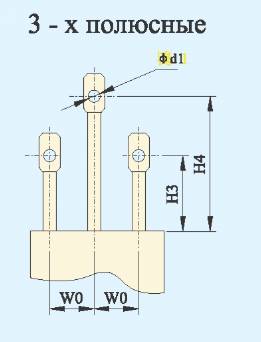

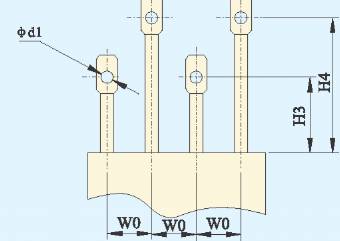

8.6.2 Габаритные и установочные размеры выключателей заднего присоединения (к шинам)

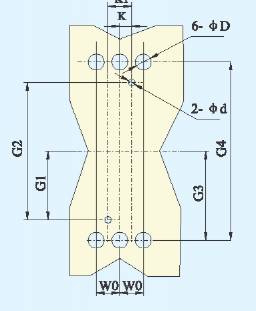

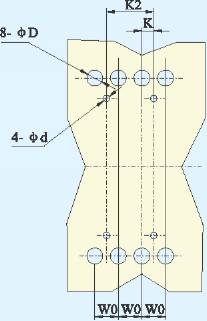

Разметка монтажной панели

4-х полюсные

3-х полюсные

4-х полюсные

(мм)

	нз	H4	W0	К	К1	К2	G1	G2	G3	G4	d	dl	D
NM8-125	47	87	30	15	30	60	56	112	62.5	125	6	6	15
NM8S-125/NM8-250/NM8S-250 NM8-400/NM8 S-400 NM8-630/NM8S-630	57	97 100 100	35 45 45	17.5 22.5 22.5	35 45 45	70 90 90	62.5 100 100	125 200 200	72 113.5 113.5	144 227 227	6 6 6	8 13 13	20 32 32
	56

Расположение монтажных панелей

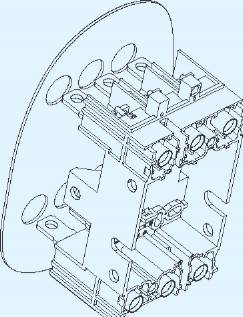

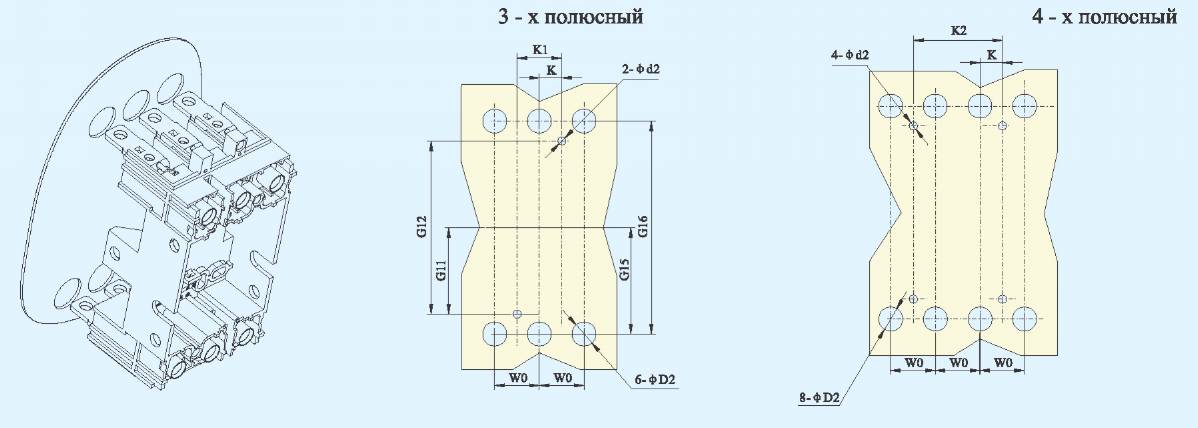

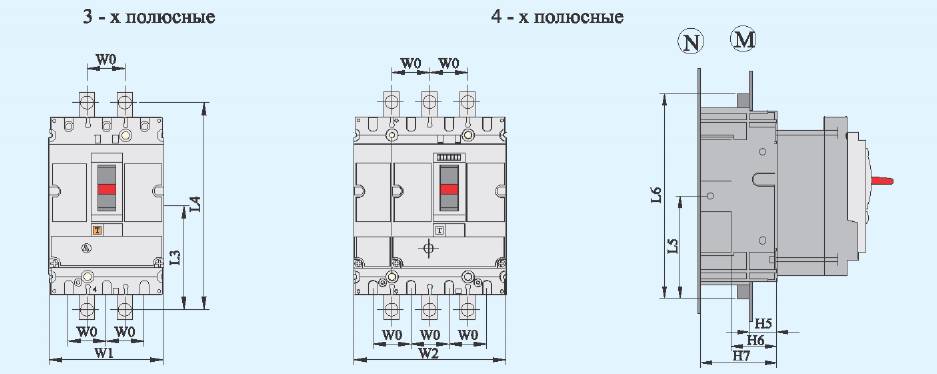

8.6.3 Габаритные и установочные размеры выключателей втычного исполнения

Разметка шин

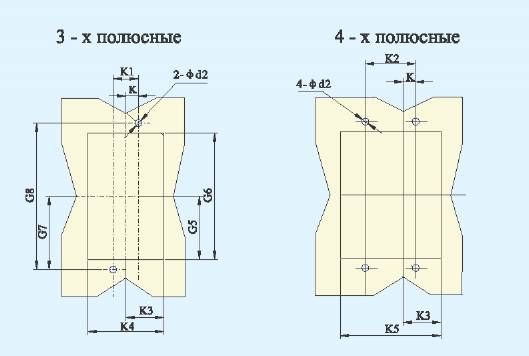

Разметка монтажной панели {

Разметка монтажной панели Луч для фронтального присоединения. Изоляционная панель должна быть установлена ранее основания и монтажной панели

3-х полюсный

2- Ф d2

4-х полюсный

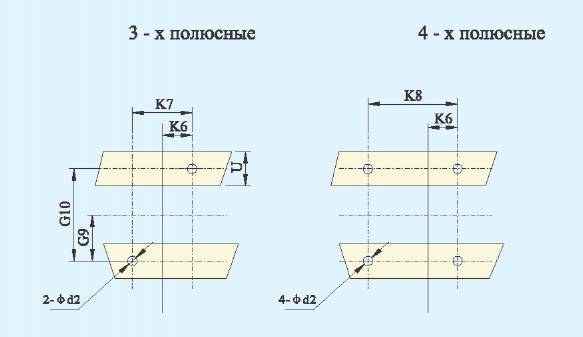

Разметка монтажной панели (§)для присоединения к тинам Изоляционная панель должна быть установлена ранее основания и монтажной панели

Ограничение по ширине шин!

3-х полюсный

4-х полюсный

Автоматические

CHINT

выключатели

Ограничение шин по ширине !

(мм)

	wo	W1	W2	L5	L6	H5	H6	Н7	К	К1	К2	КЗ	К4	К5	Кб	К7
NM8-125	30	90	120	90	180	24	40	67	15	30	60	47	94	124	30	60
NM8S-125/NM8-250/NM8S-250	35	105	140	102.5	205	27	45	75	17.5	35	70	54.5	109	144	35	70
