ЗРУ/ОЭнТ- 6- 10-УХЛ1

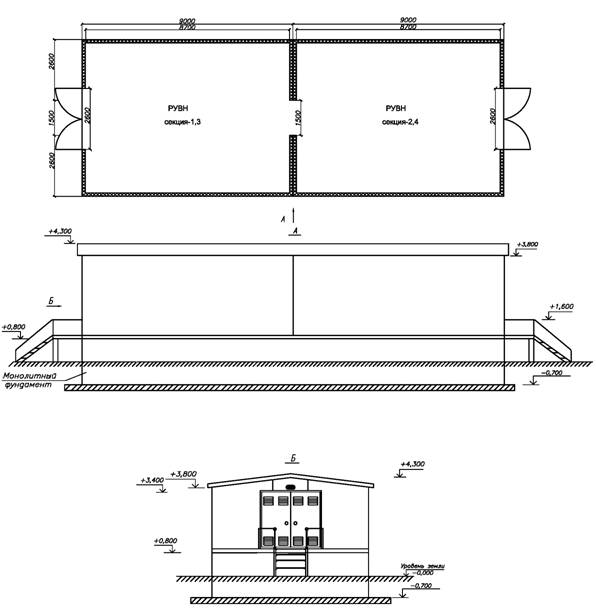

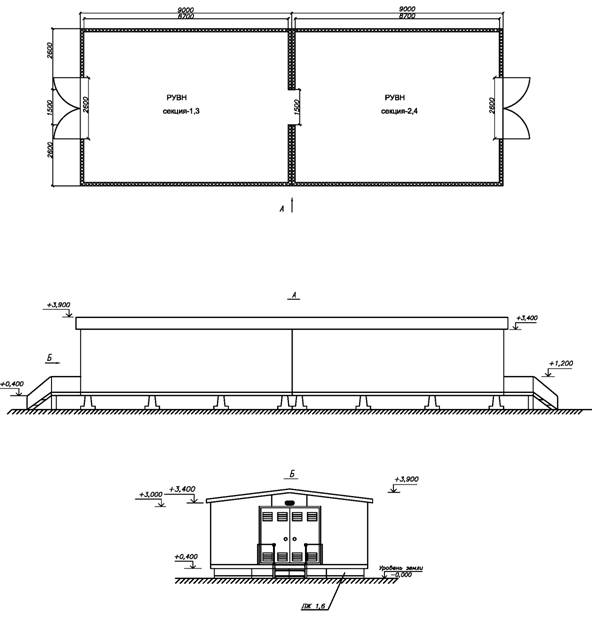

Основные размеры здания при установке на монолитный фундамент

ЗРУ/ОЭн Т- 6- 10-УХЛ1

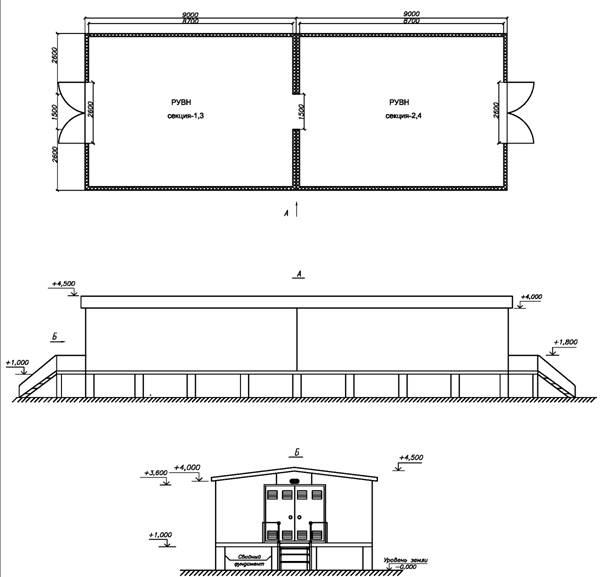

Основные размеры здания при установке на свайный фундамент

ЗРУ/ОЭн Т-6-10-УХЛ1

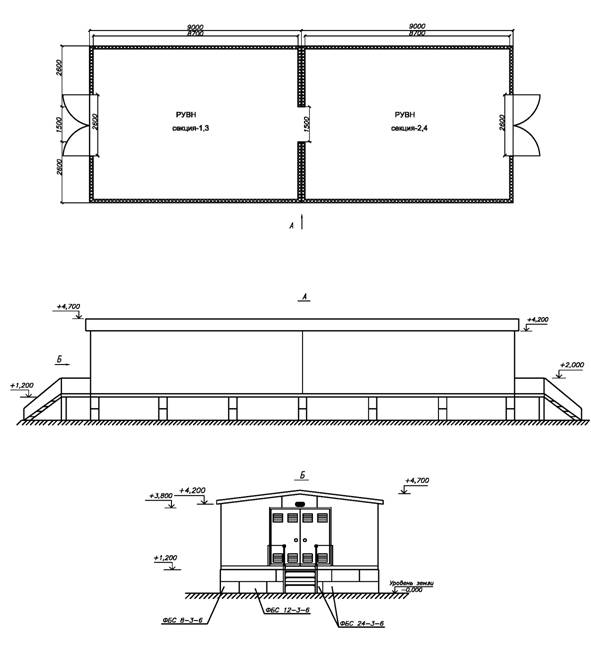

Основные размеры здания при установке на фундаментные блоки

ЗРУ/ОЭн Т-6-10-УХЛ1

Основные размеры здания при установке на лежнях

ЗРУ/ОЭн Т-6-10-УХЛ 7

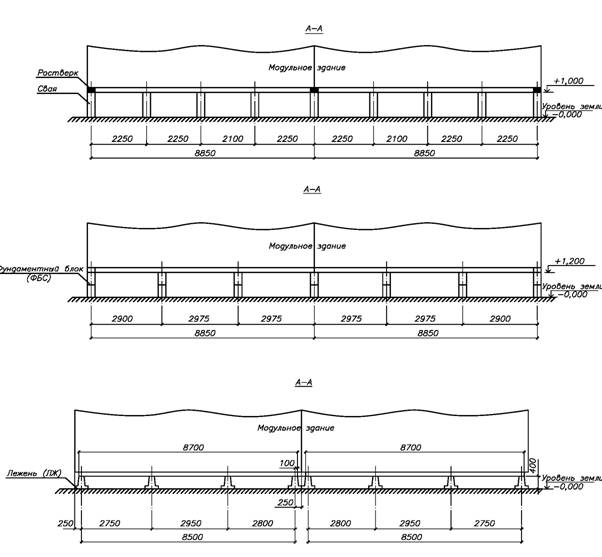

Варианты установки здания

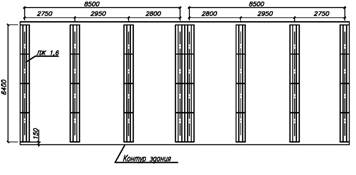

Схема плана расположения ЛЖ

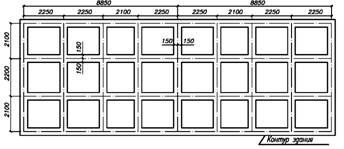

Схема плана ростверка

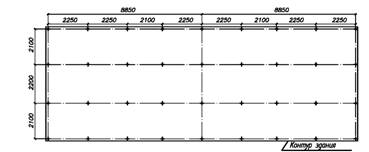

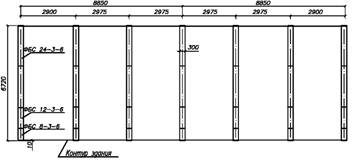

Схема плана расположения ФБС

ЗРУ/ОЭн Т-6-10-УХЛ1

Варианты установки здания

ЗРУ/ОЭн Т-6-10-УХЛ1

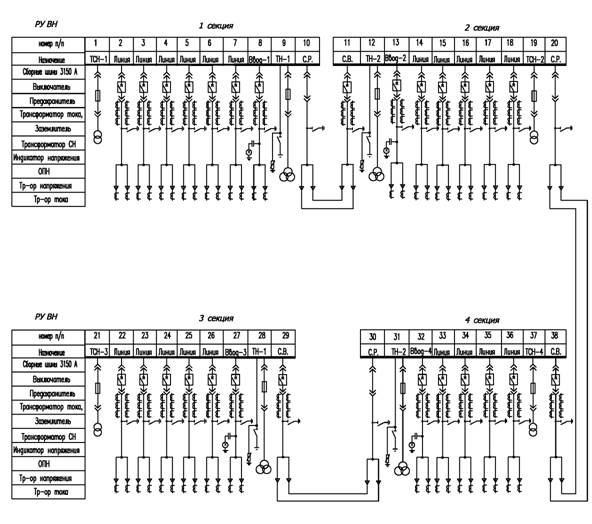

Принципиальная однолинейная схема КРУ-2—10СТ(аналог Nxair, Pixx), КС—10 (аналог D-12P)

ЗРУ/ОЭн Т- 6-10-УХЛ1

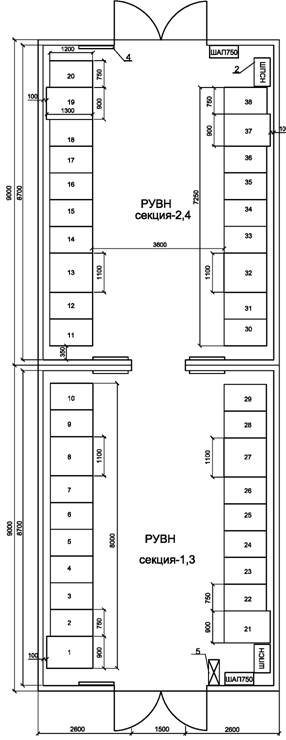

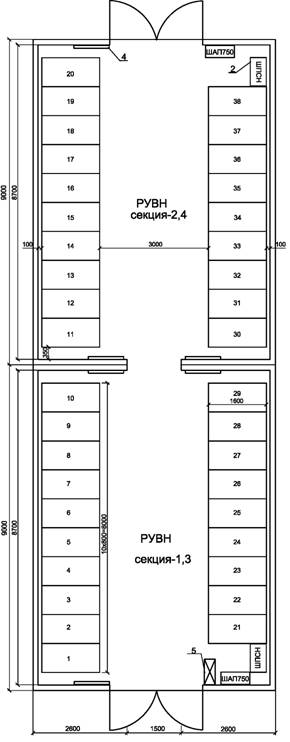

Компоновка оборудования ЗРУ с ячейками КРУ-2-10СТ (аналое Nxair, Pixx)

ЗРУ/ОЭн Т-6-10-УХЛ1

Компоновка оборудования ЗРУ с ячейками КС—10(аналог D-12P)

ЗРУ/ОЭн Т- 6- 10-УХЛ1

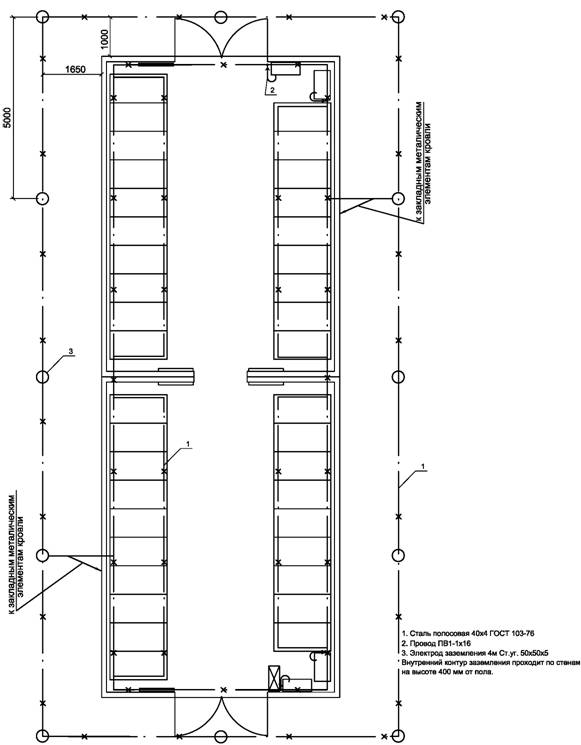

Контур заземления

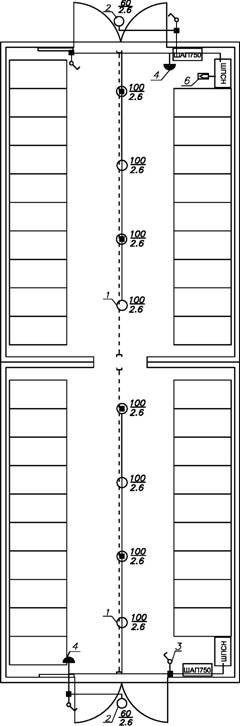

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения ~220 В

Напряжение питания сети освещения ячеек КРУ-2-10СТ(аналог Nxair, Pixx) -12В (входит в состав ячеек). 100 —Мощность лампы в светильнике, Вт

2,6м —Высота подвеса светильника над полом, м

Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .

Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1X1 7 на высоте 2,6 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1)07.

Светильники ~220 В крепятся на растяжках

Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м от пола

Датчик температуры устанавливается на стену на высоте 2м

Маркг Поз.	Обознач. ча плане	Наименование оборудованы	Кол.	Обозначение	Примечание
1		Светильники с лампами накаливания 220В	8	ПСП 44-2x40-002	Крепили на растяжках а РУВН
2		Светильники с лампами накаливания 220В	2	ПСХ 60-002	Устанавливаются на улице над дверью
3		Выключатель поворотный	4	А016-001
4		Розетка	2	Ш6-112Б
5		Коробка монтажная	8	PDM	Д3508
6		Датчик температуры	1	ДТКБ53

ЗРУ/ОЭн Т- 6-10-УХЛ1

Освещение

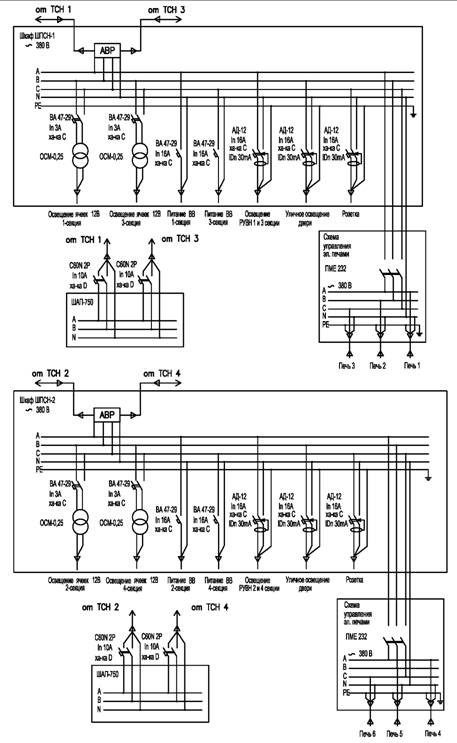

ЗРУ/ОЭнТ-6- 10-УХЛ1 Собственные нужды
