ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры

ЗРУ/ОЭнТ- 7- 10-УХЛ1

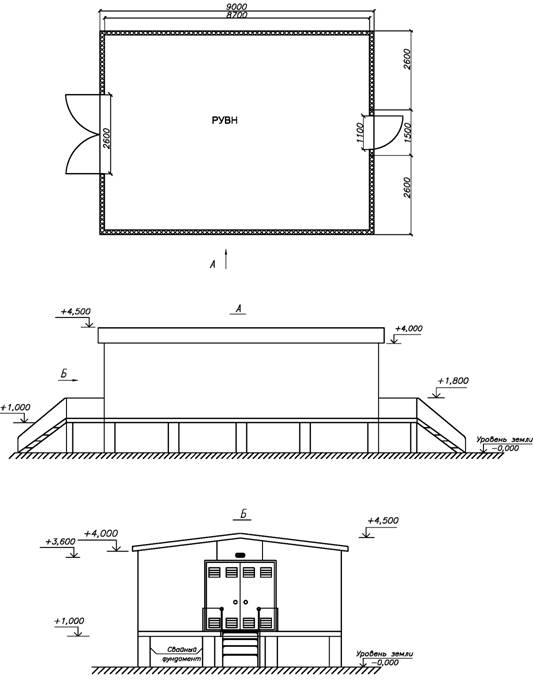

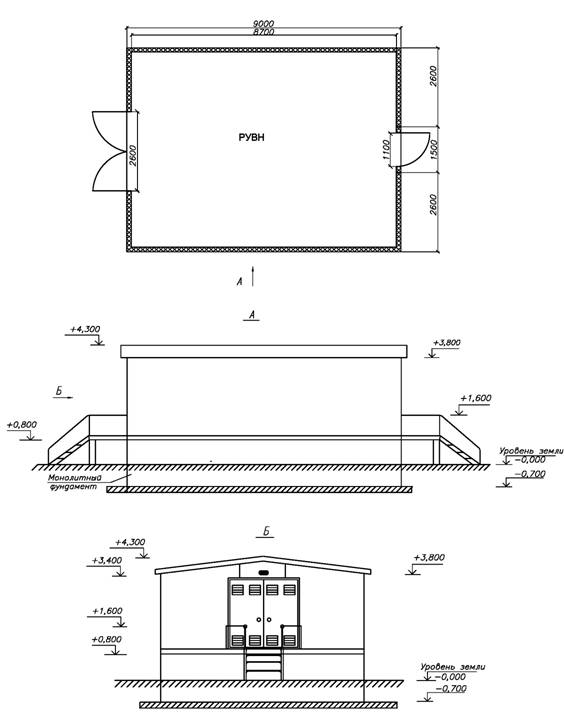

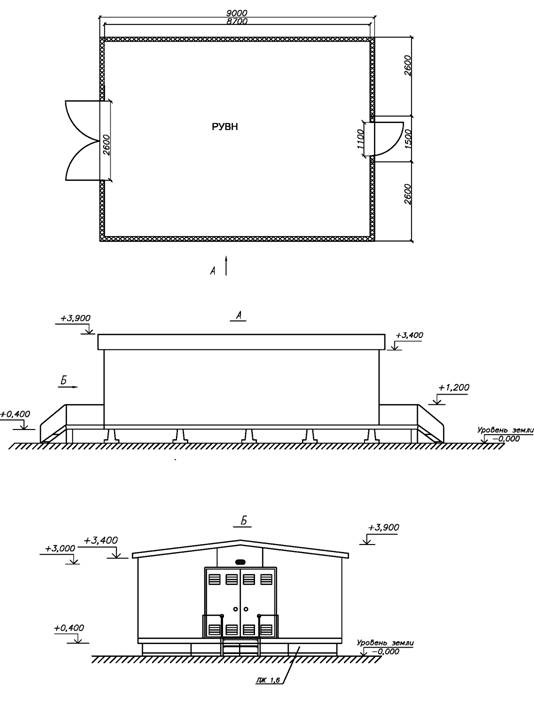

Основные размеры здания при установке на монолитный фундамент

ЗРУ/ОЭнТ- 7-70-УХЛ 7

Основные размеры здания при установке на свайный фундамент

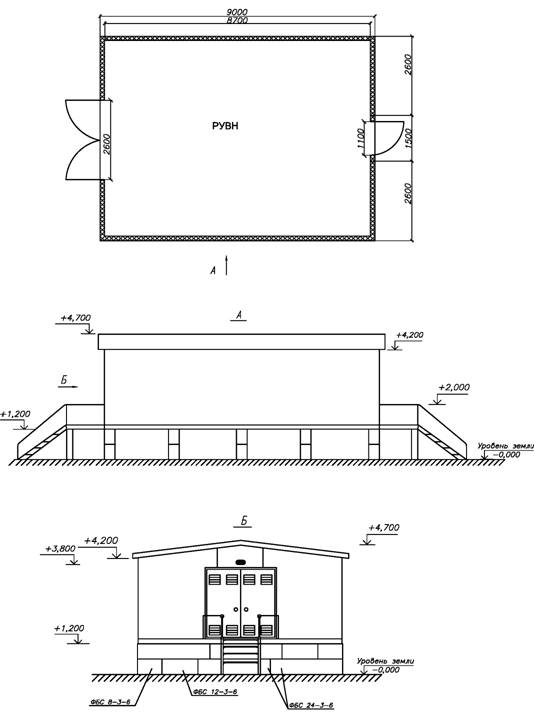

ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры при установке на фундаментные блоки

ЗРУ/ОЭнТ- 7- 10-УХЛ1

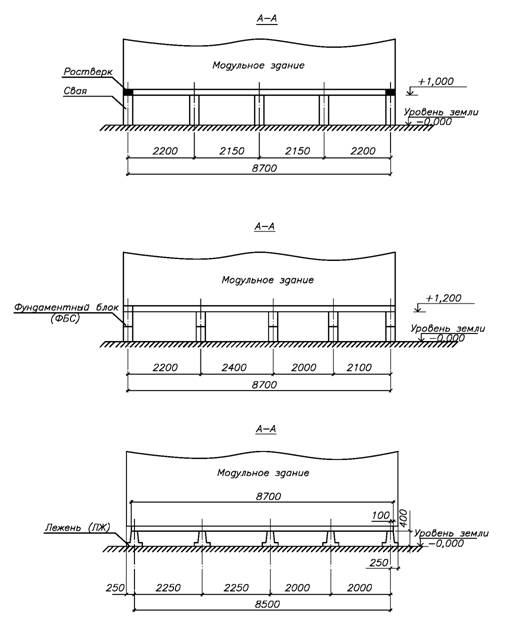

Основные размеры здания при установке на фундаментные блоки

ЗРУ/ОЭнТ- 7- 10-УХЛ1

Основные размеры здания при установке на лежнях

Установка модульного здания на фундамент

ЗРУ/ОЭнТ- 7-10-УХЛ1

Варианты установки здания

Схема плана расположения ЛЖ

Схема плана свайного поля

Схема плана расположения ФБС

ЗРУ/ОЭнТ- 7- 10-УХЛ1

Варианты установки здания

ЗРУ/ОЭн Т—7—10 УХЛ1

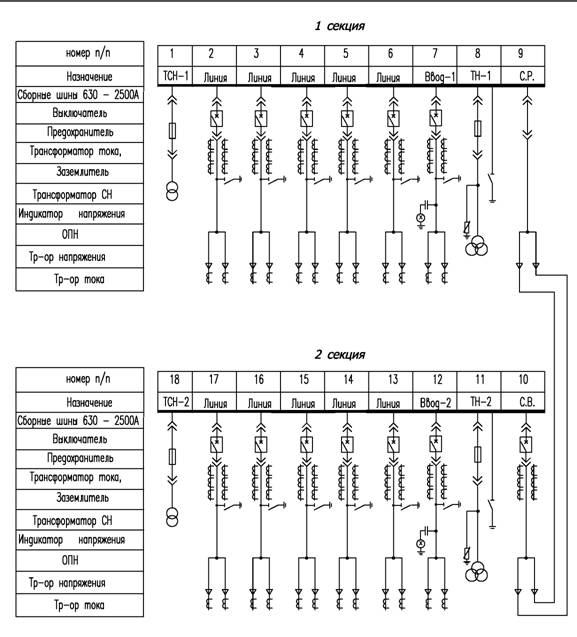

Принципиальная однолинейная схема. КРУ-2-10СТ (аналог Nxair, Pixx)

Спецификация оборудования

НаименованиеОбозначениекол.
1.Комплектное распределительное устройствоКРУ—2—1 ОСТ (аналог Nxair, Pixx)18.
2.Шкаф питания собственных нуждШПСН1.
3.Шкаф аварийного питанияШАП7501.
4.Тепловой конверторЭВНБ-1.5М 1.5кВт4.
5.Тележка для выката выключателей 1.

ЗРУ/ОЭнТ- 7- 10-УХЛ 7

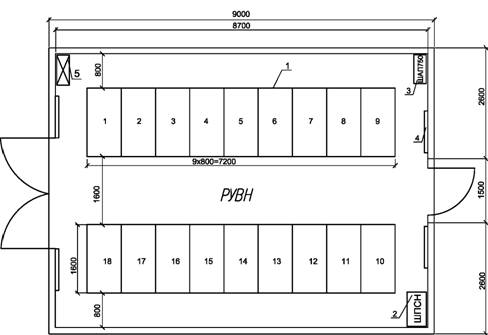

Компоновка оборудования ЗРУ с ячейками КРУ-2-10СТ (аналог Nxair, Pixx)

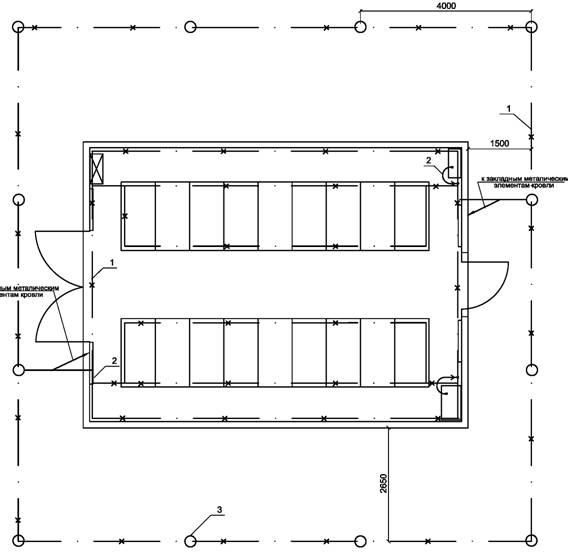

ЗРУ/ОЭнТ- 7- 10-УХЛ1 Контур заземления

Сталь полосовая 40x4 ГОСТ 103-76

Провод ПВ1 1x16

Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм от пола.

ЗРУ/ОЭнТ- 7- 10-УХЛ1 Контур заземления

Примечание:

Освещение выполнить в соответствии с ПУЭ р. 6.

Напряжение питания сети освещения -220 В.

Напряжение питания сети освещения ячеек КРУ-2-10СТ (аналог Nxair,Pixx) -12В (входит в состав ячеек). 100 —Мощность лампы в светильнике, Вт

2,6м —Высота подвеса светильника над полом, м

Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .

Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1XI7 на высоте 2,6 м. Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1X17.

Светильники -220 В крепятся на стенах и на растяжках

Штепсельные розетки -220 В устанавливаются на высоте 0,8 м. от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола

Датчик температуры устанавливается на стену на высоте 2м.

Царю. Поз. Обознач. на планеНаименование оборудованияКол.ОбозначениеПримечание
1Светильники с лампами накаливания 220В8НПП-03-100-005Устанавливаются в РУВН
2Светильники с лампами накаливания 220В4ПСП 44-2x40-002Крепится на растяжках в РУВН
3Светильники с лампами накаливания 220В2ПСХ 60-002Устанавливаются на улице над дверью
4Выключатель поворотный4А016-001
5Розетка2РА16-112Б
6Коробка монтажная6PDMЦ3508
7Датчик температуры1ДГКБ53

ЗРУ/ОЭнТ- 7- 10-УХЛ1

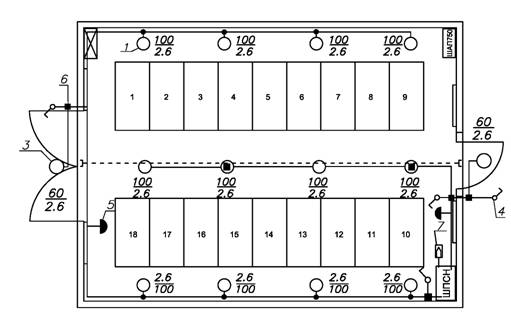

Освещение

ЗРУ/ОЭн Т- 7- 10-УХЛ1

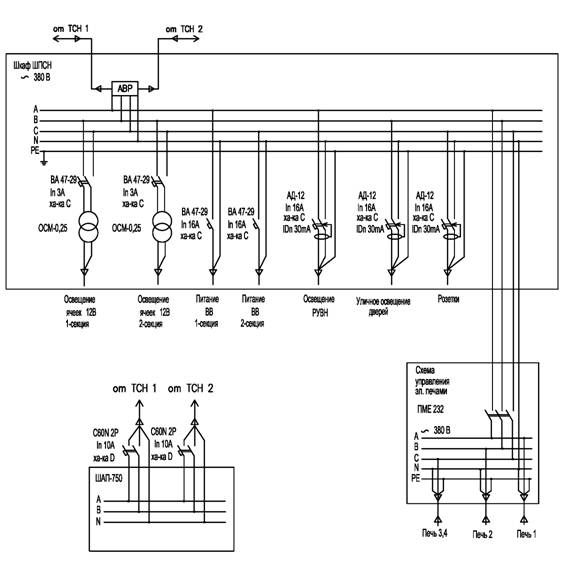

Собственные нужды.
