ЗРУ/ОЭнТ-4-10-УХЛ1 - размеры

ЗРУ/ОЭн Т—4— 10-УХЛ1

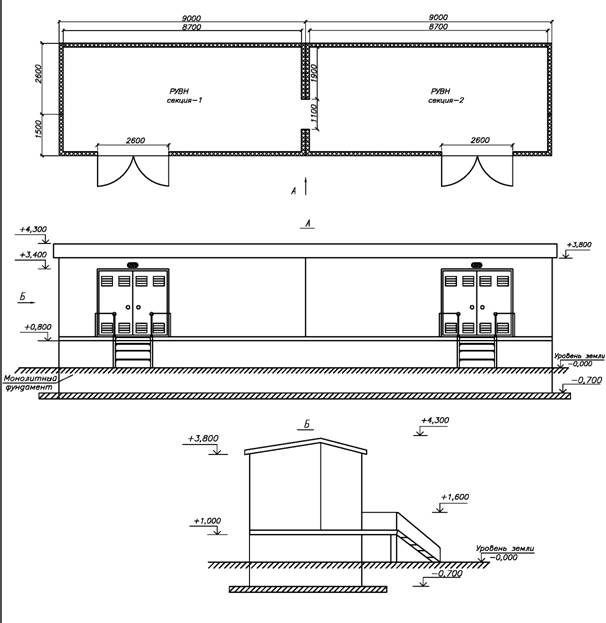

Основные размеры здания при установке на монолитный фундамент

ЗРУ/ОЭн Т—4— 10-УХЛ1

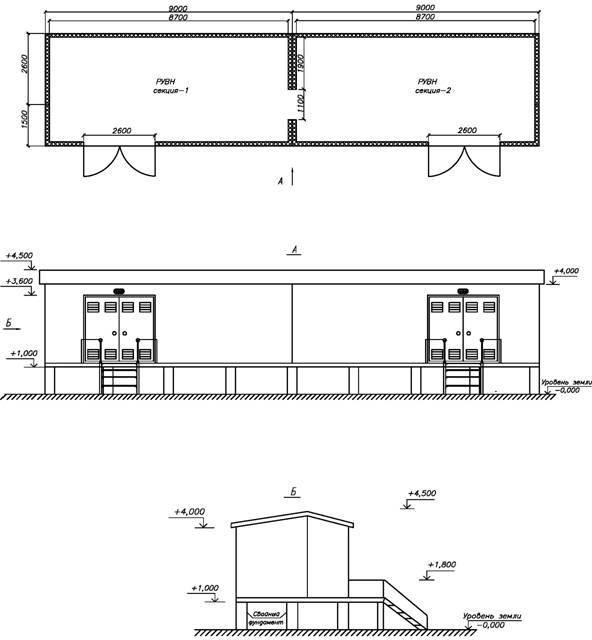

Основные размеры здания при установке на свайный фундамент

ЗРУ/ОЭн Т—4— 10-УХЛ1

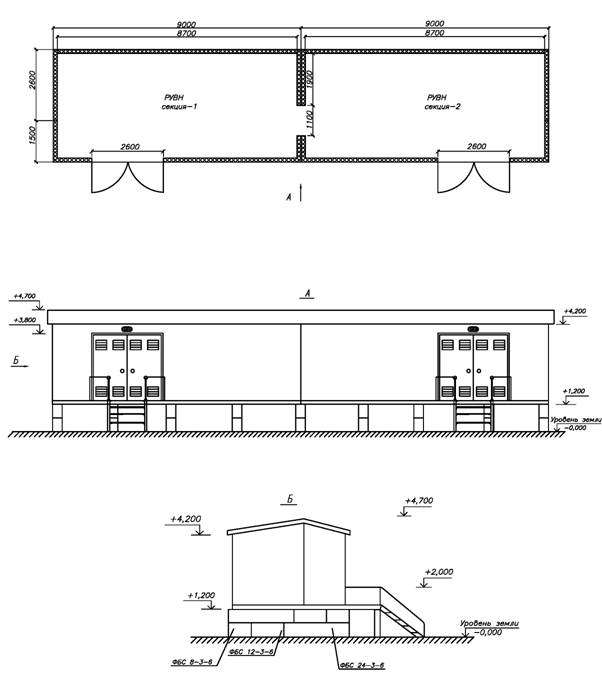

Основные размеры здания при установке на фундаментные блоки

ЗРУ/ОЭн Т—4— 10-УХЛ1

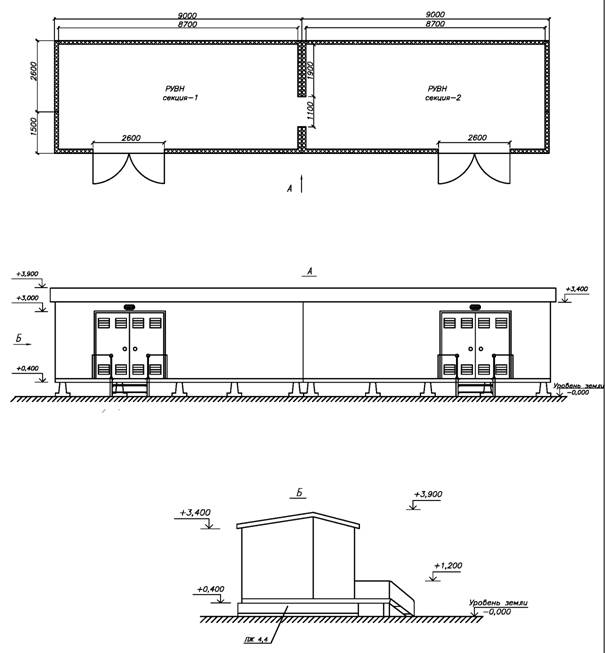

Основные размеры здания при установке на лежнях

ЗРУ/ОЭн Т—4— 10-УХЛ1

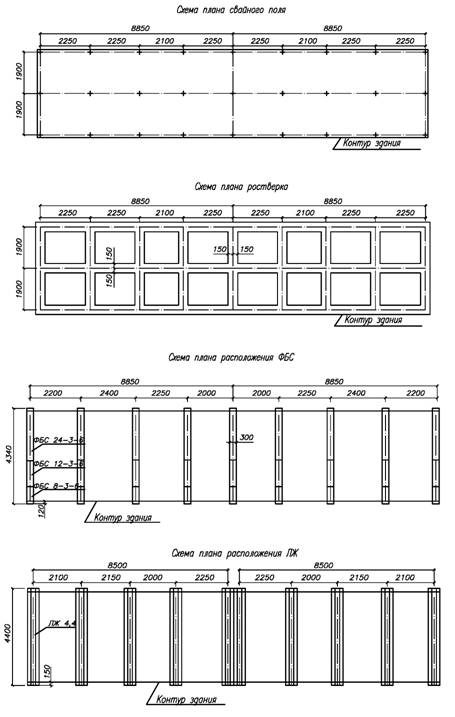

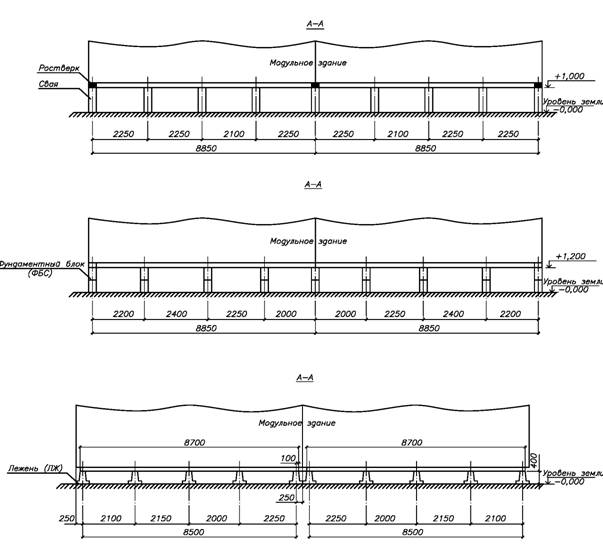

Варианты установки здания

ЗРУ/ОЭн Т—4— 10-УХЛ1

Варианты установки здания

ЗРУ/ОЭн Т—4— 10-УХЛ1

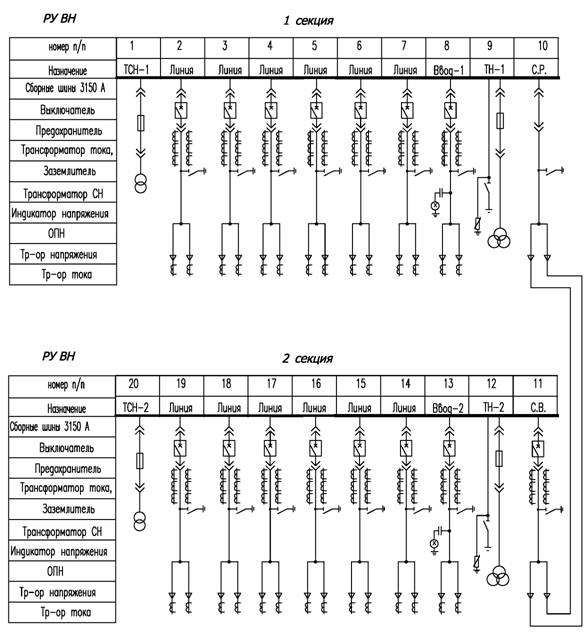

Принципиальная однолинейная схема КРУ—2—10СТ(аналог Nxair, Pixx), КС-10 (аналог D-12P)

НаименованиеОбозначениекол.
1.Комплектное распределительное устройствоКРУ—2— 10СТ (аналое Nxair, Pixx)20.
2.Шкаф питания собственных нуждШПСН1.
3.Шкаф аварийного питанияШАП7501.
4.Тепловой конверторЭВНБ—1.5М 1.5кВт4.
5.Тележка для выката выключателей 1.

ЗРУ/ОЭн Т—4— 10-УХЛ1

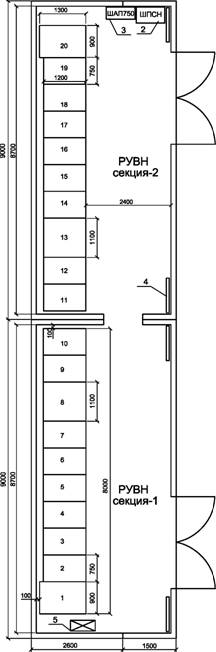

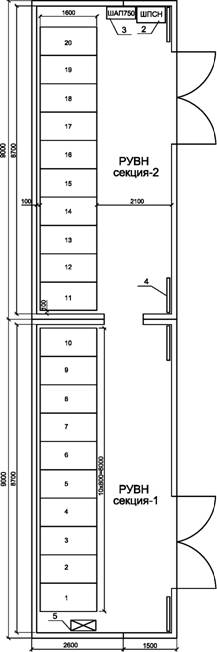

Компоновка оборудования РП с ячейками КРУ-2-WCT (аналог Nxair, Pixx)

НаименованиеОбозначениекол.
1.Комплектное распределительное устройствоКС-10 (аналое D-12P)20.
2.Шкаф питания собственных нуждШПСН1.
3.Шкаф аварийного питанияШАП7501.
4.Тепловой конверторЭВНБ- 1.5М 1.5кВт4.
5.Тележка для выката выключателей 1.

ЗРУ/ОЭн Т—4— 10-УХЛ1

Компоновка оборудования РП с ячейками КС-10(аналог D-12P)

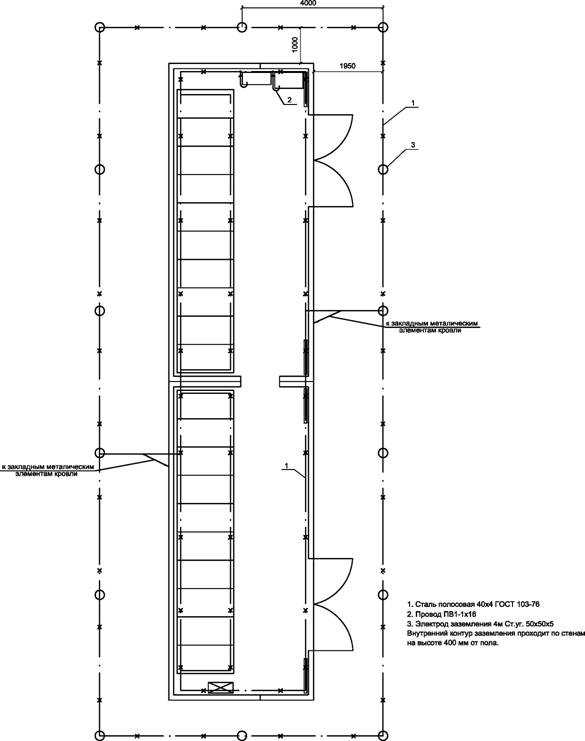

ЗРУ/ОЭнТ-4-10-УХЛ1 - контур заземления

ЗРУ/ОЭн Т—4— 10-УХЛ1

Контур заземления

Примечание:

Освещение выполнить в соответствии с ПУЭ р 6.

Напряжение питания сети освещения ~220 В

Напряжение питания сети освещения ячеек

КРУ-2-10СТ (аналог Nxair, Pixx)~12B (входит в состав ячеек).

100 —Мощность лампы в светильнике Вт 2,6м —Высота подвеса светильника над полон м

Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м.

Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1X17 на высоте 2,6 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1X17.

Светильники -220 В крепятся на стенах

Штепсельные розетки -220 В устанавливаются на высоте 0,8 м. от пола

В. Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола 9. Датчик температуры устанавливается на стену на высоте 2м.

Чарке Поз. Обозноч. ча планеНаименование оборудованаКолОбозначениеПримечание
1Светильники с лампами накаливания 220В8НПП-03-100-005Устанавливаются в РУВН
2Светильники с лампами накаливания 220В2ПСХ 60-002Устанавливаются на улице над дверью
3Выключатель поворотный4А016-001
4Розетка2РА16-112Б
5Коробка монтажная4PDMД3508
6Датчик температуры1ДГКБ53

ЗРУ/ОЭн Т—4— 10-УХЛ1

Освещение

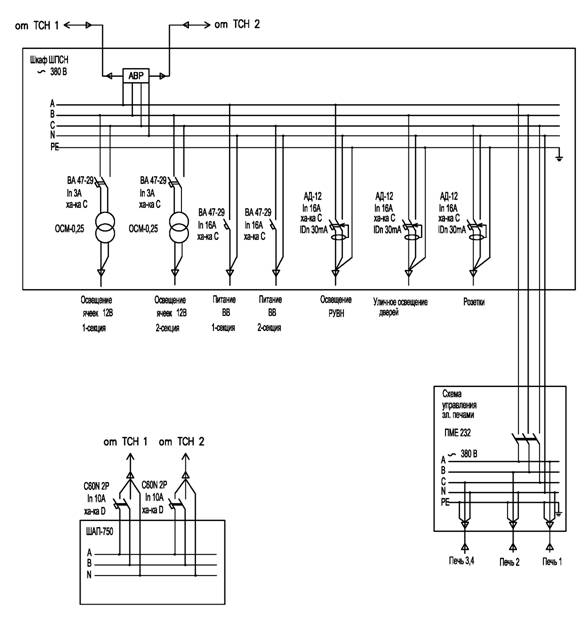

Собственные нужды

ЗРУ/ОЭн Т—4— 10-УХЛ1

Собственные нужды
