РТП/ОЭнТ-4- 10/0,4-УХЛ 1

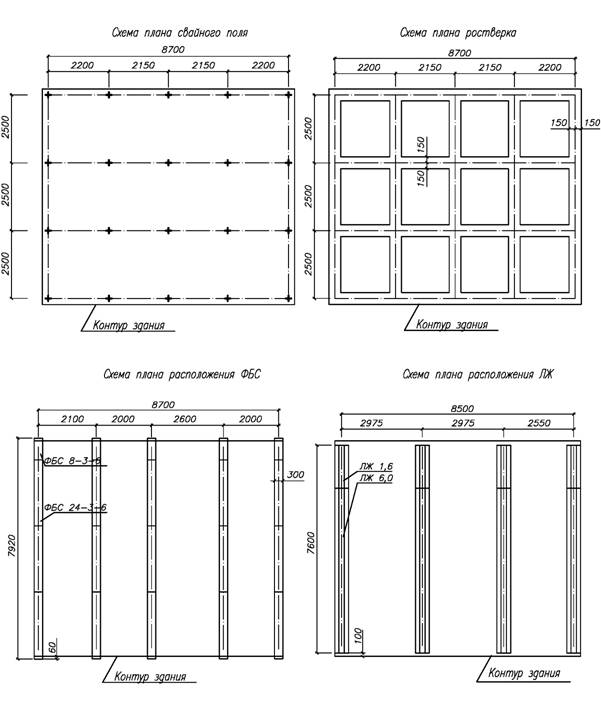

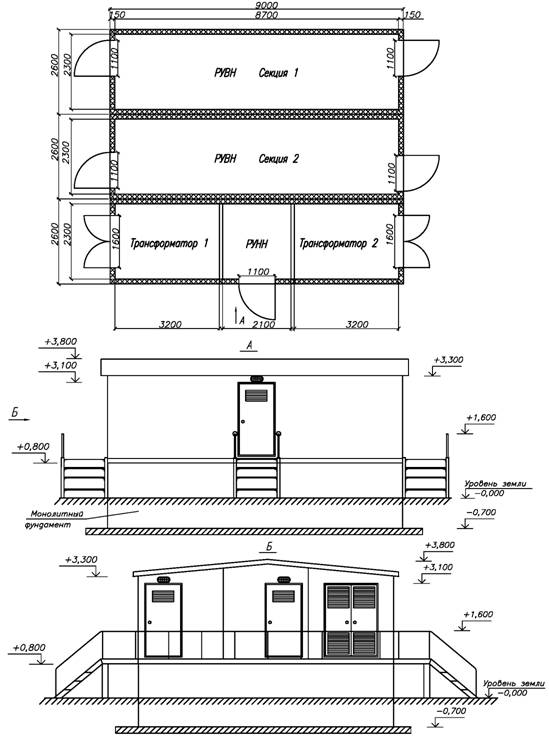

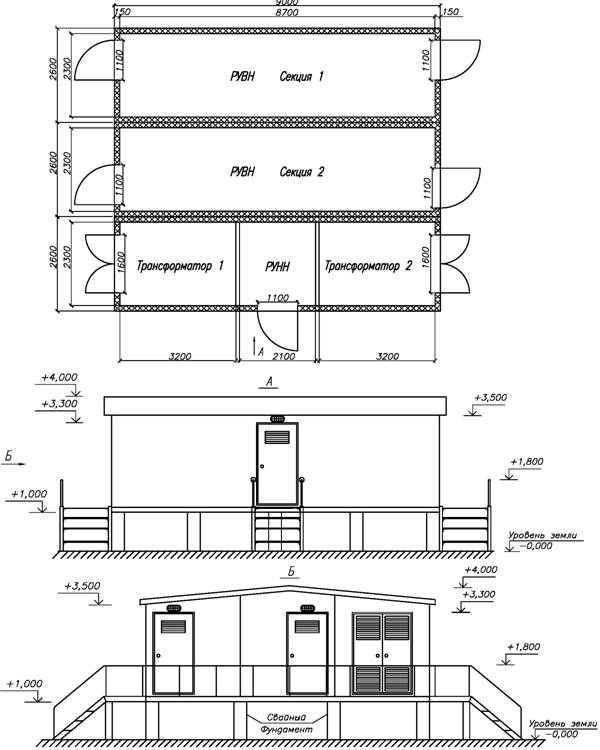

Основные размеры здания при установке на монолитный фундамент
РТП/ОЭнТ—4— 10/0,4—УХЛ1
Основные размеры здания при установке на свайный фундамент
РТП/ОЭнТ—4— 10/0,4-УХЛ 7

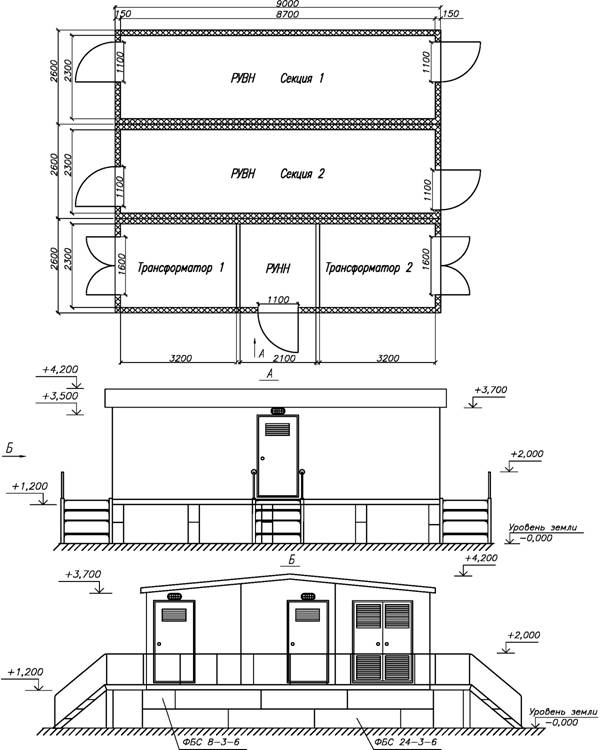

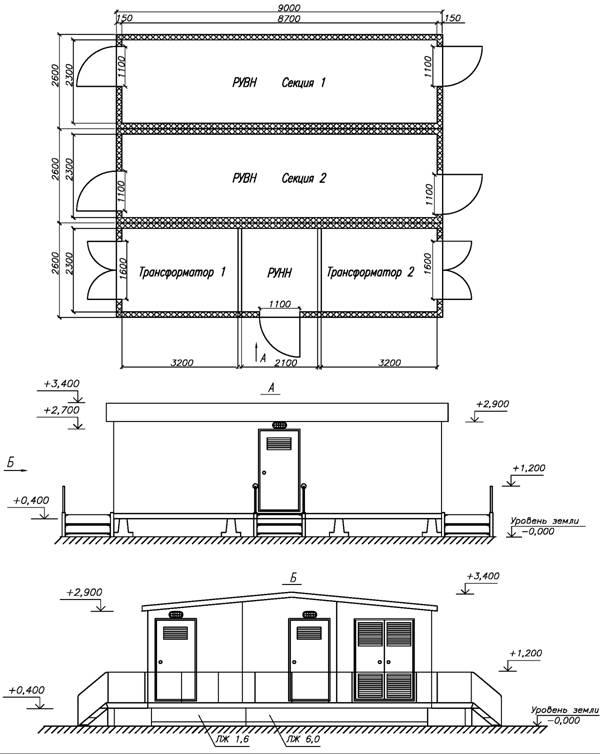

Основные размеры здания при установке на фундаментные блоки
РТП/ОЭнТ-4- 10/0,4—УХЛ1
Основные размеры здания при установке на лежнях
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

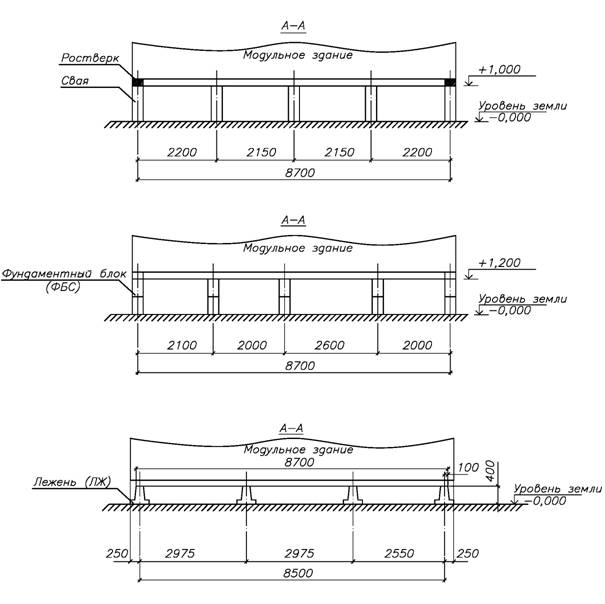

Варианты установки здания
РТП/ОЭнТ-4- 10/0,4—УХЛ 1
Варианты установки здания
РТП/ОЭнТ-4-10/0,4-УХЛ 1

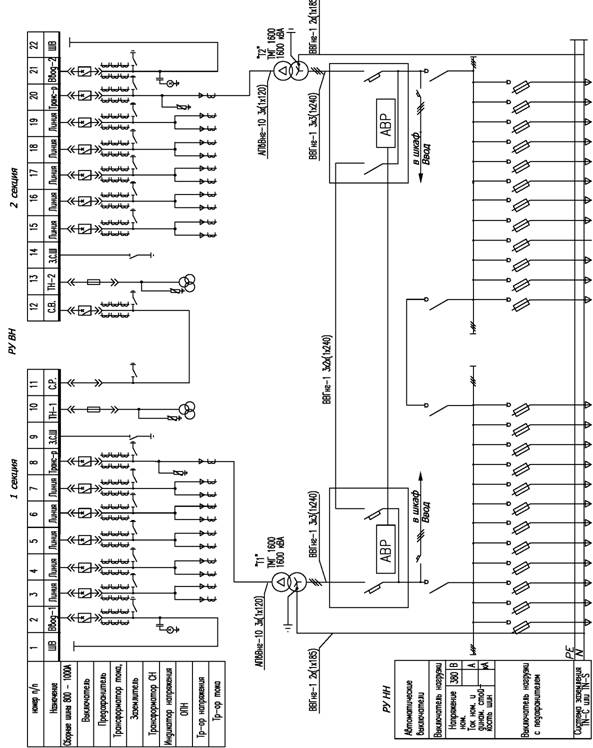

Принципиальная однолинейная схема. КСО—298М5М "Волжанка" (аналог D-12PT) и ШРНН
РТП/ОЭнТ-4- 10/0,4—УХЛ1

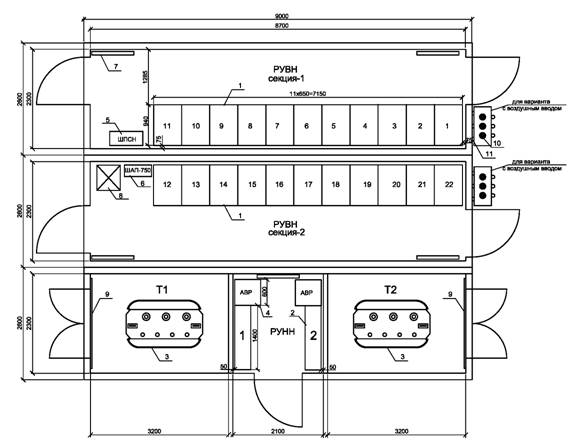

Компоновка оборудования РТП
| № | Наименование | Обозначение | кол. | |||
| 6. | Шкаф аварийного питания | ШАП750 | 1. | |||
| 7. | Тепловой конвертор | ЭВНБ—1.5М 1.5кВт | 5. | |||
| 8. | Тележка для выката выключателей | 1. | ||||
| 9. | Барьер съемный | 2. | ||||
| 10, | Разрядник вентильный | РВО-10(б) 0ПУ1 | 6. | |||
| 11, | Проходной изолятор | ИП-10/630- 7.51У1 | 6. | |||
| № | Наименование | Обозначение | кол. | |||
| 1. | Камера сборная одностороннее обслуживания | KCО-298MSM "Волжанка " (аналог D-12PT, | 22. | |||
| 2. | Шкаф распределительного низкого напряжения | ШРНН | 2 | |||
| 3. | Трансформатор | ТМГ1600 кВА | 2. | |||
| 4. | Панель АВР | АВР | 1. | |||
| 5. | Шкаф питания собственных нужд | ШПСН | 1. | |||
с ячейками KCО—298MSM(аналог D-12PT)u ШРНН
Сталь полосовая 40x4 ГОСТ 103-76
Про6од ПВ1 -1x25
З.Электрод заземления 4м Ст. уз. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

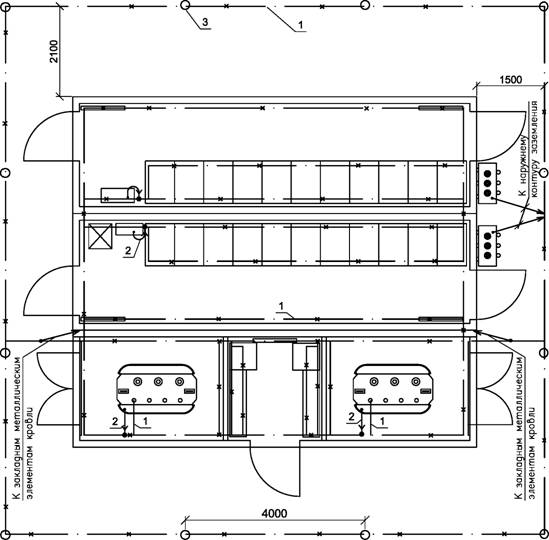

Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р. 6.
Напряжение питания сети освещения ~220 В.
Напряжение питания сети освещения ячеек КСО-298М5М"Волжанка"( аналог D—12PT) ~12В (входит в состав ячеек).
100 —Мощность лампы в светильнике Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1 >(17 на высоте 2,3 м. Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1x17.
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температуры устанавливается на стену на высоте 2м
| Марка Поз. | Наименование оборудования | Кап. | Обозначение | Примечание |
| 1 | Светильники с лампами накаливания 220В | 12 | НПП-03-100-005 | Устанавливаются в РУВН |
| 2 | Светильники с лампами накаливания 220В | 5 | ПСХ 60-002 | Устанавливаются на улице над дверью |
| 3 | Выключатель поворотный | 10 | А016-001 | |
| 4 | Розетка | 3 | РА16-112Б | |
| 5 | Коробка монтажная | 10 | PDM | Д3508 |
| 6 | Датчик температуры | 1 | ДТКБ53 | |
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

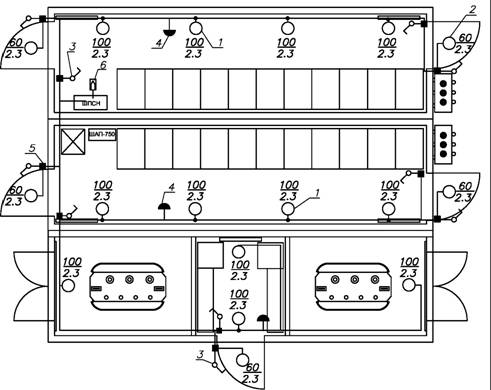

Освещение
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

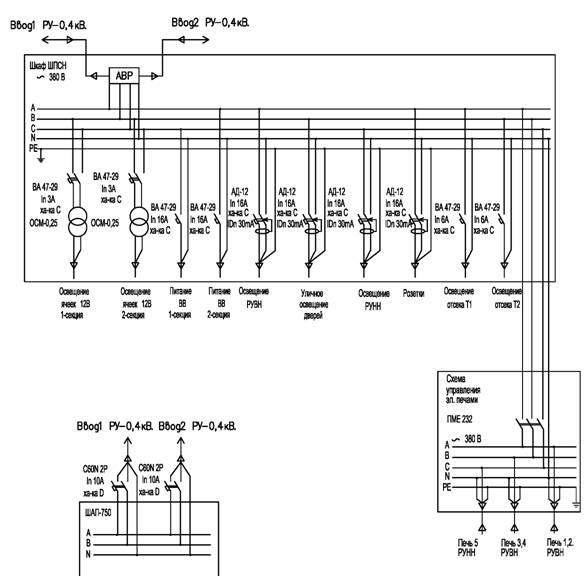

Собственные нужды.
