Типовые ячейки и технические данные

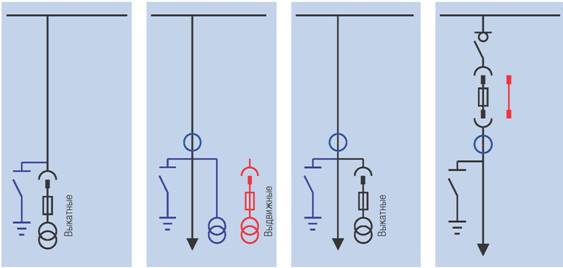

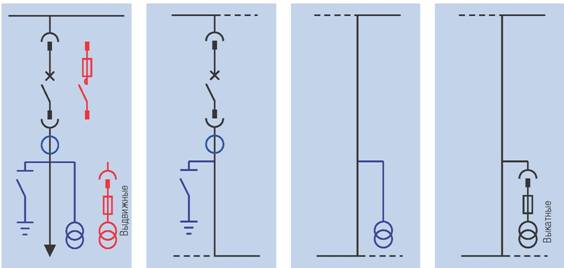

Однополюсная схема типовых ячеек

RM - Подъем шин с измерением

BT - Секционирование сборных шин

IF - Ввод/вывод

R - Подъем шин

M - Измерение

IFD - Прямой ввод/вывод

DF - С выключателем нагрузки

IFDM - Прямой ввод/вывод с измерением

1.10

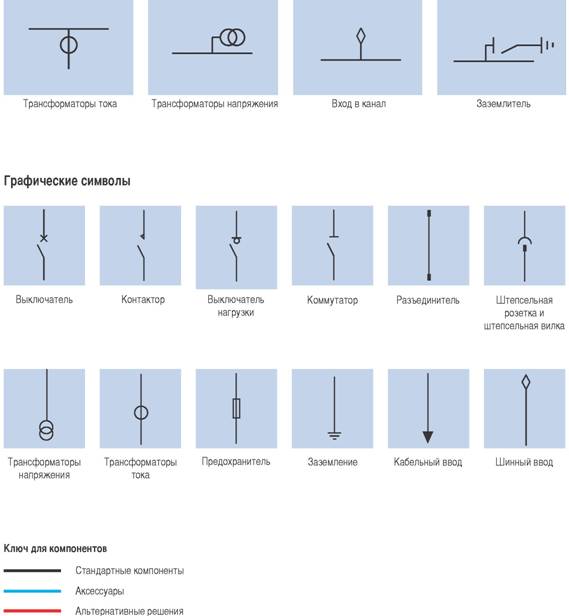

Однополюсная схема шинных применений

Типовые ячейки и технические данные

12 кВ - ... 31,5 кА

Глубина (мм)		1340					1340					1340
Высота (мм)		2100/2200/2595 (1)					2100/2200/2595 (1)					2100/2200/2595 (1)
Высота с каналом для выпуска газа (мм)		2675					2675					2675
Ширина (мм)		650					800					1000
Номинальный ток(A)		630	1250	1600	2000	2500	630	1250	1600	2000	2500	630	1250	1600	2000	2500
IF	Ввод/вывод
BT	Секционирование сборных шин
R	Подъем шин
RM	Подъем шин с измерением
M	Измерение
IFD	Прямой ввод/вывод
IFDM	Прямой ввод/вывод с измерением
DF	С выключателем нагрузк

...12 кВ - ... 50 кА

Глубина (мм)		1340					1390			1340					1390
Высота (мм)		2100/2200/2595(1)					2100/2200/2595(1)			2100/2200/2595(1)					2100/2200/2595(1)
Высота с каналом для выпуска газа (мм)		2675					2675			2675					2675
Ширина (мм)		800					800			1000					1000
Номинальный ток(A)		630	1250	1600	2000	2500	3150	3600	4000	630	1250	1600	2000	2500	3150	3600	4000
IF	Ввод/вывод
BT	Секционирование сборных шин
R	Подъем шин
RM	Подъем шин с измерением
M	Измерение
IFD	Прямой ввод/вывод
IFDM	Прямой ввод/вывод с измерением

.17,5 кВ - ... 31,5 кА

Глубина (мм)		1340					1340					1340
Высота (мм)		2100/2200/2595 (1)					2100/2200/2595 (1)					2100/2200/2595 (1)
Высота с каналом для выпуска газа (мм)		2675					2675					2675
Ширина (мм)		650					800					1000
Номинальный ток(A)		630	1250	1600	2000	2500	630	1250	1600	2000	2500	630	1250	1600	2000	2500
IF	Ввод/вывод
BT	Секционирование сборных шин
R	Подъем шин
RM	Подъем шин с измерением
M	Измерение
IFD	Прямой ввод/вывод
IFDM	Прямой ввод/вывод с измерением
DF	С выключателем нагрузки

17,5 кВ - ... 40 кА

Глубина (мм)		1340					1390			1340					1390
Высота (мм)		2100/2200/2595(1)					2100/2200/2595(1)			2100/2200/2595(1)					2100/2200/2595(1)
Высота с каналом для выпуска газа (мм)		2675					2675			2675					2675
Ширина (мм)		800					800			1000					1000
Номинальный ток(A)		630	1250	1600	2000	2500	3150	3600	4000	630	1250	1600	2000	2500	3150	3600	4000
IF	Ввод/вывод																20кВ справка ABB 12-17,5кВ 10кВ КТП
