Выключатель с газом SF6

Одноуровневые и двухуровневые КРУ могут быть оснащены либо вакуумными выключателями, либо выключателями с газом SF6. Серия вакуумных выключателей и элегазовых выключателей „АББ" механически взаимозаменяемы, и поэтому в одно и то же коммутационное распределительное устройство можно поместить любой тип аппарата.

Только „АББ" может предложить аппараты обоих типов для применения во всем диапазоне: уровней напряжения (12-17,5-25 кВ), номинального тока (630.4000 A), и способности отключения (16 50 кА). Причем предоставляется возможность выбора выключателей, которые являются самыми подходящими для характеристик установки, а также коммутируемых и защищаемых линий.

Длительный и проверенный опыт „АББ" показывает, что эффективны оба типа выключателей, поэтому возможен оптимизированный выбор их применения.

HD4

HD4 - элегазовый выключатель

Выключатели HD4 среднего напряжения используют газ шестифтористую серу (SF6) для гашения электрической дуги и в качестве изоляционной среды. Благодаря отличным свойствам газа SF6 происходит отключение без среза тока и без возникновения перенапряжений. Не происходит эффект повторного пробоя после отключения, а восстановление диалектических свойств после отключения наступает очень быстро.

Имеются выключатели для всех возможных применений распределения электроэнергии. Их особенно можно рекомендовать для применения в цепи конденсаторных батарей, двигателей, масляных трансформаторов и в

установках, где установлены компоненты, особенно чувствительные к диэлектрическим и динамическим нагрузкам (напр. старые кабели или трансформаторы).

Полюсы

Полюсы выключателей HD4 используют систему автодутья, комбинацию компрессионной техникой гашения с техникой свободного дутья в одном решении. Система автодутья представляет собой высоко инновационную технику в области газовых выключателей, заимствованную у аппаратов высокого напряжения.

Комбинация компрессионной техники и техники свободного дутья позволяет получить самые лучшие эксплуатационные свойства при всех значениях тока. Обе техники всегда имеются в наличии, однако в то время как первая работает оптимально при отключении малых токов, вторая действует эффективно во время гашения высоких значениях тока. Техника автодутья позволяет использовать меньшее количество газа, чем количество, требуемое у выключателей, основанных на других техниках гашения. Также по этой же причине снижено давление газа. Техника автодутья гарантирует выдерживаемое напряжение изоляции и отключающую способность до 30 % номинального тока отключения даже при нулевом избыточном давлении.

Целая серия выключателей HD4 использует одинаковое давление газа для всех номинальных уровней напряжения (12-17,5-25 кВ). Нет необходимости контролировать уровень давления газа SF6, так как полюсы выключателей являются герметически закрытой системой на срок службы и не требуют технического обслуживания. В каждом случае они оснащены устройством контроля давления для его проверки после перевозки или неправильного использования.

Привод

Выключатель HD4 оснащен приводом с механическим накоплением энергии. Расцепители автоматические, что позволяет отключать и включать выключатель независимо от обслуживающего персонала. Пружины привода могут взводиться вручную или с помощью двигателя с редуктором. Для всего ряда выключателей привод - одинакового типа, имеющий стандартизированный диапазон аксессуаров и запасных частей. Аппарат можно отключить и включить с помощью кнопок на передней стороне привода или с помощью электрических расцепителей (включающих, отключающих, минимального напряжения).

Выключатели всегда оснащены механическим устройством против «прыгания» для предупреждения повторных операций включения и отключения при следующих одновременно командах или включающих командах при не взведенных пружинах или главных контактах не находящихся еще в конечных положениях.

Тележка

Полюсы и привод закреплены на металлическом несущем элементе и управляемой тележке. Тележка оснащена системой колес, которая позволяет выполнять вкатывание аппаратов в шкаф КРУ и их выкатывание при закрытых дверях. Тележка обеспечивает эффективное заземление выключателей с помощью металлической конструкции КРУ.

Интерфейс прибор-оператор

Передняя часть выключателей представляет собой интерфейс аппаратов для использования оператором со следующими аксессуарами:

Кнопкой выключения

Кнопкой отключения

Счетчиком коммутационных циклов

Указателем включенного и отключенного положения выключателя

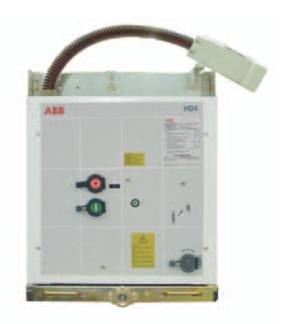

HD4 вид спереди

Указателем взведенного или не взведенного состояния пружин привода

Механизмом ручного взвода пружин привода

Блокировкой расцепителя минимального напряжения (по заказу)

Индикатором давления газа с LED диодом (по заказу)

Стандарты

CSN EN 62271-100 (IEC 62271-100) и ГОСТ 687-78 для

выключателя

IEC 60376 для газа SF6
