От электростанций до монтажа распределительных подстанций ,,АББ" обеспечивает наиболее надежное и высшего качества решение поставки изделий, систем и услуг.

UniGear ZS1 АББ

Как единый партнер, ,,АББ" является крупнейшим в мире и самым комплексным поставщиком распределительных шкафов, и систем передачи и распределения электроэнергии. Подстанции, кабели, трансформаторы, системы управления и распределительные шкафы ,,АББ" применяются нашими заказчиками для эффективного использования электроэнергии.

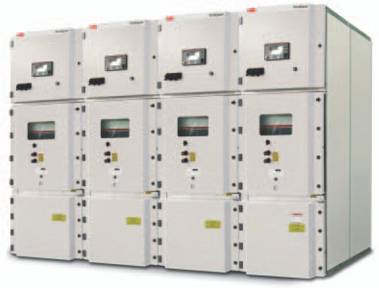

Являясь ведущей компанией в исследовании, разработке и усовершенствовании, ,,АББ" способна обеспечить наиболее комплексное решение, удовлетворяющее существующие потребности и будущие требования изготовителей, дистрибуторов и потребителей электроэнергии. Комплектное распределительное устройство среднего напряжения является одним из самых важных звеньев в цепи распределения электроэнергии, и ,,АББ" разработало КРУ UniGear для удовлетворения всех требований. UniGear, как комбинация унифицированных решений и усовершенствованных компонентов, является результатом применения технологии ,,АББ". UniGear - это КРУ среднего напряжения в металлической оболочке для внутренней установки. Отсеки с воздушной изоляцией разделены металлическими перегородками.

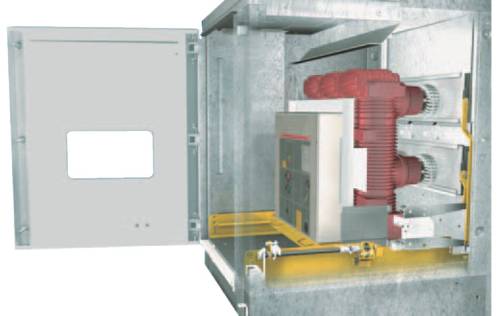

КРУ - модульного типа и образуется размещением стандартизированных устройств в ряд координированным способом. Конфигурация распределительного устройства простая, а выбор коммутационных аппаратов и оборудования не предполагает одноцелевое решение. Для функциональных устройств КРУ гарантируется устойчивость к внутренним дуговым замыканиям в соответствии со стандартом IEC 62271-200, приложение AA, доступность - класс A, критерии 1 - 5 и ГОСТ 14693-90. Все операции по вводу в эксплуатацию, техническому обслуживанию и уходу могут проводиться с передней стороны. Коммутационные аппараты и заземлители управляются с передней стороны при закрытых дверях. Распределительное устройство можно монтировать у стены. Диапазон аппаратов КРУ UniGear - самый полный из всех доступных на рынке. Можно использовать вакуумные и элегазовые выключатели, а также вакуумные контакторы с предохранителями. Все эти аппараты являются взаимозаменяемыми внутри одного и того же распределительного устройства. Это позволяет использовать одинаковый интерфейс: распределительное устройство - потребитель с одинаковой процедурой монтажа, технического обслуживания и управления. Шкафы с фиксированным выключателем нагрузки дополняет диапазон исполнений КРУ. Распределительное устройство может быть оснащено компонентами измерения и защиты - традиционными (трансформаторы и реле) или инновационными (датчики и многоцелевое устройство).

Кроме традиционных функциональных устройств КРУ UniGear имеет также двухуровневое решение и компактные устройства, оснащенные контакторами с предохранителями и двумя системами сборных шин. Применение этих устройств позволяет экстремально эффективно использовать пространство.

Стандарты

Распределительное устройство и содержащиеся в нем главные аппараты соответствуют следующим стандартам:

CSN EN 60694 (IEC 60694) для общего применения

IEC 62271-200 и ГОСТ 14693-90 для распределительного устройства

CSN EN 62271-102 (IEC 62271-102) и ГОСТ 14693-90 для заземлителя

CSN EN 60071-2 (IEC 60071-2) и ГОСТ 1516.3-96 для координирования изоляции

CSN EN 62271-100 (IEC 62271-100) и ГОСТ 687-78 для выключателя

CSN EN 60470 (IEC 60470) для контактора

CSN EN 60265-1 (IEC 60265-1) и ГОСТ 17717-79 для выключателя нагрузки изоляции

Нормальные условия работы

Номинальные характеристики распределительного устройства гарантированы при следующих условиях работы:

Минимальная температура окружающего воздуха: - 5 °C или - 25°C

Максимальная температура окружающего воздуха: + 40°C

Максимальная относительная влажность: 95%

Максимальная высота над уровнем моря: 1000 м

Атмосфера не коррозионная и незагрязненная

Электрические характеристики

Номинальное напряжение	кВ	6	10	15	20
Наибольшее рабочее напряжение	кВ	7,2	12	17,5	24
Номинальное кратковременное выдерживаемое напряжение переменного тока	кВ /1 мин	20/32	28/42	38	50
Номинальное выдерживаемое напряжение при грозовом импульсе	кВ	60	75*)	95	125
Номинальная частота	Гц	50/60	50/60	50/60	50/60
Номинальный ток термической стойкости	кА 3 сек	...50	...50	...40	...25
Номинальный динамический ток	кА	...125	...125	...100	...63
Выдерживаемый ток внутреннего дугового КЗ	кА 1 сек	...40	.40	.40	.25
	кА 0,5 сек	...50	.50	-	-
Номинальный ток сборных шин	A	...4000	...4000	...4000	...2500
Номинальный ток присоединений	A	.630	.630	.630	.630
		.1250	.1250	.1250	.1250
		.1600	.1600	.1600	.1600
		.2000	.2000	.2000	.2000
		.2500	.2500	.2500	.2300
		.3150	.3150	.3150	-
Номинальный ток присоединений с принудительным	A	.3600	.3600	.3600	.2500
охлаждением		.4000	.4000	.4000	-

*) - Шкафы с контакторами - 60 кВ

Степень защиты

Степень защиты комплектных распределительных устройств соответствует стандарту CSN EN 60529 (IEC 60529) и ГОСТ 14254-96. КРУ UniGear обычно поставляются со стандартной степенью защиты:

IP 4X для наружной оболочки

IP 2X при открытой двери

По заказу КРУ могут поставляться с другой степенью защиты, максимально до IP53.

Для распределительных устройств с более высокой степенью защиты и для условий эксплуатации отличных от предписанных электрические характеристики могут отличаться от стандартных.

Цвет наружных поверхностей

RAL7035
