Глубина (мм) 2021

Высота (мм) 2075 - (2595 с более высокой приборной секцией)

Высота с каналом сброса давления (мм): 2700

IF и IFM дуплексные вводы, M, BTL, RL и RLM имеются в распоряжении в качестве присоединения системы сборных шин A, так и B.

25 кВ
Ширина устройства		800 мм

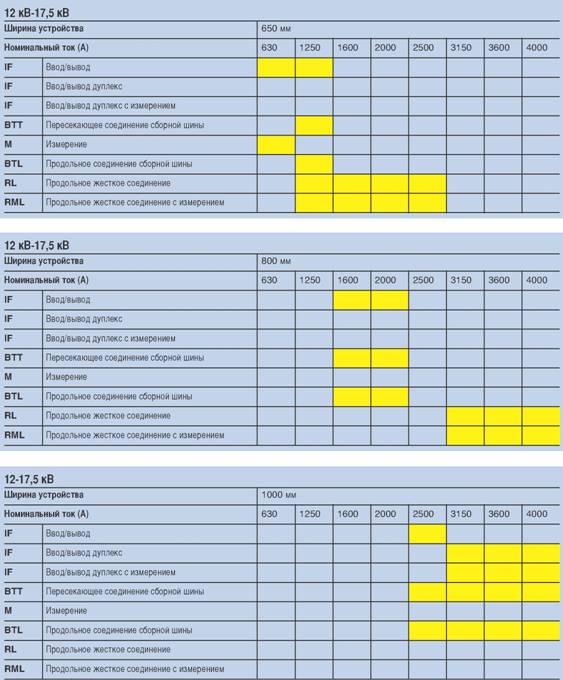

Номинальный ток (A)		630	1250	1600	2000
IF	Ввод/вывод
BTT	Пересекающее соединение сборной шины
M	Измерение
BTL	Продольное соединение сборной шины
RL	Продольное жесткое соединение
RML	Продольное жесткое соединение с измерением

25 кВ
Ширина устройства		1000 мм
Номинальный ток (A)		630	1250	1600	2000
IF	Ввод/вывод
BTT	Пересекающее соединение сборной шины
M	Измерение
BTL	Продольное соединение сборной шины
RL	Продольное жесткое соединение
RML	Продольное жесткое соединение с измерением

Глубина(мм) 2570

Высота (мм) 2400 - (2720 с более высокой приборной секцией)

Высота с каналом ослабления давления (мм): 2700

M, BTL, RL и RLM имеются в распоряжении в качестве присоединения системы сборных шин A, так и В.

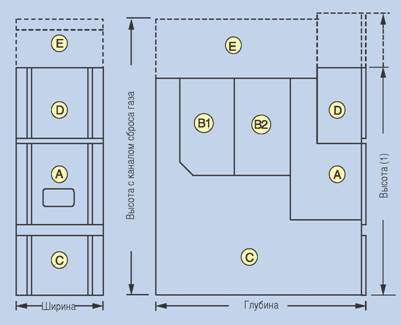

Отсеки устройства

A Аппарат

B1 Главная сборная шина 1

B2 Главная сборная шина 2

C Ввод

D Приборы

E Канал сброса газа
