Типовые устройства и технические данные

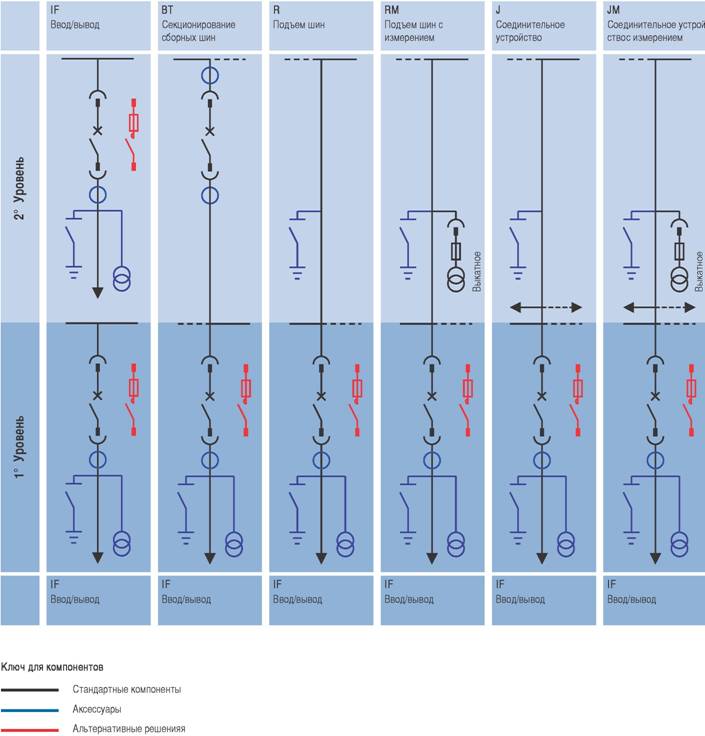

Однополюсная схема типовых устройств

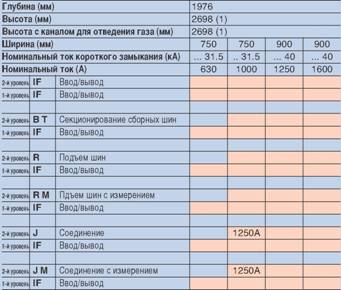

...12 кВ - ... 50 кА

Примечания

Высота коммутационного распределительного устройства с одинарным и двойным уровнем такая же, как при двойном уровне

Для характеристики шкафов с контакторами обратитесь к стр. 22

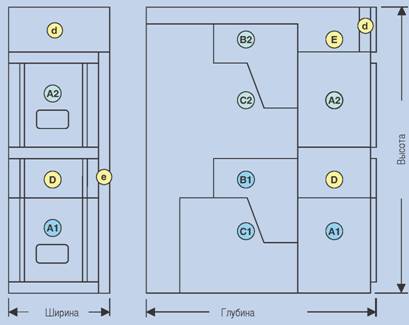

Отсеки устройств

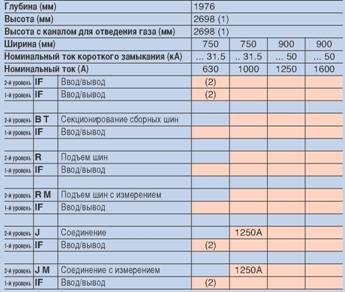

.17,5 кВ - ... 40 кА

A Аппараты B Сборные шины C Фидер D Приборы E канал сброса газов
