Страница 14 из 27

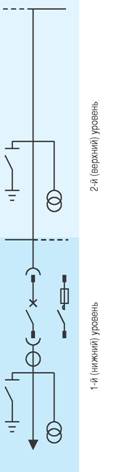

3.8 Шкаф ввода и вывода

12 кВ
Ширина мм750900
Высота мм26982698
Высота с каналом выдувания газа мм2698 (,)2698 (,)
Глубина мм19761976
Номинальный ток A 630 (630)* 1250 (1200) 1600 (1530)
Заземлитель 1-й уровень 2-й уровень
Количество кабельных присоединений 1-й уровень Nr. для каждой фазы (максимум) 2-й уровень
Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов напряжения для фаз (альтернативная комбинация) 1-й уровень 1 неподвижной установки
Количество трансформаторов напряжения для фаз (альтернативная комбинация) 2-й уровень 1 неподвижной установки

*В скобках указывается значение номинального тока, относящееся к 45 °С

1) Высота распределительного устройства в составной конфигурации с одним или двумя уровнями такая

же, как и высота шкафа при двухуровневой компоновке. (2) Нельзя применять для второго уровня

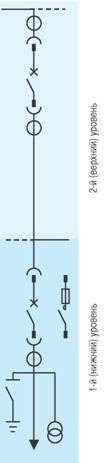

3.9 Шкаф ввод/вывод с измерением

12 кВ

Ширина мм 750 900
Высота мм26982698
Высота с каналом выдувания газа мм2698 (,)2698 (,)
Глубина мм19761976
Номинальный ток A 630 (630)* 1250 (1200) 1600 (1530)
Заземлитель 1-й уровень 2-й уровень
Количество кабельных присоединений 1-й уровень Nr. для каждой фазы (максимум) 2-й уровень
Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень 1 среднего размера

удлиненного размера

среднего размера

1 среднего и 1 удлиненного размера 1 однополярный тороидальный трансформатор тока (1 для трех фаз)

Количество трансформаторов напряжения для фаз (альтернативная комбинация) 1-й уровень 1 неподвижной установки
Количество трансформаторов напряжения для фаз (альтернативная комбинация) 2-й уровень 1 неподвижной установки

*В скобках указывается значение номинального тока, относящееся к 45 °С

1) Высота распределительного устройства в составной конфигурации с одним или двумя уровнями такая

же, как и высота шкафа при двухуровневой компоновке. (2) Нельзя применять для второго уровня
