ПРИМЕНЕНИЕ В МОРСКИХ УСЛОВИЯХ

3.14 Общие характеристики 3.14.1 Степень защиты

Стандартная внешняя степень защиты для распределительного устройства, используемого в морских условиях, равна IP42 или IP43.

IP42: Защита от проникновения посторонних предметов диаметром 1 мм и от воды под углом 15

IP43: Защита от проникновения посторонних предметов диаметром 1 мм и от воды под углом 60

3.14.2 Перегородки сборных шин

В распределительных устройствах для кораблей шинные проходные изоляторы вложены в каждый шкаф из-за высокого уровня вибрации.

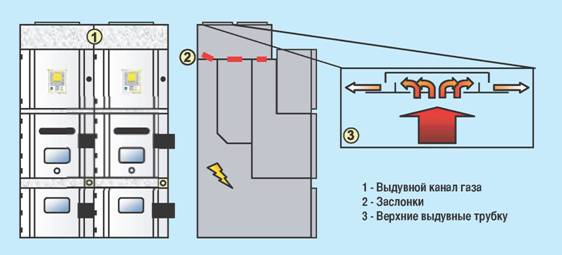

3.14.3 Компактный канал с верхними выхлопными трубками

Канал прикрепляется на верхней части распределительного устройства.

На кораблях выдуваемый газ обычно не может отводиться за пределы помещения, и поэтому выдувной канал всегда с обеих концевых сторон закрыт, а сверху он оснащен выдувными трубками или сепаратором. Если горячий газ в некоторых случаях можно вывести за пределы помещения, то может быть поставлен стандартный выдувной канал.
