ТИПОВЫЕ КОНВЕКЦИОННЫЕ МОДУЛИ

1.2.0 Общие примечания

Каждый трансформатор тока среднего размера (согласно DIN) может быть заменен сенсором типа KEVCD, который изготавливается ABB. Заземлитель не является обязательной принадлежностью распределительного устройства.

Трансформаторы напряжения в постоянном исполнении укомплектованы предохранителями.

Высота секции низкого напряжения равна 705 мм, если не указана другая высота. Другие высоты - 580 мм и 1100 мм.

Общая высота шкафа определяется вместе секцией низкого напряжения и без выпускного канала.

Указанное количество кабелей - максимально возможное. Трансформаторы напряжения занимают позиции одного блока, также как и разрядник для защиты от перенапряжения (разрядники).

Номинальный ток шкафов с вакуумным контактором всегда равен 400 A.

Трансформаторы напряжения не могут иметь индикацию состояния предохранителя, если они помещены в кабельной секции.

Размеры шкафов могут изменяться в зависимости от требованиях проекта.

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

*Боковая панель (с лакокрасочным покрытием - см. раздел 1.2.2) расширяет распределительное устройство на 40 мм с каждой стороны.

**) Боковая панель (с лакокрасочным покрытием - см. раздел 1.2.2) расширяет распределительное устройство на 40 мм с каждой стороны.

*** Высота управляющего шкафа равна 580//705/1100 мм

**** Глубина шкафа с разъединителем в комбинации со шкафами с выключателем HD4 рекомендуется 1560 мм, других случаях 1520 мм - всегда надо внимание принять примечание 3)

*****Размеры должны быть проверены по документации соответствующего заказа

1.2.1 Шкаф ввода и вывода (IF) 1.2.1.1 Нижнее оконцевание кабеля

			12-17.5 кВ			24 кВ
Ширина		мм	550	650	800	1000	800	1000
Высота		мм	2200	2200	2200	2200	2325	2325
Высота с выхлопным каналом		мм	2675	2675	2675	2775	2775	2775
Глубина		мм	1340	1340	1340	1340/ 1390	1560	1560

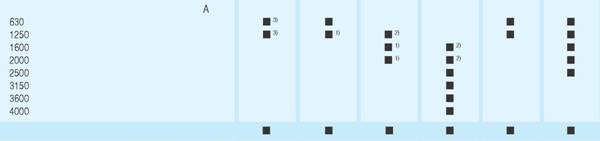

Номинальный ток
Заземлитель
Количество кабельных присоединений (макс.)		nr.	2	3	6/3 *	6	6	6
Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера удлиненного размера среднего размера 1 среднего и 1 удлиненного размера 1 тороидального типа
Количество трансформаторов напряжения для фаз (альтернативная комбинация) неподвижной установки неподвижной установки 1 выдвижной с предохранителями

*Исполнение > 40 кА

Исполнение < 31,5 кА

ТИПОВЫЕ КОНВЕКЦИОННЫЕ МОДУЛИ

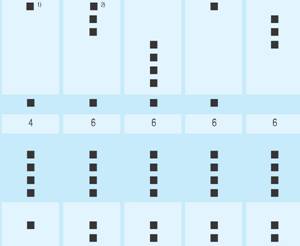

1.2.1.2 Нижнее оконцевание кабеля - глубокое исполнение

		12-17.5 кВ					24 кВ
Ширина		мм	650	800	1000	800	1000
Высота		мм	2200	2200	2200	2325	2325
Высота с выхлопным каналом		мм	2675	2675	2675	2775	2775
Глубина		мм	1840	1840	1840	2170	2170
Номинальный ток		A
	630
	1250
	1600
	2000
	2500
	3150
	3600
	4000
Заземлитель
Количество кабельных присоединений (макс.)		nr.
Количество трансформаторов тока для фаз (альтернативная комбинация)
	1 среднего размера
	1 удлиненного размера
	2 среднего размера
	1 среднего и 1 удлиненного размера
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
	1 неподвижной установки
	2 неподвижной установки
	1 выдвижной с предохранителями

|) Исполнение < 31,5 кА 2) Исполнение > 40 кА

UNIGEAR С ОДНОЙ СИСТЕМОЙ СБОРНЫХ ШИН

1.2.1.3 Верхнее оконцевание кабеля - глубокое исполнение

			12-17.5 кВ			24 кВ
Ширина		мм	650	800	1000	800	1000	1000
Высота		мм	2200	2200	2200	2325	2325	2325
Высота с выхлопным каналом		мм	2675	2675	2675	2775	2775	2775
Глубина		мм	1840	1840	1840	2170	2170	2170
Номинальный ток		A
	630
	1250
	1600
	2000
	2500
	3150
	3600
	4000
Заземлитель
Количество кабельных присоединений (макс.)		nr.
Количество трансформаторов тока для фаз (альтернативная комбинация)
	1 среднего размера
	1 удлиненного размера
	2 среднего размера
	1 среднего и 1 удлиненного размера
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
	1 неподвижной установки
	2 неподвижной установки
	1 выдвижной с предохранителями

|) Исполнение < 31,5 кА 2) Исполнение > 40 кА

ТИПОВЫЕ КОНВЕКЦИОННЫЕ МОДУЛИ

1.2.1.4 Верхнее оконцевание сборной шины - глубокое исполнение

			12-17.5 кВ			24 кВ
Ширина		мм	650	800	1000	800	1000
Высота		мм	2200	2200	2200	2325	2325
Высота с выхлопным каналом		мм	2675	2675	2675	2775	2775
Глубина		мм	1840	1840	1840/1890	2170	2170
Номинальный ток		A
	630
	1250
	1600
	2000
	2500
	3150
Заземлитель
Количество кабельных присоединений (макс.)			-	-	-	-	-
Количество трансформаторов тока для фаз (альтернативная комбинация)
	1 среднего размера
	1 удлиненного размера
	2 среднего размера
	1 среднего и 1 удлиненного размера
Количество трансформаторов напряжения для фаз (альтернативная комбинация)
	1 неподвижной установки
	2 неподвижной установки
	1 выдвижной с предохранителями

|) Исполнение < 31,5 кА 2) Исполнение > 40 кА
