7.3 Сенсоры
Сенсоры: Блочный комбинированный сенсор ABB типа KEVCD
Изготовитель: ABB PTPM Брно (EJF, Чешская Республика)
Сенсоры имеются в распоряжении в двух исполнениях:
Сенсоры для измерения тока
Комбинированные сенсоры для измерения тока и напряжения
7.3.1 Сенсор тока
| Номинальный ток отвода | Тип сенсора | Предел линейности для комбинации | Результирующий коэффициент трансформации при 50Гц (60 Гц) |
| A | Макс. эффективное значение A | ||
| 80-160 | KEVCD_A_ | 4000 | 80A/0.150V (0.180V) |
| 160-480 | KEVCD_A_ | 12000 | 240A/0.150V (0.180V) |
| 480-1250 | KEVCD_A_ | 32000 | 640A/0.150V (0.180V) |
| 1600-3200 | KEVCD_B_ | > 40000 | 1600A/0.150V (0.180V) |
Сенсор KEVCD_A_ применяется для номинальных установившихся токов до 1250 A.
Сенсору KEVCD_B_ применяется для токов, значения которых превышают значение тока вышеописанного сенсора до 3200 A.
Напряжение вторичной цепи равно 0,150 В (50 Гц) или 0,180 В (60 Гц). Класс точности для всей измерительной системы (сенсор+RE-) равен CI1.
7.3.2 Сенсор напряжения
| Тип | Диапазон номинального первичного напряжение | Номинальный коэффициент трансформации |
| KEVCD 12_E_ | 6 кВ / V3-10 кВ / V3 | 10000/1 |
| KEVCD 17.5_E_ | 6 кВ / V3-15 кВ / V3 | 10000/1 |
| KEVCD 24_E_ | 6 кВ / V3-20 кВ / V3 | 10000/1 |
Предупреждение!
Никогда не разъединяйте или никогда не модифицируйте кабель, выходящий из сенсора! Кабель представляет собой интегрированную часть сенсора. Какое-либо изменение или повреждение кабеля оказывает влияние на точность и характеристику сенсора.
7.3.3 Емкостной делитель
Сенсор KEVCD всегда содержит емкостной делитель для присоединения индикатора напряжение.
C1 ...20 pF C2 .25 pF
7.3.4 Комбинированный сенсор
Опорный комбинированный сенсор включительно:
Сенсора тока с катушкой Роговского Все исполнения
Сенсора напряжения с омическим делителем Исполнение AE a BE Электрод присоединения для системы детектирования напряжения
или систем индикации наличия напряжения Все исполнение
| Номинальные первичные токи | Классификация | ||||||
| 80-1250 A | 1600 - 3200 A | Сенсор напряжения | Сенсор тока | Индикация напряжения | Примечание | ||
| KEVCD 12 | AE 3 AG 3 | KEVCD 12 | BE 3 BG 3 | ||||
| KEVCD 12 | AE 3C AG 3C | KEVCD 12 | BE 3C BG 3C | Уровень изоляции согласно китайским нормам Уровень изоляции согласно китайским нормам | |||
| KEVCD 17.5 | AE 3 AG 3 | KEVCD 17.5 | BE 3 BG 3 | ||||
| KEVCD 24 | AE 3 AG 3 | KEVCD 24 | BE 3 BG 3 | ||||
7.3.5 Основные стандарты
| Сенсоры напряжения | IEC 60044-7 (1999-12) - Приборные трансформаторы, Часть 7: Электронные трансформаторы напряжения |
| Сенсоры тока | IEC 60044-8 (2002-07) - Приборные трансформаторы, Часть 8: Электронные трансформаторы тока |
| Комбинированные сенсоры | IEC 60044-3 (1980-01) - Приборные трансформаторы, Часть 3: Комбинированные трансформаторы |
| Размеры | DIN 42600 Часть 8 - узкий тип, средний размер |
7.3.6 Размеры

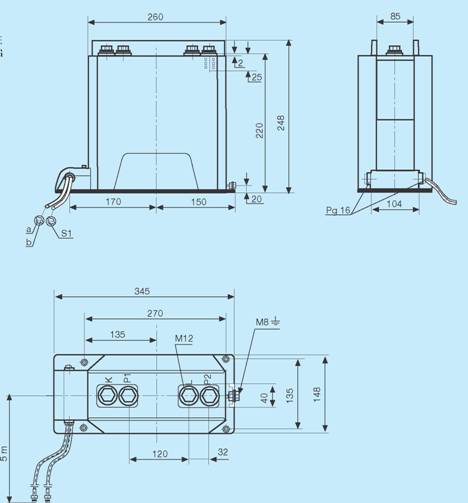

12-17.5 кВ 1250 A
KEVCD AE KEVCD AC
7

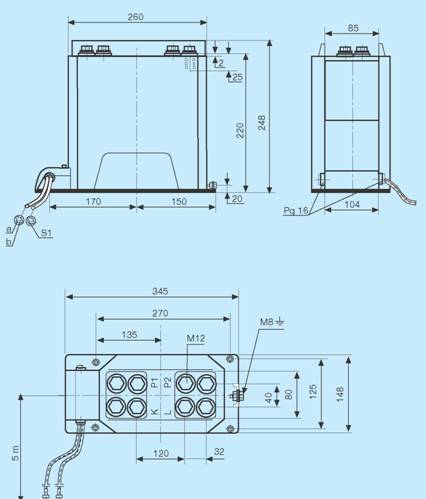

12-17.5 кВ 2500 A
KEVCD BE KEVCD BG

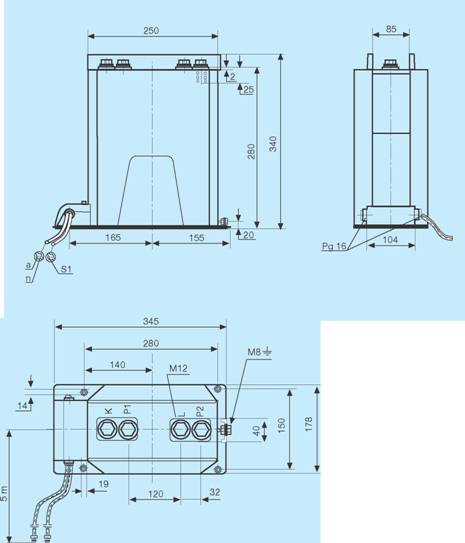

24 кВ 1250 A
KEVCD AE KEVCD AC

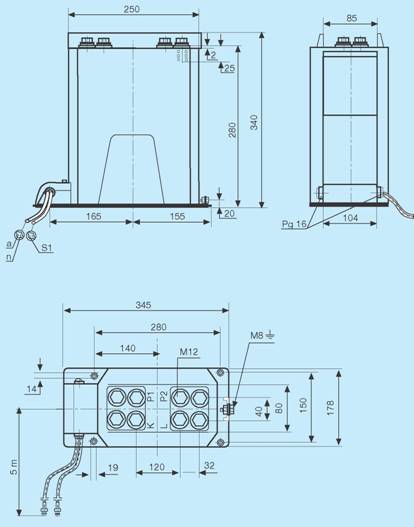

24 кВ 2500 A
KEVCD BE KEVCD BC
