Страница 24 из 27

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

7.1 Трансформаторы тока

Значение первичного тока трансформатора надо выбрать среди стандартных значений как можно ближе к значению выполняемого измерения (например, измеряемый ток = 1120 A - первичный ток трансформатора 1250 A). Вторичный ток трансформатора обычно равен 1А или 5A и является функцией присоединяемых приборов и расстоянием между трансформатором и прибором. Потери в результате присоединенного сопротивления проводов в 25 раз больше при 5 A, чем при 1A.

Мощность трансформатора должна вычисляться как сумма потерь в проводах и потребляемой мощности подключенных приборов.

Предупреждение! Никогда не оставляйте вторичную цепь трансформатора разъединенной, когда первичные зажимы находятся под напряжением. Во вторичной цепи может возникнуть высокое напряжение, которое может привести к травме людей и/или повредить трансформатор.

7.1.1 Стандарты

Электрические характеристики60044-1
РазмерыDIN 42600 узкий тип среднего и удлиненного размера

7.1.2 Размеры

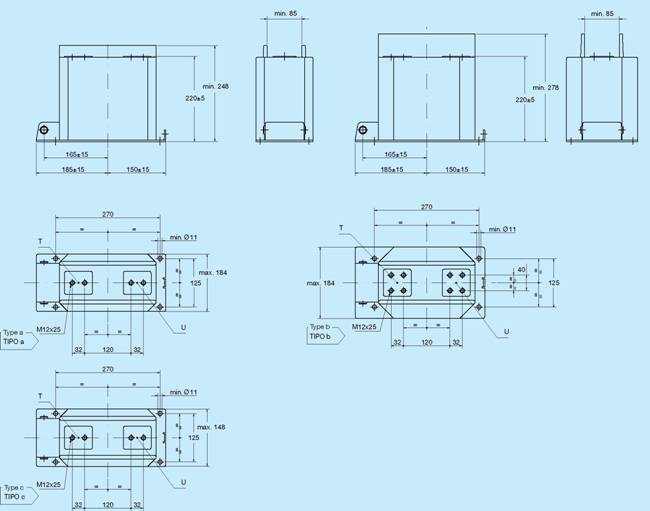

12-17.5 кВ

Размеры ТТ

Тип

a

Распределительное устройствоТок

In-1250 A
b800/1000 ммIn>1250 A
In-2500 A
c650 ммIn-1250 A
ИсполнениеКод присоединения

T

U
1P1P2
2P2P1
3KL
4LK
ТипРаспределительное устройствоТок
a In-1250 A
b800/1000 ммIn>1250 A
In-2000 A

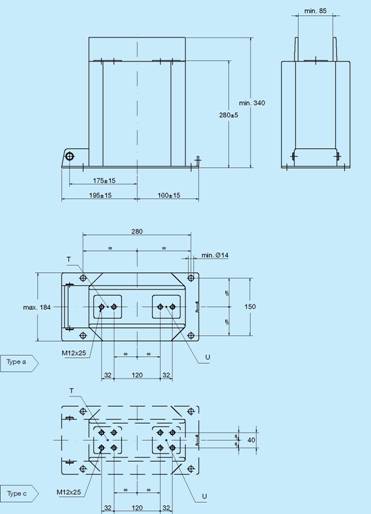

24 кВ

размеры трансформаторов тока 20 кВ

Исполнение Код присоединения

T

U
1P1P2
2P2P1
3KL
4LK

7

7.1.3 Массы

Номинал. напряжение кВ Номинальный ток AТипМасса кг
1250Среднего размера20
12-17.5Удлиненного размера31
2500Среднего размера26
Удлиненного размера37
1250Среднего размера29
24Удлиненного размера42
2500Среднего размера33
Удлиненного размера46

7.1.4 Классы

IEC 60044-1

Класс 0.05 In0.2 InПогрешность 0.5 InIn1.2 In0.05 InСдвиг фаз 0.2 InIn1.2 In
0.2±0.75%±0.35%-±0.2%±0.2%±30'±15'±10'±10'
0.5±1.5%±0.75%-±0.5%±0.5%±90'±45'±30'±30'
1±3%±1.5%-±1%±1%±180'±90'±60'±60'
3--±3%-±3%----
Класс Погрешность Сдвиг фаз
0.05 In0.2 In0.5 InIn1.2 In0.05 In0.2 InIn1.2 In
0.2s±0.75%±0.35%±0.2%±0.2%±0.2%±30'±15'±10'±10'
0.5s±1.5%±0.75%±0.5%±0.5%±0.5%±90'±45'±30'±30'
КлассПогрешностьСдвиг фазСуммарная погрешность
InInпри предельном токе номинальной точности
5P±1%±60'±5%
10P±3%-±10%

7.1.2 Типы

Некоторые типы трансформаторов, которые могут использоваться в распределительных устройствах UniGear, приводятся.

Изготовитель: ABB PTPM Брно (EJF, Чешская Республика)

Тип: TPU
