8 Типы ячеек

Предлагаются следующие ячейки следующих типов:

Ячейки вводных и отходящих фидеров

Ячейки кабельных подключений

Ячейки для подключения полностью изолированных шин

Ячейки секционного выключателя

Ячейки секционного разъединителя

Измерительные ячейки

Проходные ячейки (Ячейки типа «Кабельный ввод — Кабельный вывод»)

Ячейки для применения в ветростанциях

Заказные варианты ячеек

Рис. 8.1.1.4. Вводная ячейка, 1250 А

Рис. 8.1.1.3. Вводная ячейка, 2000 А

Вводная ячейка

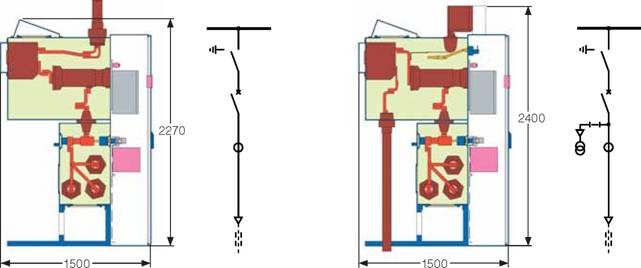

Рис. 8.1.1.2. Линейная ячейка, 800 А, с трансформаторами тока с кольцевыми сердечниками или датчиками

8.1 Фидерные ячейки

8.1.1 Вводные и отходящие фидерные ячейки

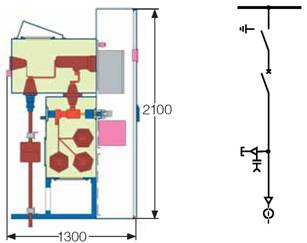

Рис. 8.1.1.1.Линейная ячейка, 1250 А, с трансформаторами тока с кольцевыми сердечниками

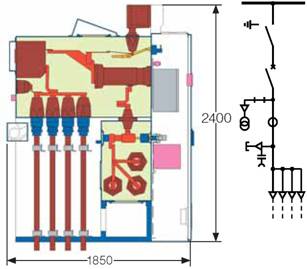

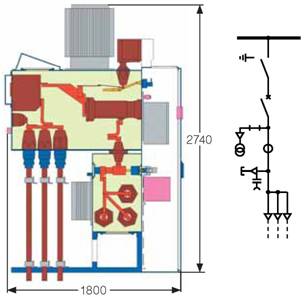

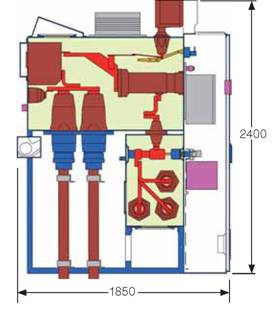

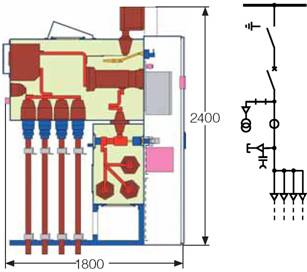

Рис. 8.1.1.5. Вводная ячейка, 2500 А, с радиаторным охлаждением

Вводная ячейка, 2500 А, с радиаторным охлаждением

Рис. 8.1.1.5. Вводная ячейка, 2500 А, с вентиляторным охлаждением

Вводная ячейка, 2500 А, с вентиляторным охлаждением

Таблица 8.1.1.1: Варианты для вводных и линейных ячеек

U :

r

...24 кВ (с трансформатором напряжения)
Ширина ячейки 600 мм:I :

r

> 24 кВ (без трансформатора напряжения) ...1250 A
p: ...31.5 кА
Ч-:...36 кВ (с трансформатором напряжения)
Ширина ячейки 800 мм:Ir:

p.:

...2500 А ...31.5 кА
Глубина ячейки 1300 мм:Ir:... 800 А1 разъем на фазу
Глубина ячейки 1500 мм:Ir:...1250 А2 разъема на фазу
Глубина ячейки 1850 мм:Ir:...2500 А4 разъема на фазу, принудительная вентиляция (вентилятор)
Глубина ячейки 1800 мм:I:

r

...2500 А3 разъема на фазу, пассивное охлаждение (радиатор)

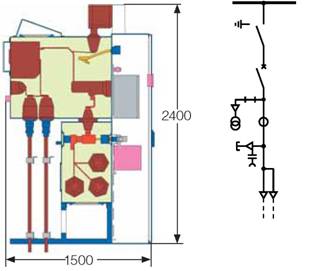

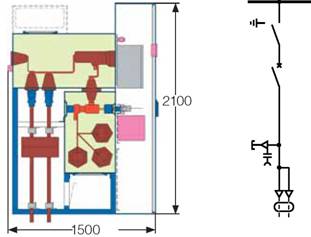

Рис. 8.1.2.1. Ячейки кабельного подключения 1250 А

8.1.2 Ячейки кабельного подключения

Таблица 8.1.2.1: Варианты ячеек кабельного подключения

Ч-:...36 кВ
Ширина ячейки 600 мм:I:

r

...1250 A
IP.: ...31.5 кА
Ч-:...36 кВ
Ширина ячейки 800 мм:I:

r

...2000 A
Ip.: ...31.5 кА
Глубина ячейки 1500 мм:Ir:...1250 A2 разъема на фазу
Глубина ячейки 1800 мм:Ir....2000 A3 и 4 разъема на фазу
Глубина ячейки 1850 мм:Ir....2500 A4 разъема на фазу, принудительная вентиляция (вентилятор)
Глубина ячейки 1800 мм:I:

r

...2500 A3 разъема на фазу, пассивное охлаждение (радиатор)

8.1.3 Ячейки для подключения полностью изолированных шин

В зависимости от варианта ячейки, полностью изолированные шины могут подключаться к ячейке сверху или снизу.

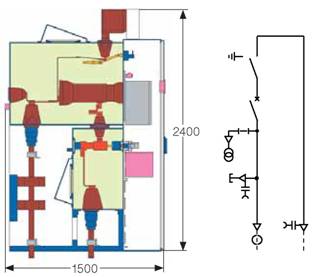

Рис. 8.1.3.2. Ячейки для подключения полностью изолированных шин, 2000 А, с трансформатором напряжения на линии, подключение шины снизу

Ячейки для подключения полностью изолированных шин

Рис. 8.1.3.1. Ячейки для подключения полностью изолированных шин, 2000 А, подключение шины сверху

Таблица 8.1.3.1: Варианты ячеек для подключения полностью изолированных шин

U :

r

...24 кВ (с трансформатором тока)
Ширина ячейки 600 мм: > 24 кВ (без трансформатора тока)
I1...1250 А
Ip...31.5 кА
U :

r

...36 кВ
Ширина ячейки 800 мм:Ir...2500 А
Ip...31.5 кА
Глубина ячейки 1500 мм:I1...2000 А
Глубина ячейки 1560 мм:I1...2500 А, принудительная вентиляция (вентилятор)
Глубина ячейки 1750 мм:I1...2500 А, пассивное охлаждение (радиатор)

Для 2500 A - Поставляется вариант с подключением шины сверху

Для 2000 A - Поставляется вариант с подключением шины снизу

8.2 Ячейки секционного выключателя и секционного разъединителя

Ячейки секционного выключателя и секционного разъединителя используются для секционирования шин. Секционирование шин может интегрироваться в распределительное устройство. Соединения сборных шин и секционные соединители являются штекерными и для них применяются шинные разъемы. Секционирование между системными блоками (между напротив стоящими секциями) реализуются с применением кабелей или полностью изолированных гибких шин.

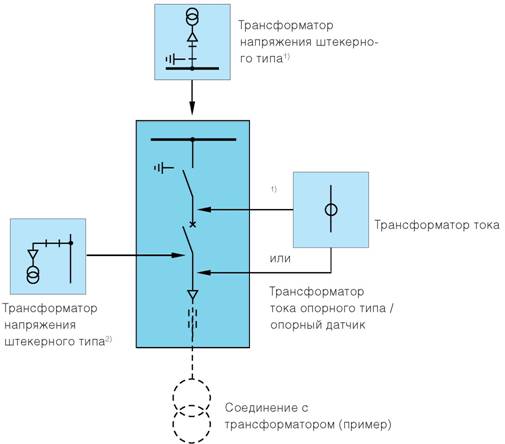

Опционально может устанавливаться трансформатор напряжения на сборных шинах.

8.2.1 Секционирование в пределах блока распределительного устройства

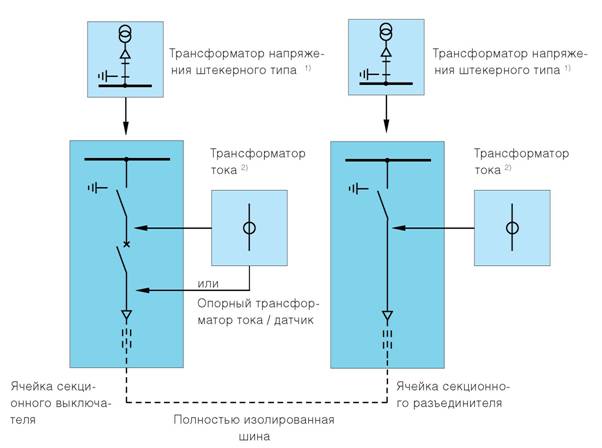

Вместе с трехпозиционным разъединителем, ячейка секционного выключателя включает в себя выключатель, а также, при необходимости, трансформатор тока между трехпозиционным разъединителем и выключателем. Секционный разъединитель оснащается трансформатором тока опорного типа или датчиком. Возможны варианты монтажа «секционный выключатель слева — секционный разъединитель справа» и наоборот.

Рис. 8.2.1.2. Ячейка секционного разъединителя, 2000 А, с измерением напряжения на сборных шинах

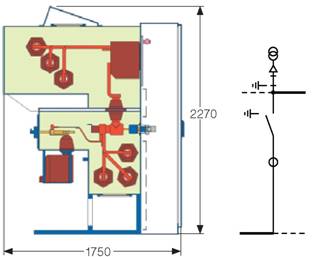

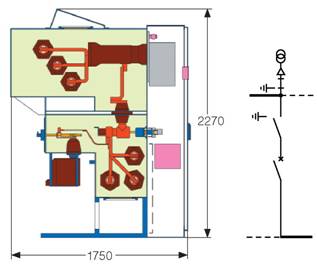

Рис. 8.2.1.1. Ячейка секционного выключателя, 2000 А, с измерением напряжения на сборных шинах

Таблица 8.2.1.1: Варианты ячеек секционного выключателя и секционного разъединителя для установки в блоке распределительного устройства

Ширина ячейки 600 мм: Ur

Ir

Ip

...24 кВ (с трансформатором напряжения)

> 24 кВ (без трансформатора напряжения)

...1250 A ...

31.5 кА

Ur...36 кВ (с трансформатором напряжения)
Ширина ячейки 800 мм:Ir

r

...2500 А
Ip...31.5 кА
Глубина ячейки 1250 мм: Глубина ячейки 1450 мм: Глубина ячейки 1750 мм:I Ir

Ir

Ir

...1250 А (без трансформатора напряжения)

...1250 А (с трансформатором напряжения)

...2500 А

11 Предлагаются для модификаций на 2000 А и 2500 А 2) Трансформатор тока опорного типа или датчик

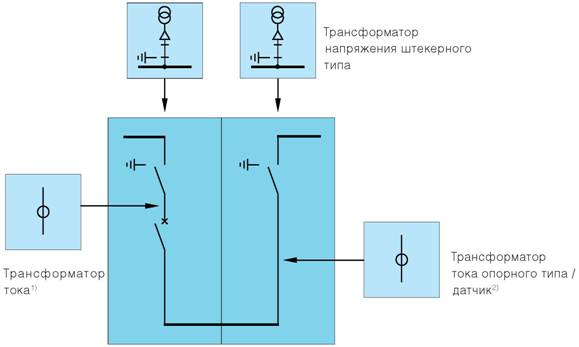

8.2.2 Секционирование с применением полностью изолированных шин (соединение двух системных блоков)

Предлагаются ячейки с шинными соединениями сверху и снизу. Полностью изолированные шины могут подводиться над ячейками или через кабельный канал. Шины прикрепляются крепежом или к потолку помещения распределительного устройства, или к полу кабельного канала.

Когда два блока распределительного устройства установлены один напротив другого в зеркальном порядке и полностью разделены, трехфазная система шин проводится параллельно, при этом необходимо изменение чередования фаз на обратное на подключениях ячеек секционирующего выключателя или секционирующего разъединителя.

Для этого при выполнении монтажных работ в отсеке сборных шин между сборными шинами и трехпозиционным разъединителем подключения соединительных шины L1 и L3 меняются местами. При этой операции сохраняется правильное чередование фаз в системе сборных шин в ячейках.

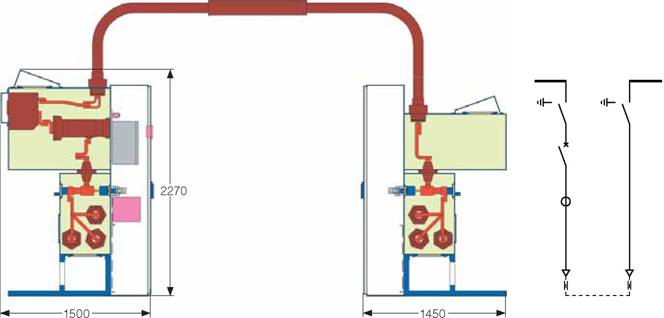

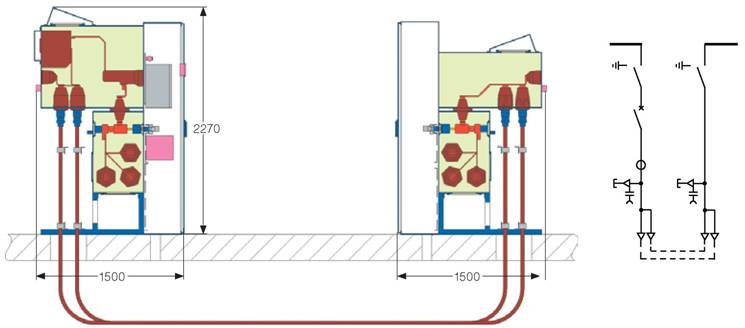

Рис. 8.2.2.1. Секционирование полностью изолированных шин (соединение двух блоков распределительного устройства), 2000 А (Пример: шины размещаются над ячейками).

Секционирование полностью изолированных шин

Таблица 8.2.2.1: Варианты секционирования с полностью изолированными шинами (соединение двух блоков системы)

Ширина ячейки 600 мм: Ur

Ir

Ip

..24 кВ (с трансформатором напряжения)

> 24 кВ (без трансформатора напряжения)

..1250 А

..31.5 кА

Ur..36 кВ
Ширина ячейки 800 мм:Ir..2500 А (соединение сверху)
Ip ..31.5 кА
Глубина ячейки 1250 мм: Глубина ячейки 1500 мм: Глубина ячейки 1450 мм: Глубина ячейки 1500 мм: Глубина ячейки 1560 мм: Глубина ячейки 1750 мм:Ir

Ir

Ir

Ir

Ir

Ir

..1250 А ячейка секционного разъединителя

..1250 А ячейка секционного выключателя

..2000 А ячейка секционного разъединителя

..2000 А ячейка секционного выключателя

..2500 А, принудительная вентиляция (вентилятор)

..2500 А, пассивное охлаждение (радиатор)

11 Предлагаются варианты на 2000 А и 2500 А с подсоединением шин сверху 2) Предлагается вариант на 2500 А с подсоединением шин сверху

8.2.3 Секционирование с применением кабелей (соединение двух системных блоков)

Варианты приведены в разделах 8.1.1 и 8.1.2

Рис. 8.2.3.1. Секционирование кабелями, 1250 А

Рис. 8.2.3.1. Секционирование кабелями, 1250 А

Секционирование кабелями

Таблица 8.3.1: Варианты измерительных ячеек

Ширина ячейки 600 мм Ur ...24 кВ
Ширина ячейки 800 мм U

r

...36 кВ
Глубина ячейки 910 мм Все варианты

8.3 Измерительные ячейки

8.4 Линейная ячейка с трансформатором напряжения на сборных шинах

Линейная ячейка с трансформатором напряжения на сборных шинах

Таблица 8.4.1: Варианты линейных ячеек с трансформатором напряжения на сборных шинах

U :

r

...36 кВ
Ширина ячейки 800 мм:Ir: ...800А
IP: ...31.5 кА
Глубина ячейки 1800 мм:1 разъем на фазу типоразмера 2 или 3

8.5 Ячейки двойного фидера

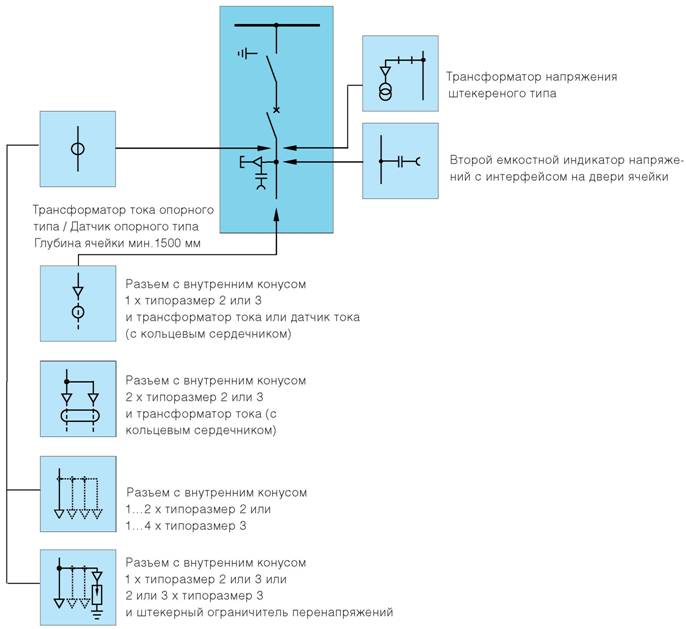

Структура ячейки двойного фидера отличается от стандартной линейной ячейки:

Ширина (= транспортная ширина) ячейки двойного фидера составляет 800 мм, она состоит из двух фидерных ячеек шириной 400 мм, сгруппированных в одну двойную ячейку.

Отсек сборных шин для двух фидеров в ячейке двойного фидера является неразделенным газовым отсеком, протяженным по ширине ячейки на 800 мм.

Два отсека выключателей для ячейки двойного фидера являются двумя независимыми блоками.

Используется только штекерная система с внутренним конусом типоразмера 2 (1 или 2 x на фазу) согласно EN 50181.

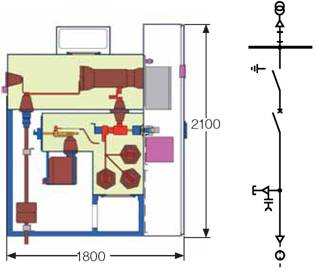

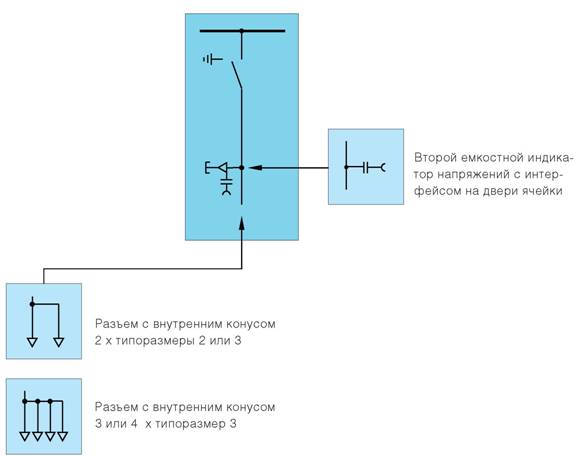

Рис. 8.5.1. Ячейка двойного фидера, вариант с одним кабелем на фазу

Используются только трансформаторы тока с кольцевыми сердечниками (для одного или двух кабелей на фазу) или датчики с кольцевым сердечником (для одного кабеля на фазу). Кабельные адаптеры вставляются после того, как кабели будут проведены через соответствующие трансформаторы или датчики.

Устанавливаются две отдельные дверцы низковольтного отсека (шириной по 400 мм).

Технические характеристики отличаются от стандартной ячейки (сравните с Разделом 4):

Классификация по стойкости ко внутреннему дуговому КЗ IEC 62271-200

Распределительное устройство с каналом разгрузки давления:

Классификация IAC AFLR

Внутреннее дуговое КЗ 25 кА 1 с Распределительное устройство с дефлектором плазмы:

Классификация IAC AFL

Заполнение изолирующим газом SF6

Внутреннее дуговое КЗ 25 кА 1 с

В разделах 8.1 - 8.5 описаны стандартные конструкции ячеек. Если при разработке Вашего распределительного устройства Вам нужны ячейки, отличные от приведенных в описании, пожалуйста, обратитесь в офис АВВ в Вашем регионе. Наша группа конструкторов будет рада рассмотреть и осуществить Ваши технические предложения.

8.6 Заказные конструкции ячеек

Квалификация по стойкости к внутреннему дуговому КЗ в соответствии с IEC 62271-200 для специальных ячеек не всегда может быть осуществима.

Рис. 8.6.1. Пример конструкции ячейки по заказу: ячейка со штекерной Рис. 8.6.2. Пример конструкции ячейки по заказу: учет электропитания системой с внутренним конусом. типоразмер 4, 2 х на фазу (36 кВ, 31,5 (12 кВ, 16 кА, 630 А) кА, 2500 А), ширина ячейки 800 мм.

Рис. 8.6.3. Пример конструкции ячейки по заказу: ячейка для коммутации емкостной нагрузки (36 кВ, 31,5 кА, 800 А)

8.7 Ячейки кабельного ввода/вывода

Ячейки кабельного ввода/вывода

Квалификация по стойкости к внутреннему дуговому КЗ в соответствии с IEC 62271-200 для ячеек кабельного ввода/вывода отсутствует.

Таблица 8.7.1: Варианты ячеек кабельного ввода/вывода

U :...36 кВ
Ширина ячейки 800 мм:Ip...31.5 кА
Глубина ячейки 1500 мм:Ir.800 A (1 разъем на фазу, типоразмер 2 или 3)
Глубина ячейки 1800 мм:Ir..1250 A (2 разъема на фазу, типоразмер 2 или 3)

8.8 Ячейки для ветростанций

Главной проблемой при постройке ветростанций является эксплуатационная готовность системы в целом при локальных отказах (например, в подводных кабелях). Применение выключателей вместо выключателей нагрузки очень выгодно, так как выключатели могут выключать токи короткого замыкания несколько раз.

Уместным решением является конфигурирование системы в виде кольцевой сети. Максимальная эксплуатационная готовность достигается установкой трех выключателей на каждый генератор. В случае короткого замыкания на кабеле устройство защиты отключает только поврежденный кабель. Все генераторы продолжают оставаться подключенными к части системы, которая остается в работе.

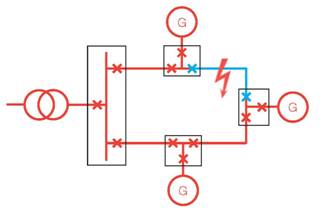

Рис. 8.8.1. Эксплуатационная готовность при локальном отказе с применением трех выключателей на один генератор.

При меньшем количестве выключателей в случае отказа отключиться может большая часть системы или даже вся кольцевая сеть.

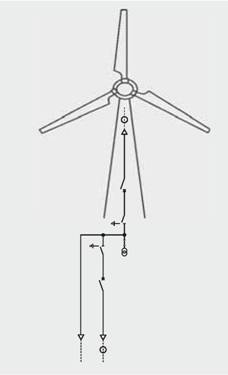

Рис. 8.8.2. Прямое подключение к кольцевой сети

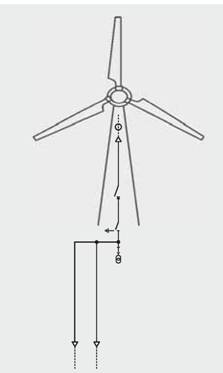

Прямое подключение к кольцевой сети

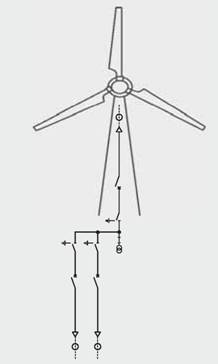

Рис. 8.8.4. Оптимальное подключение к кольцевой сети через два выключателя

Рис. 8.8.3. Прямое подключение к кольцевой сети через выключатель

Преимущества применения ячеек ZX1.2

Подключение подводных кабелей с сечением до 1600 мм²

Герметичное уплотнение с классом защитного исполнения IP65 для высоковольтных секций

Возможность полного дистанционного управления

Номинальные токи от 1250 до 2500 А

Совместимость со всеми системами защиты

Применимость для подключения к ветровым турбинам с мощность свыше 5 МВт

Применимость для установки в разомкнутых и замкнутых кольцевых сетях

Вакуумные выключатели для надежного и не требующего обслуживания подключения к ветровым турбинам в разомкнутой или замкнутой кольцевой сети

8.9 Ячейки с номинальным током более 2000 А

При максимальной температуре окружающего воздуха 40°С, максимальной среднесуточной температуре окружающего воздуха 35°С и номинальной частоте 50 Гц (стандартные рабочие условия) для устройств с номинальным током вплоть до 2000 А дополнительные устройства для охлаждения не требуются. При стандартных рабочих условиях и номинальных токах больше 2000 А (максимум до 2500 А) предлагается два способа охлаждения:

Применение дефлектора плазмы

Пассивное охлаждение с применением одного или большего количества радиаторов

Принудительное охлаждение вентилятором, при необходимости в комбинации с радиаторами

Применение канала разгрузки давления

- Применение только принудительного охлаждения вентиляторами, при необходимости в комбинации с радиаторами

Размещение соответствующих вентиляторов и радиаторов показано на следующих рисунках, где:

A: Вентилятор с радиальным потоком

B: Малый радиатор на отсеке сборных шин

C: Большой радиатор на отсеке сборных шин

D: Верхний радиатор на отсеке выключателя

E: Короткий радиатор на отсеке выключателя

Методы охлаждения для разных типов ячеек отображены в таблицах 8.9.1 и 8.9.2. Пожалуйста, придерживайтесь требований к минимальному количеству кабелей и к минимальным площадям сечения кабелей.

Способы охлаждения для разгрузки давления с дефлектором плазмы

Вводной фидер Секционный выключатель или секционный Секционный выключатель или

разъединитель с трансформатором

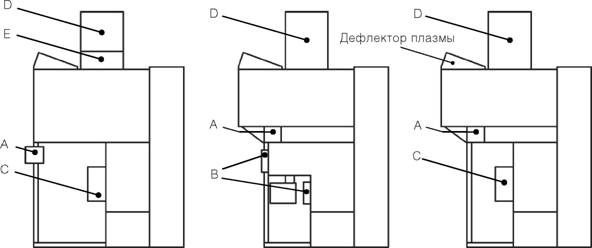

Рис. 8.9.1. Способы охлаждения для разгрузки давления с дефлектором плазмы (открытый отсек кабельного подключения)

форматором напряжения (система трансформатора напряжения измерения для сборных шин)

Таблица 8.9.1: Способы охлаждения для разгрузки давления с дефлектором плазмы (IAC: AFL)

Тип охлаждения Тип ячейкиМетод охлажденияНеобходимое количество кабелей и их площадь сечения
Естественное охлаждениеВводная ячейкаC + D3 x 500 мм²
Ячейка кабельного подключенияC3 x 500 мм²
Ячейка секционного выключателя и секционного разъединителя с измерением напряжения на сборных шинахB + D-
Ячейка секционного выключателя и секционного разъединителя без измерения напряжения на сборных шинахC + D-
Принудительное охлаждениеВводная ячейкаA + E4 x 300 мм²
Ячейка кабельного подключенияA4 x 300 мм²
Секционный выключатель и секционный разъединительA-

Вводной фидер Секционный выключатель или секционный Секционный выключатель или

разъединитель с трансформа- секционный разъединитель без тором напряжения на сборных шинах трансформатора напряжения

Таблица 8.9.2: Способы охлаждения для разгрузки давления через канал (IAC: AFLR)

Тип охлаждения Тип ячейкиМетод охлажденияНеобходимое количество кабелей и их площадь сечения
Вводная ячейкаA + E4 x 300 мм²
ПринудительноеЯчейка кабельного подключенияA4 x 300 мм²
охлаждениеЯчейка секционного выключателя и секционного разъединителя с/без измерения напряжения на сборных шинахA-
Пассивное охлаждениеНе применяется

Необходимые устройства охлаждения могут отличаться от описанных способов охлаждения при следующих условиях:

более высокие температуры охлаждающего воздуха и/или

более высокий номинальный ток и/или

номинальная частота 60 Гц.

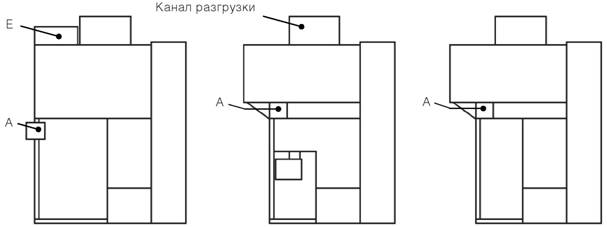

Рис. 8.9.2. Способы охлаждения для разгрузки давления с каналом разгрузки давления (закрытый отсек кабельного подключения)

Такие особые случаи рассматриваются по запросу.
