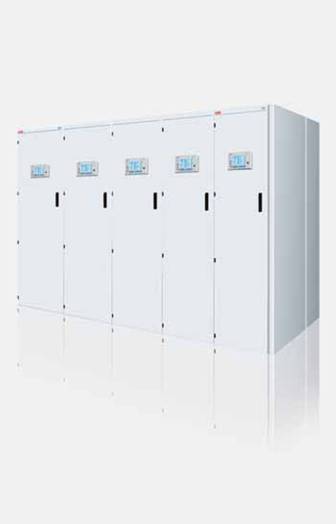

ZX1.2 КРУ ABB

ZX1.2 - распределительное устройство среднего напряжения, производства ABB с элегазовой изоляцией.

1 Области применения

Энергоснабжающие компании

Электростанции

Трансформаторные подстанции

Распределительные подстанции

Промышленность

Металлургические предприятия

Бумажное производство

Цементная промышленность

Текстильная промышленность

Химическая промышленность

Пищевая промышленность

Автомобильная промышленность

Нефтехимическая промышленность

Сырьевая промышленность

Трубопроводные системы

Литейное производство

Прокатное производство

Платформы

Буровые установки

Береговые сооружения

Суда обеспечения

Океанские лайнеры

Контейнерные суда

Танкеры

Кабелеукладочные суда

Паромы

Ветровые электростанции

Транспорт

Аэропорты

Порты

Железные дороги

Метрополитен

Сфера обслуживания

- Супермаркеты

- Торговые центры

- Больницы

Горная промышленность

Соединения

Основные характеристики

Герметичная газоизолированная система под давлением с применением элегаза (гексафторид серы SF6) Номинальное напряжение до 36 кВ (40,5 кВ) До 2500 А и 31,5 кА Одинарная система сборных шин Корпус из нержавеющей стали, выполненный из листового металла с лазерной обрезкой Модульная конструкция Уровень утечки элегаза менее 0,1% в год Встроенная система проверки утечки Внутренней установки Ячейки шириною 400 мм, 600 мм и 800 мм

Варианты исполнения ячеек

Ячейки вводного и отходящего фидера

Ячейки кабельного подключения

Ячейки для подключения полностью изолированных шин

Ячейки секционного выключателя

Ячейки секционного разъединителя

Измерительные ячейки

Ячейки двойного фидера

Ячейки кабельного ввода-вывода

Ячейки для применения в ветроэлектрических станциях

Заказные варианты ячеек

Выключатель и трехпозиционный разъединитель

Вакуумный выключатель

Разъединитель/заземлитель (трехпозиционный разъединитель) с функциями:

соединение со сборными шинами

разъединение

заземление

Штекерная кабельная система с внутренним конусом, типоразмер штекера 2 и 3 по EN 50181 и DIN 47637

Возможность подключения ограничителей перенапряжений (ОПН)

Возможность подключения полностью изолированных шин

Измерения тока и напряжения

Измерительные трансформаторы и датчики

Защита и управление

Комбинированные устройства защиты и управления

Устройства дискретной защиты со стандартным управлением

Защита от неправильных действий

Электрические блокировки

Опционально: дополнительные механические блокировки

Разгрузка давления

Через дефлектор плазмы в помещение РУ, или

Через каналы разгрузки давления в помещение РУ, или

Через каналы разгрузки давления наружу

Установка

Ячейки соединяются друг с другом посредством штекерных соединителей

3 Преимущества продукции АББ

Максимальная безопасность обслуживающего персонала

Все части под высоким напряжением недоступны для прикосновения для предотвращения случайного контакта.

Вследствие того, что высоковольтные отсеки не подвержены влиянию факторов окружающей среды (степень защиты оболочки IP65), возможность возникновения внутреннего дугового замыкания практически сводится к нулю.

Максимальная безопасность обслуживающего персонала (испытаны на локализацию внутреннего дугового КЗ).

Для повышения безопасности канал отвода газов в случае дугового КЗ может быть выведен вне помещения.

Минимальные суммарные затраты

Компактная конструкция ячеек требует меньше пространства для их установки и, соответственно, меньшие размеры подстанции, что способствует уменьшению требуемых инвестиций.

Отсутствие необходимости технического обслуживания достигается постоянством условий в отсеках высокого напряжения и выбором соответствующих материалов. Заполнение газовых отсеков высокого напряжения инертным газом исключает вредные воздействия пыли, паразитов, влаги, окисления и загрязненного воздуха.

Как правило, таким образом, изоляция распределительного устройства не требует обслуживания.

Ячейки изготовлены с расчетным сроком службы более 40 лет.

Подбор применяемых материалов в процессе проектирования обеспечивает полное повторное применение этих материалов в конце срока их службы.

Поставка ячеек производится исключительно после приемосдаточных испытаний с составлением соответствующих протоколов. Применение штекерной технологии к сборным шинам, кабелям и вторичным подключениям обеспечивает возможность быстрой установки.

Как правило, на месте установки не требуется выполнение никаких операций с газом. Другими словами, на месте установки нет необходимости в вакуумировании и заполнении высоковольтных отсеков, испытании их на утечку и измерении точки росы изолирующего газа.

Максимальный уровень эксплуатационной готовности

Технология штекерных сборных шин без применения болтовых соединений обуславливает простую и безопасную сборку.

Несмотря на исключительно малую вероятность отказа в системах распределительных устройств типа ZX, предусмотрено их быстрое введение в строй после замены компонентов в газовых отсеках.

В КРУЭ заземление секции распределительного устройства осуществляется высококачественным вакуумным выключателем. Выключатель может быть включен на ток короткого замыкания значительно более чаще и надёжней чем заземлитель с включающей способностью.
