7 Компоненты

Отсек выключателя

Полюс выключателя

Привод выключателя

Кабельные разъемы

Испытательные разъемы

Емкостная система индикации напряжения

Разъемы для трансформаторов напряжения

Разъединитель трансформатора напряжения

Трансформатор напряжения

Трансформатор опорного типа или датчик

Проходной изолятор, выключатель / отсек сборных шин

Диск разгрузки давления

Отсек сборных шин

Система сборных шин

Трехпозиционный разъединитель

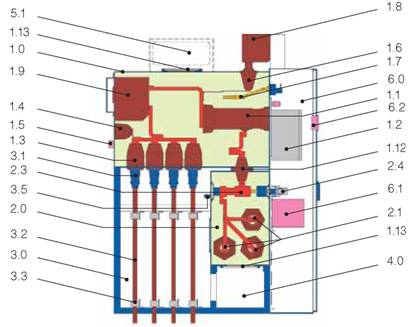

Рис. 7.2. Ячейка отходящего фидера на 2000 А с каналом разгрузки давления

Привод трехпозиционного разъединителя

Отсек подключения кабелей

Кабельный адаптер

Высоковольтный кабель

Крепеж кабеля

Трансформатор с кольцевым сердечником или датчик

Главная шина заземления

4.0 Канал разгрузки давления, нижний

Дефлектор плазмы

Канал разгрузки давления, верхний

Низковольтный отсек

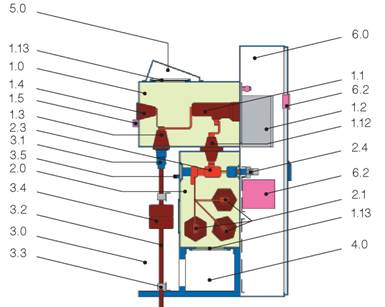

Рис. 7.1. Линейная ячейка на 800 А с дефлектором плазмы

Центральный блок комбинированного устройства защиты и управления

Интерфейс оператора (Интерфейс «Человек-Машина») комбинированного устройства защиты и управления

Изолирующий газ SF6

Вакуумный выключатель с фиксированной установкой (рис. 7.1.1) представляет собой трехфазное переключающее устройство и в общем состоит из привода выключателя и трех полюсов. Полюса состоят из собственно переключающих элементов — вакуумных прерывателей. Полюса установлены на общей монтажной панели. Привод находится с противоположной стороны от монтажной панели. Полюса, монтажная панель и привод образуют один узел. Монтажная панель этого узла привинчена к передней стенке отсека выключателя с газоплотной установкой.

Полюсные части расположены в отсеке выключателя, который заполнен гексафторидом серы SF6 (элегазом) и таким образом защищен от внешних воздействий. Привод расположен в низковольтном отсеке, обеспечивая простоту доступа.

Функции вакуумного выключателя

Включение и выключение рабочего тока

Операция отключения при КЗ

Функция заземления в связке с трехпозиционным разъединителем

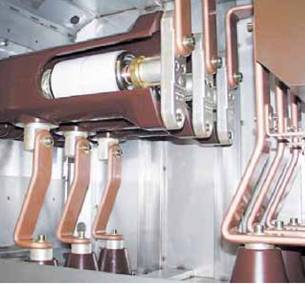

Рис. 7.1.1 Вакуумный выключатель

Для выполнения заземления трехпозиционный разъединитель подготавливает соединение с землей во время нахождения в отключенном состоянии. Непосредственно заземление выполняется выключателем. Функционирование выключателя в качестве заземляющего элемента обеспечивает заземление надежней любого заземлителя.

Вакуумный прерыватель

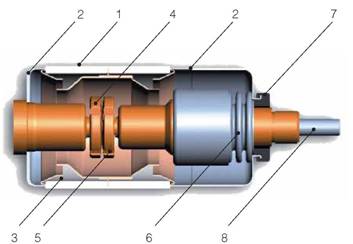

Внешняя оболочка вакуумного прерывателя (рис. 7.1.2) состоит из керамических изоляторов (1), концы которых закрыты колпаками из нержавеющей стали (2). Контакты (4 и 5), окруженные беспотенциальным центральным экраном, выполнены из меднохромного композита. Вследствие исключительно низкого статического давления (менее чем от 10-4 до 10-8 гПа (гектопаскалей)), внутри камеры прерывателя для достижения высокой электрической прочности требуется относительно малый контактный промежуток. Усилие переключения передается в замкнутую систему вакуумного прерывателя посредством металлического сильфона (6). Антиротационный элемент (7) вставлен для предотвращения кручения сильфона и направления проводника, ведя его к подвижному контакту. Подсоединение к приводу осуществляется посредством нарезного стержня (8), прикрепленного к питающему проводнику. Если токоведущие контакты разъединены в вакууме, в условиях короткого замыкания возникает дуговой разряд в парах металла. Эта дуга создает носителей заряда, необходимых для проведения тока внутри вакуумного прерывателя, и гасится при первом прохождении через ноль переменного тока после отключения, то есть после разъединения контактов. Таким образом, ток надежно прерывается с быстрым созданием контактного промежутка в вакууме.

Полюса

Прерыватель (9) внутри полюсной части залит смолой или находится в трубке полюсной части из эпоксидной смолы (10). При замкнутом выключателе ток течет от зажима выключателя (11) к фиксированному контакту в вакуумном прерывателе и оттуда через подвижный контакт к зажиму выключателя (12). Управление осуществляется изолированными приводными штангами (8).

Привод выключателя (рис. 7.1.3, номер 13) подсоединен к полюсам через газоплотные опорные изоляторы (14).

Выключатель оснащен пружинным приводом с накопителем механической энергии. Пружина с накопленной энергией может быть взведена как вручную, так и приводом. Отключение или включение устройства может совершаться как кнопками, так и автоматикой (включение, отключение и отключение при пониженном напряжении).

Привод выключателя

Привод может конфигурироваться для автоматического повторного включения (АПВ) и, благодаря короткому времени взвода пружины для многократного АПВ.

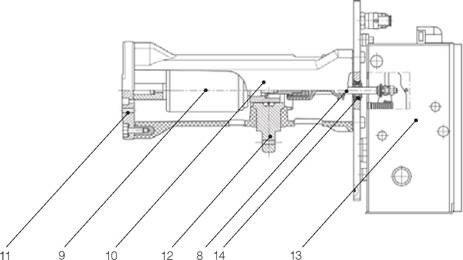

Рис. 7.1.3. Полюсная часть и привод

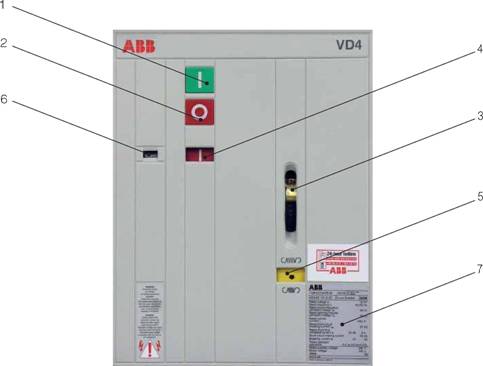

Передняя часть привода (рис. 7.1.4) имеет механические кнопки включения (1) и отключения (2), ручку для ручного взвода пружины (3), механические указатели «Выключатель включен», «Выключатель отключен) (4), «Пружина взведена», «Пружина разряжена» (5), счетчик срабатываний (6) и заводскую табличку выключателя (7).

Рисунок 7.1.4: Элементы управления выключателем

Варианты механизма и вторичное оборудование

При комплексном применении устройств, таких как многофункциональный терминал защиты и управления серии RE_^ отношении ассортимента устройств защиты АВВ см. Раздел 7.9), для определения положения выключателя применяются бесконтактные индуктивные датчики. Со стандартными вторичными системами положение выключателя определяется посредством блок- контактов. Информация о вторичной аппаратуре для привода выключателя с разными вариантами защиты приведена в таблице 7.1.1.

Таблица 7.1.1: Опции вторичной аппаратуры для вариантов привода выключателя

Концепции защиты и управления

11 Комбинация -MU и -MO3 являются невозможной 24 | Технический каталог ZX1.2 TK 501 - Редакция 05
