4 Технические характеристики
4.1 Технические характеристики ячейки
Таблица 4.1.1: Технические характеристики ячейки
| Номинальные значения по IEC | Специальные значения | |||||
| Номинальное напряжение / максимальное рабочее напряжение | U r | кВ | 10 / 12 | 20 / 24 | 30 / 36 | 35 / 40.5 |
| Номинальное испытательное напряжение промышленной частоты 1) | Ud | кВ | 28 | 50 | 70 | 85 |
| Номинальное испытательное напряжение полного грозового импульса 1) | U | кВ | 75 | 125 | 170 | 185 |
| Номинальная частота 2) | f r | Гц | 50 | 50 | ||
| Номинальный ток сборных шин 3) | I r | A | ...2500 | ...2500 | ||
| Номинальный ток линии 3) | I r | A | ...2500 | ...2500 | ||
| Ток термической стойкости | Ik | ^ | ...31.5 | ...31.5 | ||
| Ток электродинамической стойкости | I | ...80 | ...80 | |||
| Номинальная длительность тока короткого замыкания | tk | с | ...3 | ...3 | ||
| Газоизоляционная система 4) 5) | ||||||
| Уровень сигнализации для изоляции | pae | кПа 6) | 120 | 120 | ||
| Номинальное давление заполнения для изоляции | pre | кПа | 130 | 130 | ||
| Степень защиты высоковольтных отсеков | IP65 | |||||
| Степень защиты низковольтного отсека 7) | IP4X | |||||
| Окружающая температура, максимум 8) | °C | +40 | ||||
| Окружающая температура, максимальная средняя за 24 часа 8) | °C | +35 | ||||
| Окружающая температура, минимум | °C | -5 | ||||
| Высота установки над уровнем моря 9) | м | ...1000 | ||||
Более высокие уровни по международным стандартам доступны по заказу
Номинальный ток для частоты 60 Гц по заказу
Более высокие уровни по международным стандартам по заказу
Изолирующий газ: SF6 (шестифтористая сера, серы гексафторид)
Все давления приводятся для нормального атмосферного давления при 20°С
100 кПа = 1 бар
Более высокие уровни для защиты по заказу
Более высокие температуры окружающей среды по заказу
Большая высота установки по заказу
Классификация по стойкости к внутреннему дуговому короткому замыканию
Ячейки проходят испытания по стойкости к внутреннему дуговому КЗ в соответствии с IEC 62271-200

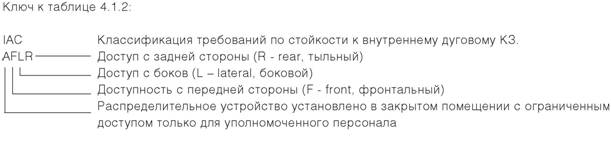

Таблица 4.1.2: Классификация по стойкости распределительного устройства к внутреннему дуговому КЗ в соответствии с IEC 62271-200 1) 1)
| Классификация по стойкости к внутреннему дуговому КЗ | Распределительное устройство с дефлектором плазмы (Раздел 6.11) | Классификация по стойкости к внутреннему дуговому КЗ IEC AFL 31,5 кА 1 с |
| Распределительное устройство с разгрузкой давления через канал (Раздел 6.11) | Классификация по стойкости к внутреннему дуговому КЗ 31,5 кА 1 с | |
| Номинальный кратковременный ток и длительность дуги в отсеке кабельных подключений | 0.87 x 31.5 ^ 1с | |
*В соответствии с IEC 62271-200, раздел А.5.2.1 (стр. 127), трехфазные замыкания в кабельном отсеке со штекерными соединителями обычно не возникают. «На практике это означает, что значение силы тока снижается ... приблизительно до 87% от установленной силы тока выдерживания внутренней дуги КЗ».
Классификация IAC относится к системе, состоящей по меньшей мере из четырех ячеек.
Время простоя для технического обслуживания согласно IEC 62271-200
Различные категории этого стандарта для простоев при обслуживании определяют возможность держать другие отсеки и/или ячейки под напряжением при открытом положении отсека главного контура. Однако, газонаполненные отсеки не открываются, поскольку при этом они теряют свою функциональность. Это означает, что критерии потери времени на обслуживание недоступных для открывания отсеков отсутствуют.
Таблица 4.1.3: Время простоя для обслуживания распределительного устройства согласно IEC 62271-200е
| Кабельные отсеки | 1LSC2B |
| Газовые отсеки | 1 Газонаполненные отсеки не должны открываться при обслуживании, поэтому их ] классификация согласно LSC2B неприменима |
Ключ к таблице 4.1.3:
| Таблица 4.1.4: Класс разделения в соответствии IEC 62271-200 | |
| Класс разделения | PM |
Ключ к таблице 4.1.4:
PM: Металлические разделительные перегородки
Ячейки с классом разделительных перегородок PM имеют металлические заземленные перегородки между открытыми доступными отсеками и находящимися под напряжением деталями главного контура.
4.2 Технические характеристики выключателя
Таблица 4.2.1: Технические характеристики выключателя
| Номинальные значения по IEC | Специальные значения | |||||
| Номинальное напряжение / максимальное рабочее напряжение | Ur | кВ | 12 | 24 | 36 | 40.5 |
| Номинальное испытательное напряжение промышленной частоты 1) | Ud | кВ | 28 | 50 | 70 | 85 |
| Номинальное испытательно напряжение полного грозового импульса 1) | Up | кВ | 75 | 125 | 170 | 185 |
| Номинальная частота 2) | fr | Гц | 50 | 50 | ||
| Номинальный рабочий ток 3) | Ir | A | ...2500 | ...2500 | ||
| Номинальный ток отключения | Isc | ^ | ...31.5 | ...31.5 | ||
| Номинальный ток включения | Ima | ...80 | ...80 | |||
| Ток термической стойкости | Ik | ...31.5 | ...31.5 | |||
| Номинальная длительность тока короткого замыкания | tk | s | ...3 | ...3 | ||
| Коммутационный цикл | O - 0.3 сек. - CO - 3 мин. - CO 4) | |||||
| Время включения | tcl | мс | Около 60 | |||
| Собственное время отключения | t3 | мс | < 45 | |||
| Полное время отключения | tb | мс | < 60 | |||
| Номинальное напряжение питания вторичных цепей | В = | 48, 60, 110, 220 5) | ||||
| Мощность, потребляемая приводом | Вт | макс. 240 | ||||
| Мощность, потребляемая катушкой включения | Вт | 250 - 310 | ||||
| Мощность, потребляемая катушкой отключения | Вт | 250 - 310 | ||||
| Мощность, потребляемая блокировочным магнитом | Вт | 10 | ||||
| Мощность, потребляемая расцепителем минимального напряжения | Вт | 11 | ||||
| Мощность, потребляемая расцепителем максимального обратного тока | Вт | 15 | ||||
Допустимое количество рабочих циклов камеры вакуумного выключателя
20000 - 30000 6) x Ir (Ir = номинальный рабочий ток)
50 x ISC (ISC = номинальный отключаемый ток короткого замыкания)
Более высокие уровни по международным стандартам по заказу
Номинальный ток для частоты 60 Гц по заказу
Более высокие номинальные токи по заказу
Другие коммутационные циклы по заказу
Другие напряжения управления по заказу
Зависит от типа вакуумной камеры
4.3 Технические характеристики трехпозиционного разъединителя
Таблица 4.3.1: Технические характеристики трехпозиционного разъединителя
| Номинальные значения по IEC | Специальные значения | |||||
| Номинальное напряжение / максимальное рабочее напряжение | Ur | кВ | 12 | 24 | 36 | 40.5 |
| Номинальное выдерживаемое напряжение промышленной частоты на участке разрыва | кВ | 32 | 60 | 80 | 1) | |
| Номинальное выдерживаемое напряжение полного грозового импульса на участке разрыва | кВ | 85 | 145 | 195 | 1) | |
| Номинальный рабочий ток 2) | I r | A | ...2500 | ...2500 | ||
| Ток термической стойкости | Ik | кА | ...31.5 | ...31.5 | ||
| Ток электродинамической стойкости | I | кА | ...80 | ...80 | ||
| Номинальная длительность тока короткого замыкания | tk | с | 3 | 3 | ||
| Номинальное напряжение питания вторичных цепей | Ua | В = | 48, 60, 110, 220 3) | |||
| Номинальный рабочий ток | А | ...1250 ...2500 | ||||
| Мощность, потребляемая приводом | Вт | Около 180 | ||||
| Время работы привода для замыкания или размыкания разъединителя 4) | с | Около 18 Около 20 | ||||
| Время работы привода для замыкания или размыкания заземлителя 4) | с | Около 18 Около 20 | ||||

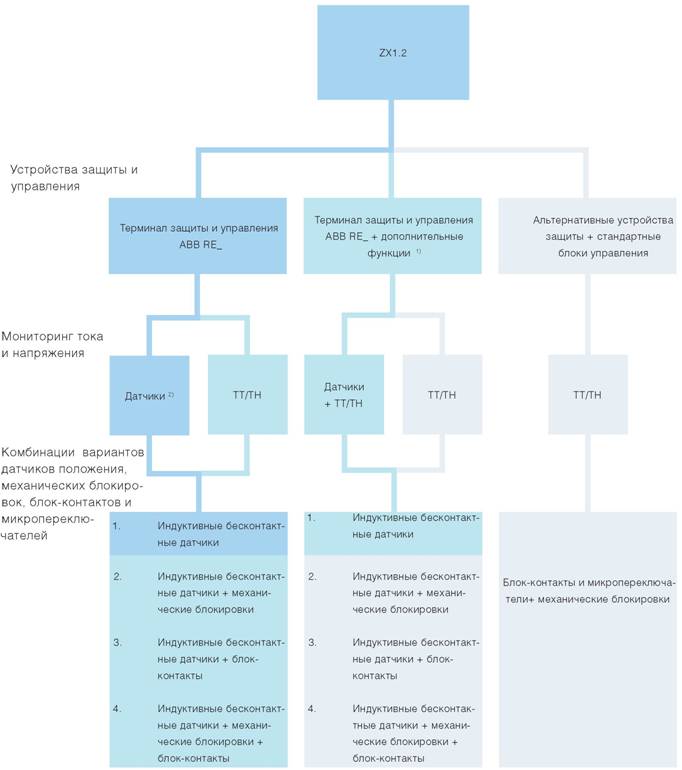

5 Варианты концепций защиты и управления
1) Примеры дополнительных функций:
Измерение и учет потребления электроэнергии
Переходные КЗ на землю
Дифференциальная защита
Резервная защита
Измерение напряжений по всем ячейкам (измерение по сборным шинам) выполняется с использованием стандартных трансформаторов напряжения 12 | Технический каталог ZX1.2 TK 501 - Редакция 05
