9 Заземление сборной шины

В данном разделе приводится общая информация о способах заземления сборной шины. Подробные инструкции смотрите в соответствующих руководствах.

9.1 Заземление сборной шины с применением заземлительного комплекта

При заземленной линейной ячейке в испытательные разъемы можно устанавливать заземляющий комплект (рис. 7.6.5), с подсоединением к главной заземляющей шине. Заземление сборной шины выполняется через замкнутый разъединитель фидера и следом за ним замкнутый выключатель (см. рис. 9.1.1).

9.2 Заземление сборной шины с применением секционного выключателя и секционного разъединителя

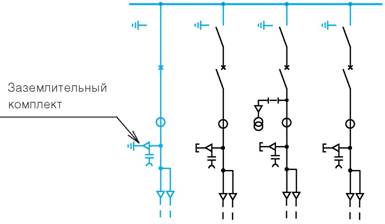

Рис. 9.1.1. Заземление сборной шины с применением заземлительного комплекта

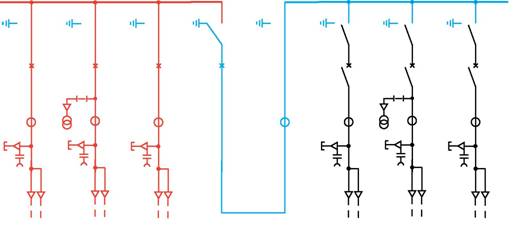

Рис. 9.2.1. Заземление сборной шины через секционный выключатель + секционный разъединитель

Заземление выполняется с применением трехпозиционного разъединителя и выключателя в ячейках секционного выключателя / секционного разъединителя (см. рис. 9.2.1)
