10 Стандартные способы запирания и блокирования
10.1 Механические блокировки
Функциональные блоки PIX в целях оснащаются механическими блокирующими устройствами, позволяющими предотвратить ошибочные действия в процессе эксплуатации
| БЛОКИРОВКА | ФУНКЦИЯ | ДЕЙСТВИЕ |
| Блокировка подключения выдвижного элемента относительно установки низковольтного разъема. | Приведение выдвижного элемента в рабочее состояние невозможно, если не подключен низковольтный разъем. | - Блокирована шторка доступа к устройству подключения выдвижного элемента. |
| Блокировка подключения выдвижного элемента относительно заземляющего разъединителя в замкнутом состоянии. | Приведение выдвижного элемента в рабочее состояние невозможно, если заземляющий разъединитель замкнут. | - Коленчатая рукоятка подключения выдвижного элемента расцепляется. |
| Блокировка замыкания заземляющего разъединителя относительно положения выдвижного элемента. | Замыкание заземляющего разъединителя невозможно, если выдвижной элемент находится в подключенном или промежуточном положении. | - Управление рычагом заземляющего разъединителя невозможно: НЕ ПРИМЕНЯТЬ СИЛУ! |
| Блокировка подключения выдвижного элемента в замкнутом состоянии. | Подключение выдвижного элемента невозможно, если он замкнут. | - Шторка доступа к устройству подключения заблокирована. |
| Блокировка замыкания выдвижного элемента в отсоединенном состоянии. | Замыкание выдвижного элемента невозможно, если он не находится в «рабочем» или | - Электрическое или ручное управление выдвижным элементом невозможно. |
10.2 Запирание навесными (не входят в комплект поставки) и встроенными замками
Отверстия в блокирующих устройствах предусматривают использование навесных замков с дужками толщиной 8 мм.
Установка нескольких замков в одной точке блокировки требует использования устройств, которые не входят в комплект поставки.
• Блокировка заземляющего разъединителя с помощью навесного и встроенного замка.
10.3 Блокировка навесными замками (не входят в комплект поставки) в отсеке коммутационного аппарата
• Блокировка поднимания запирающих шторок (12 кВ).
• Блокировка поднимания верхних запирающих шторок (24 кВ).
• Блокировка приведения выдвижного элемента в рабочее состояние (обычный навесной замок).

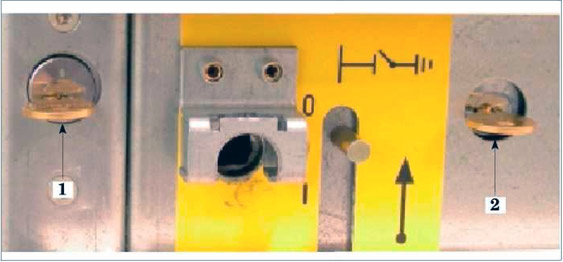

10.4 Блокировка посредством встроенных замков
1- Блокировка заземляющего разъединителя в замкнутом положении.
2 Блокировка заземляющего разъединителя в разомкнутом положении.
10.5 Дополнительные способы запирания и блокирования
В зависимости от условий конкретного контракта могут поставляться другие запорные приспособления и устройства блокировки.
