11.1 Напоминание

Перед отгрузкой функциональные блоки PIX подвергаются приемо­сдаточным испытаниям.

При хранении оборудования во влажном помещении перед монтажом рекомендуется прогреть это помещение при непрерывной работе обогревателя в течение 24 часов.

Кроме того, рекомендуется проверить средства герметизации помещения, кабельные желоба, вентиляцию и т.д.

11.2 Инвентаризация инструмента и принадлежностей после выполнения монтажа

После окончания монтажа следует собрать монтажный инструмент и детали, не нужные при эксплуатации функционального блока, провести их инвентаризацию и поместить на хранение.

Принадлежности, необходимые для эксплуатации функциональных блоков, должны храниться в специально предназначенных для этого местах.

Технические инструкции по эксплуатации элементов системы PIX должны быть помещены на видное место.

11.3 Информация к проведению пуско-наладочных работ

Требуется соблюдать общие правила и нормы техники безопасности при проведении электротехнических работ, а также специальные нормы и правила относительно методов блокирования.

Необходимо зарегистрировать идентификационные номера и маркировочные знаки на оборудовании и

распределительном устройстве, пока они доступны. Все необходимые виды контроля и испытаний выполнены на заводе- изготовителе.

Следует ознакомиться с поставляемыми совместно с оборудованием чертежами и схемами. В них описываются действия по выполнению необходимых операций.

11.4 Основные проверки, которые необходимо выполнить перед вводом оборудования в эксплуатацию

Визуальный контроль Дата Примечание Подпись

Проверить отсутствие посторонних предметов внутри распределительного устройства.

Проверить внешний вид (отсутствие вмятин, царапин на окрашенной поверхности). При необходимости провести ремонт.

- Проверить соответствие степени защиты (герметичности функциональных блоков, различных блокирующих панелей и т.д.).

«Механические» проверки Дата Примечание Подпись

Проверить работу и устройства запирания дверей и съемных панелей.

Проверка блокировок с помощью замков.

Проверка механического крепления (электрических соединений, подключения цепи питания, заземления и т.д.).

Проверка работы выдвижного элемента:

Подключение и отключение,

Подсоединение низковольтного разъема,

завод приводной пружины, замыкание и размыкание выключателя

Проверки и испытания Дата Примечание Подпись

Испытания изоляции

Соблюдая все меры предосторожности, необходимо выполнить испытания изоляции высоковольтного оборудования и низковольтной проводки. Эти испытания должны проводиться перед электрическими испытаниями.

Электрические испытания

Проверка целостности контура заземления

Проверка низковольтных соединений.

Проверка работы низковольтной коммутационной аппаратуры.

- Регистрация настроек параметров реле.

Состояние распределительного устройства Дата Примечание Подпись

Проверка всех подвижных детали, в частности контактных штырей подключения.

Проверка того, что все силовые выключатели разомкнуты и отключены, заземляющие размыкатели выключены, а панели доступа к кабелям и шинам установлены.

Проверка того, что индикаторные колпачки на предохранителях трансформатора напряжения сняты (необходимо следовать инструкциям поставщика

предохранителей).

11.5 Включение "входного" функционального блока

Подать напряжение на кабели. При использовании индикатора напряжения VPIS (IEC61958) проверить, чтобы работала световая индикация наличия напряжения.

При использовании системы детектирования напряжения VDS (IEC61243-5, высокоомная система, «высокий импеданс»), последовательно подсоединить прибор к трем фазам. Убедиться в том, что в каждом случае появляется световая индикация.

Подать напряжение на шины. Для этого подсоединить выдвижной элемент и замкнуть силовой выключатель (см. раздел 6 «Инструкции по эксплуатации»).

11.6 Инструкции по использованию VPIS

Индикация «наличия напряжения» обеспечивается в соответствии с требованиями стандарта IEC61958 в пределах диапазона рабочего напряжения, указанного на панели блока [3].

Для каждой из трех фаз L1, L2 и L3 [1] имеется соответствующий светоиндикатор [2].

VPIS

Сами по себе показания блока VPIS недостаточны для гарантии того, что система обесточена: если правила эксплуатации того требуют, в соответствии со стандартом IEC61243- 5 необходимо использовать обеспечивающие это детекторы.

На передней панели индикаторного блока для подключения фазового компаратора для каждой фазы предусмотрена точка присоединения [4].

11.7 Включение второго "ввода" от того же источника питания

Подать напряжение на кабели.

Перед пуском в эксплуатацию проверить баланс фаз (см. раздел 11.8 или 11.9).

Проверить наличие напряжения (см. раздел 11.5).

11.8 Контроль баланса фаз с помощью фазового компаратора [индикаторов VPIS]

2 - Проверка фазового баланса

Соответствие фаз: лампочка гаснет.

1 - Проверка фазового компаратора

Проверка фазового баланса

Несоответствие фаз: лампочка светится.

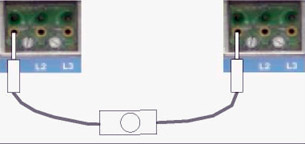

• Подключить кабели двухфазного компаратора (оборудование поставляется отдельно) к двум фазам одного функционального блока. Лампочка должна загореться, что указывает на то, что прибор работает.

• Проверить баланс фаз с помощью предварительно протестированного компаратора. Если баланс фаз отсутствует, проверить соединение кабелей.

11.9 Проверка наличия напряжения [индикаторы VDS]

Повторить проверку, описанную в разделе 11.8 с использованием подходящего фазового компаратора (поставляется отдельно).

VDS

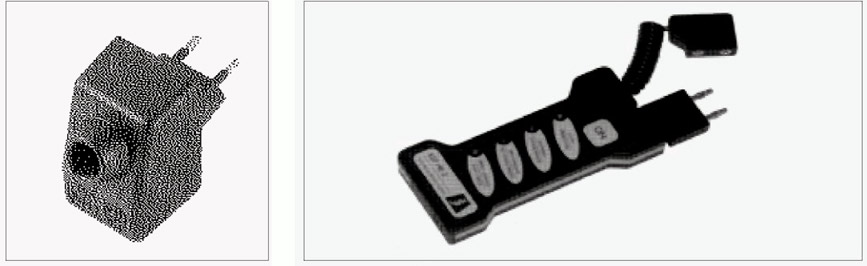

Светоиндикаторный блок DSA 2 (поставляется отдельно).

Детектор наличия напряжения KSP HR2 (поставляется отдельно).
