1.1 Описание

Конструкция заключенного в металлическую оболочку распределительного устройства PIX обеспечивает доступ ко всем составным элементам с передней стороны.

Функциональный блок разделен на четыре отсека: кабельный, выдвижного коммутационного аппарата, сборных шин и низковольтной аппаратуры. Они отделены металлическими перегородками.

Кабельный отсек, отсек коммутационного аппарата и отсек сборных шин оборудованы выпускными клапанами сброса газа в случае образования внутреннего дугового разряда.

1.2 Размеры и примерные весовые характеристики для функциональных блоков «ввода-вывода» на 12 кВ без упаковки

Ширина функциональных блоков, (мм) 650 800 1000

Примерная масса (кг) с силовым выключателем 530 580 600

Примерная масса (кг) без силового 720 770 820

выключателя

Примерная масса (кг) с силовым выключателем 700

1605 (вариант двух трансформаторов тока на фазу)

1.3 Размеры и примерные весовые характеристики для функциональных блоков «ввода-вывода» на 17 кВ или 24 кВ без упаковки

Примерная масса (кг) без силового 820 870

1.4 Наименование выдвижных элементов

1.5 Описание функциональных блоков

Условные обозначения

-1 Клапан сброса давления при образовании дуги в отсеке

коммутационного аппарата

-2 Клапан сброса давления при образовании дуги в отсеке сборных шин

-3 Сборная шина

-4 Клапан сброса давления при образовании дуги в кабельном отсеке

(или отсеке сборных шин)

-5 Силовой элегазовый выключатель FPX

-6 Выдвижной элемент с трансформаторами напряжения МТХ

- 7 Выдвижной элемент с контактором CVX

-8 Канал для отвода газов

-9 Заземляющий разъединитель

-10 Трансформаторы тока

-11 Металлические хомуты для крепления кабеля

-12 Кабели среднего напряжения

-13 Трансформаторы напряжения

-14 Место присоединения кабелей

-15 Съемная дверца кабельного отсека

-16 Дверца отсека коммутационного аппарата

-17 Дверца отсека низковольтной аппаратуры

-18 Места крепления подъемных строп

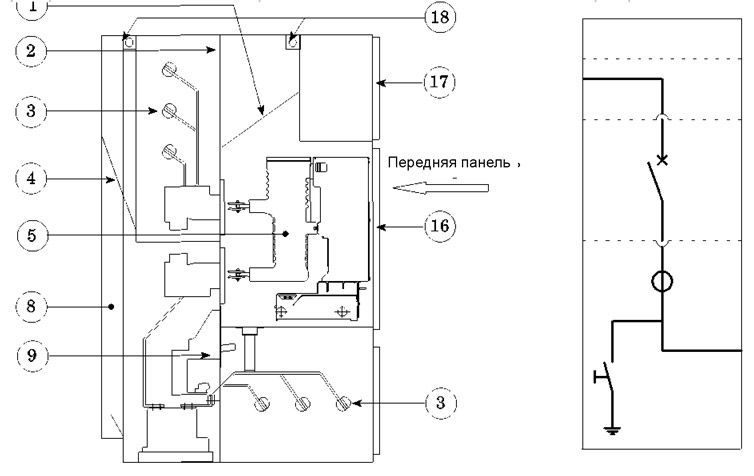

Функциональный блок «Ввода - вывода» линии

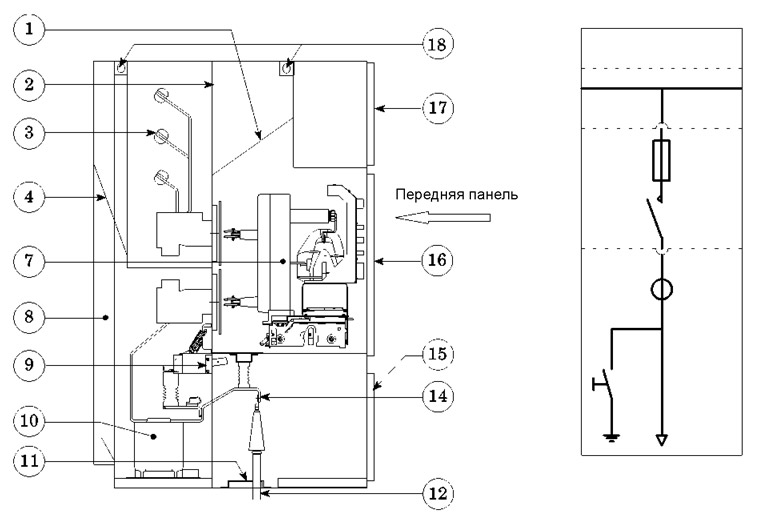

Функциональный блок «Отводящая линия к двигателю» (только вариант 12 кВ)

Функциональный блок "Секционный выключатель" с заземляющим разъединителем

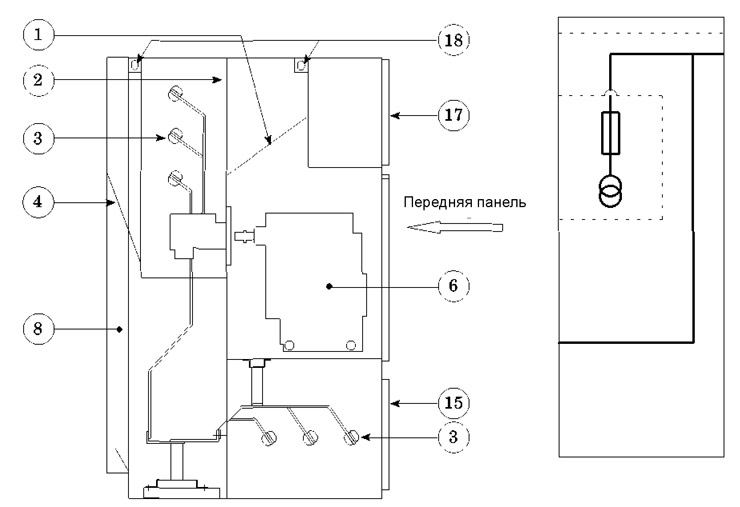

Функциональный блок «Шинный переход с трансформаторами напряжения сборных шин»

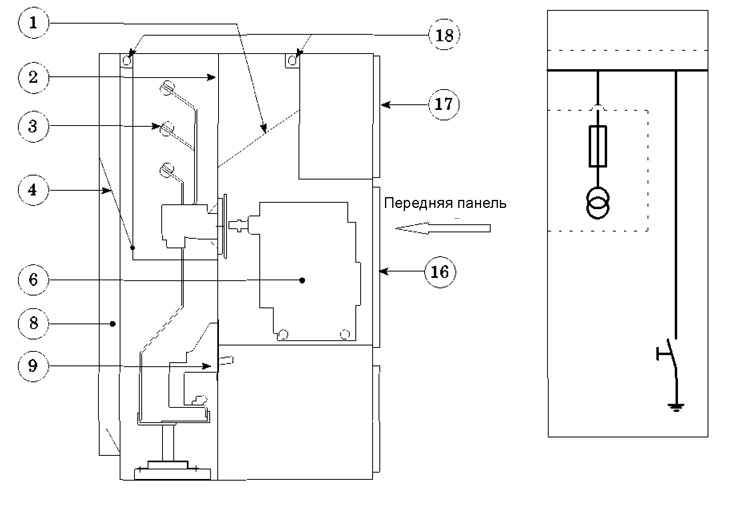

Функциональные блоки «Измерение напряжения с выдвижными трансформаторами напряжения»

1.6 Описание функционального блока L-TRI

-1 Сборные шины

-2 Выключатель нагрузки L-TRI

-3 Канал для отводов газа

-4 Предохранители высокого напряжения

-5 Заземляющий разъединитель

-6 Хомуты крепления кабелей

- 7 Кабели среднего напряжения

-8 Место присоединения кабеля

-9 Съемная дверца доступа к отсеку сборных шин

-10 Крепежные болты съемной дверцы

-11 Изоляционная перегородка (красная)

-12 Дисковый привод выключателя нагрузки

-13 Дисковый привод заземляющего разъединителя

-14 Дверца отсека коммутационного аппарата

-15 Крепежные болты дверцы

-16 Дверца отсека низковольтной аппаратуры

-17 Места крепления подъемных строп

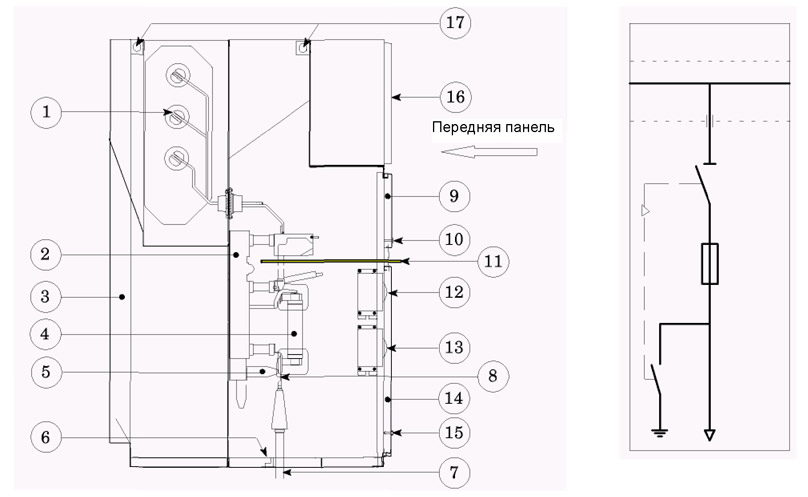

Функциональный блок "Защита трансформатора"
