Страница 3 из 15 2.1 Транспортировка - Доставка

Средства и условия транспортировки обсуждаются с заказчиком во время подготовки контракта. Упаковка зависит от условия транспортировки и хранения и характера поставляемой продукции.

Функциональные блоки шириной 1000 мм и их выдвижные элементы поставляются упакованными отдельно.

Функциональные блоки шириной, 650 мм и 800 мм могут транспортироваться в вертикальном положении с креплением выдвижного элемента коммутационного аппарата внутри отсека при установке элемента в положении

«отключения/контроля».

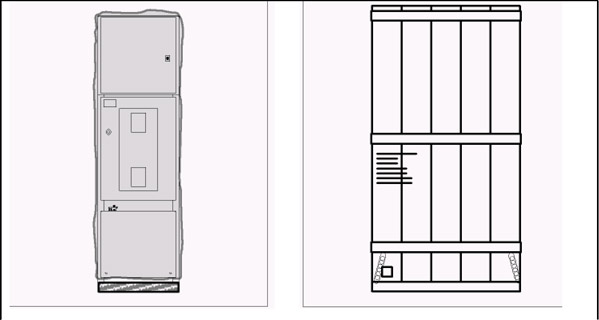

2.2 Упаковка функциональных блоков

Упаковка функциональных блоков

Упаковка ячеек для поставки железнодорожным и автомобильным транспортом:

закрепление на деревянном поддоне,

оболочка из пленки;

защита передней поверхности пенополистиролом.

Упаковка функциональных блоков для поставки морским транспортом:

под термически герметизируемым покрытием с пакетами, заполненными влагопоглотителем,

упаковка в деревянном ящике.

Состояние оборудования при доставке:

заземляющий разъединитель включен;

силовой выключатель на выдвижном элементе разомкнут или зафиксирован в положении "контрольное" с креплением к внутренней части отсека коммутационного аппарата;

2.3 Упаковка и обращение с подвижной частью блока FPX

При доставке воздушным транспортом относительное давление элегаза необходимо снизить до 0,5 бар. Комплект дозаправки и регулирования давления поставляется вместе с устройством.

Вопросы, связанные с расположением оборудования в упаковке, а также обращением с силовым выключателем изложены в руководстве «Элегазовый силовой выключатель FPX», документ: AMT No T026

В тех случаях, когда коммутационная аппаратура перевозится с пониженным давлением элегаза, прежде чем производить какие либо операции по замыканию и размыканию аппарата, необходимо восстановить давление до номинального уровня.

Упаковка с принадлежностями

Содержит все устройства, необходимые для монтажа, подсоединения функциональных блоков, шин и кабелей.

Получение/приемка

Необходимо проверить комплектность поставленного оборудования (список в упаковке с принадлежностями).

Выполнить визуальную проверку функциональных блоков и выдвижных элементов.

При выявлении отклонений их следует оговорить при решении вопросов с транспортной компанией.

Во время хранения функциональный блок должен оставаться в вертикальном положении в оригинальной упаковке вплоть до доставки на место окончательного монтажа.

2.6 Обращение с функциональным блоком и выдвижной частью оборудования
Упаковка для доставки железнодорожным и автомобильным транспортомУпаковка для доставки морским или воздушным транспортомПодвести два стропа

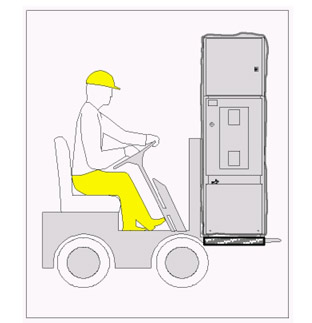

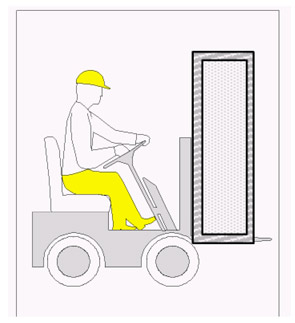

• Упаковка для доставки железнодорожным и автомобильным транспортом (максимум 1000 кг): с помощью погрузчика. • Очень важно, чтобы вилы погрузчика вставлялись по всей ширине ячейки.Упаковка для доставки морским или воздушным транспортом: в зависимости от массы ящика.

Очень важно, чтобы вилы погрузчика вставлялись по всей ширине ячейки.

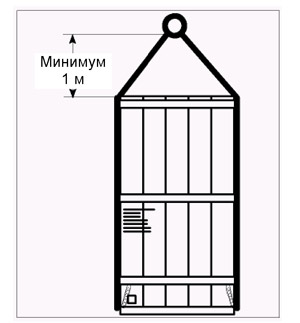

Подвести два стропа, выдерживающие 1000 кг каждый, под ящик с каждой стороны поперечины.

Масса ящика указана на его боковой стороне.

Не кантоватьНе перемещать выключатель за контактыНе поднимать силовой выключатель сниз

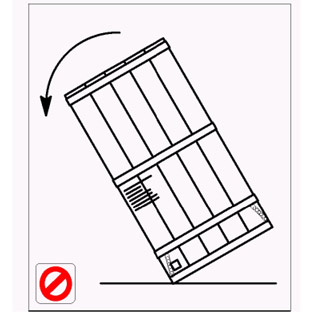

Не кантовать.

При необходимости подъема и размещения выдвижного блока на тележке необходимо использовать консольный кран (не предоставляется компанией Alstom).

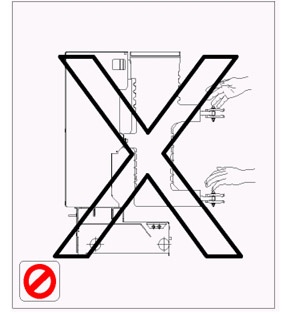

Не перемещать выключатель за контакты.

Выдвижные элементы не следует перемещать по поверхности.

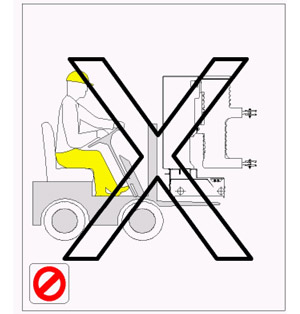

Не поднимать силовой выключатель снизу за каркас или шасси.

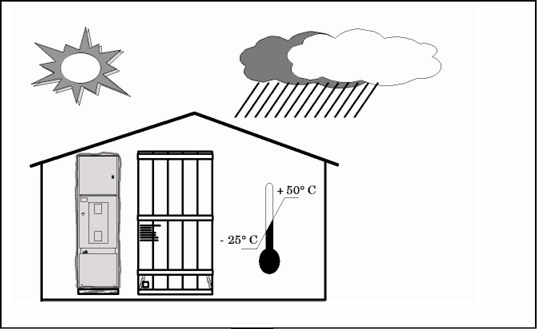

2.7 Хранение

Помещение для хранения должно предохранять оборудование от воздействия факторов, которые могут привести к его порче, а именно:

воды;

водяного пара;

воздуха с присутствием соли;

загрязнения любого вида;

микроорганизмов.

Хранение КРУ

В случае несоответствия условий хранения этим критериям следует проконсультироваться с компанией Alstom.

Необходимо обеспечить, чтобы оборудование было упаковано в соответствии с предполагаемым сроком хранения.

2.8 Уровни вмешательства

Не следует хранить оборудование в помещениях, подвергающихся резким перепадам температуры.

Необходимо обеспечить полное отсутствие агрессивных паров, например двуокиси серы.

ОписаниеУровни
Операции, выполняемые пользователем оборудования.1
Операции, требующие обучения и выполняемые третьей стороной. 2
Работы, выполняемые исключительно компанией Alstom 3

2.9 Специальные инструкции по хранению в течение менее 6 месяцев

Упаковка в пластиковое покрытие 1 2 3
Периодическая проверка упаковки

При распаковке: - проверить механические функции, выполнив около 10 операций.

- проверить мин. порог (переменный ток, 85% ин; постоянный ток, 70% ин) электрического действия катушек.

2.10 Специальные инструкции по хранению в течение 6 - 12 месяцев

Упаковка в термически герметизируемый материал с пакетами влагопоглотителя. 1 2 3
Периодическая проверка упаковки (в том числе на отсутствие отверстий).

При распаковке: - слегка разбавить засохшую смазку нейтральным вазелиновым маслом

проверить механические функции, выполнив около 10 операций.

проверить мин. порог (переменный ток, 85% ин; постоянный ток, 70% ин) электрического действия катушек.

2.11 Специальные инструкции по хранению в течение 12 - 24 месяцев

Упаковка в термически герметизируемый материал с пакетами влагопоглотителя. 1 2 3
Периодическая проверка упаковки (в том числе на отсутствие отверстий).

Периодическая замена пакетов с влагопоглотителем.

При распаковке: - выполнить сокращенное техническое обслуживание

проверить механические функции, выполнив около 10 операций.

проверить мин. порог (переменный ток, 85% ин; постоянный ток, 70% ин) электрического действия катушек.
