5.1 Тележка для перемещения выдвижного элемента

Тележка для перемещения выдвижного элемента

[Идентификационный №: SEM102174 (12 кВ) - SEM104174 (17.5 кВ) - SEM106174 (24 кВ)

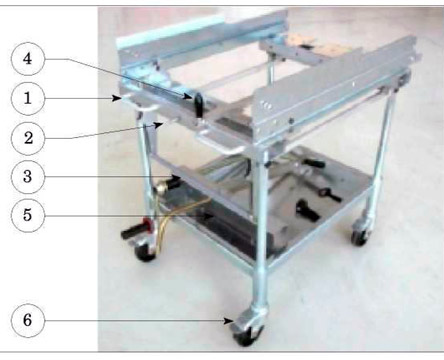

Обозначения

1 Ручка тележки

2 Стержень разблокирования подвижного элемента на тележке

3 Рукоятка фиксации тележки в функциональном блоке

4 Рукоятка разблокирования подвижного элемента в отсеке

5 Место хранения принадлежностей (рычагов, ключей, рукоятки)

6 Блокировка/разблокировка колес

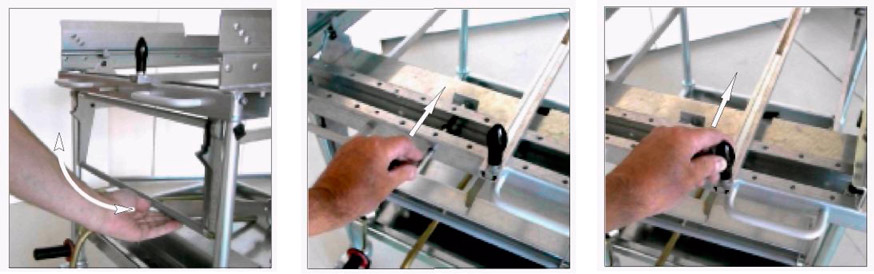

Тележка блокируется/освобождается в функциональном блоке подниманием и опусканием рукоятки [3].

Подвижный элемент освобождается на тележке при нажатии на стержень [2].

Разблокирование выдвижного элемента в отсеке производится нажатием на черную рукоятку [4].

5.2 Принадлежности для выполнения рабочих операций

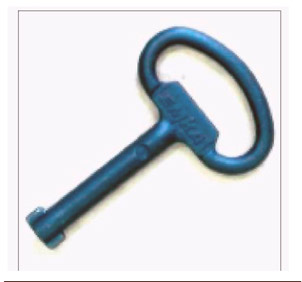

Рукоятка-ключ для дверцы Стандартный ключ для дверцы отсека выдвижного элементаключ для дверцы отсека низковольтной аппаратуры

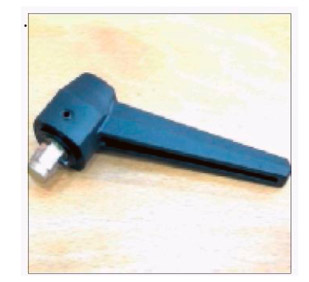

• Рукоятка-ключ для дверцы [Номер: SEM101120-01].• Стандартный* ключ для дверцы отсека выдвижного элемента [Номер: SEM101137-01].• Стандартный * ключ для дверцы отсека низковольтной аппаратуры [Номер: SEM101137-02].

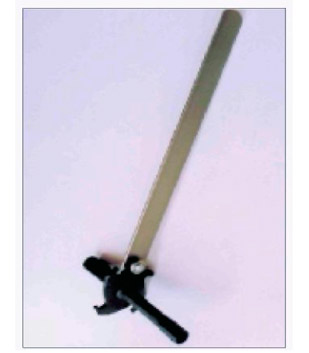

Рычаг взвода пружин механического исполнительного механизма силового выключателяСтержень:рычаг управления заземляющим разъединителем

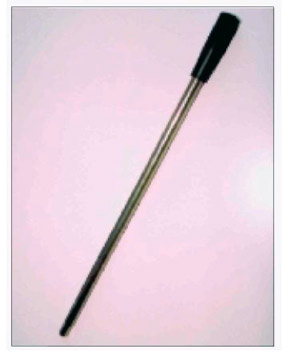

• Рычаг взвода пружин механического исполнительного механизма силового выключателя BRH. [Номер: M10 214/302].• Стержень:

для замыкания и размыкания силового выключателя,

для размыкания выключателя GFX [Номер: M10 214/104].

• Стандартный* рычаг управления заземляющим разъединителем [Номер: AMT000223-01].

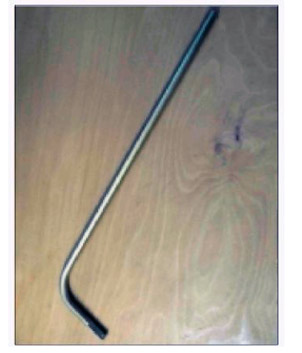

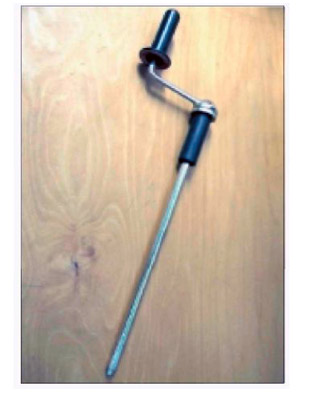

Коленчатая рукоятка изменения положения выдвижного элементаКоленчатая рукоятка изменения положения выдвижного элемента внутри функционального блока: приведения его в рабочее состояние и отсоединения.
Идентификационные номера:

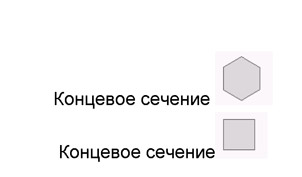

FPX&UTXwith pincers- MTX- GFX AGSH31601-01 FPX&UTX with bell ends AGSH31642-01

*В зависимости от условий контракта могут поставляться другие ключи и рукоятки.При работе с изделиями

компании Alstom разрешены к применению только принадлежности, которые поставляются с
