Страница 15 из 15 15.1 Утилизация оборудования

Элементы предлагаемых функциональных блоков могут подвергаться вторичной переработке.

В приведенных в разделе 15.3, таблицах представлена информация относительно вида материалов, их качества и способов использования в качестве вторичного сырья.

Представленные данные дают возможность:

Вычислить объемы материалов для вторичной переработки,

Оптимизировать процесс вторичной переработки,

Оценить затраты на вторичную переработку.

Приведенные в таблицах раздела 15.3 показатели облегчают организацию сотрудничества между пользователями и компаниями,

специализирующимися в области утилизации и вторичной переработки изделий по окончании их назначенного срока службы.

PIX 12 кВ - 1250 А - 40 кА (650 мм в ширину)

15.2 Инструкции по технике безопасности

Не следует разбирать пружинный механизм управления выключателем, когда он находится в сжатом состоянии.

Полюса не следует вскрывать до тех пор, пока с помощью соответствующего инструмента не будет извлечен элегаз.

Не следует разбирать пружинный механизм заземляющего разъединителя в сжатом состоянии.

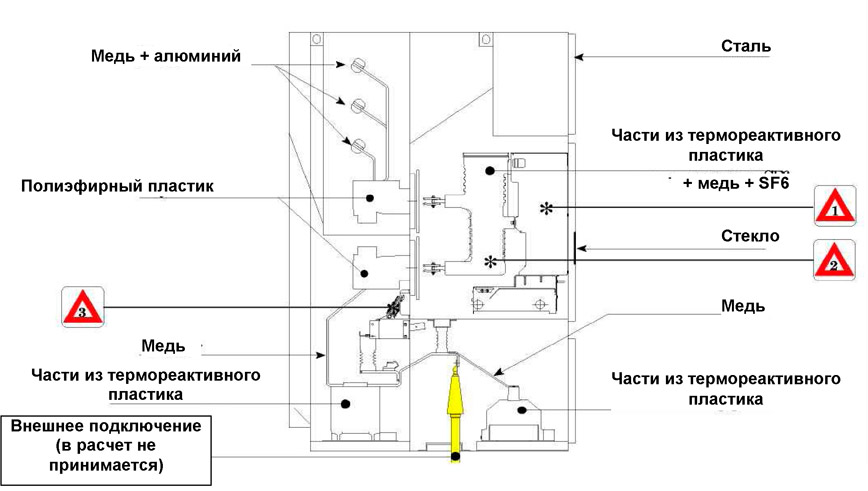

15.3 Извлечение и вторичная переработка материалов, используемых в оборудовании PIX (см. раздел 15.1)

Общий вес функционального блока с силовым выключателем и реле Micom = 810 кг.

Материалы, включая вставки	Вес (кг)	Содержание материалов, %	Способ вторичной переработки
Сталь	568.23		Пескоструйная очистка с последующей металлургической обработкой
Нержавеющая сталь	3
Медь и медные сплавы	105.4
Алюминий и алюминиевые сплавы	2.34
Другие цветные металлы	0
Всего металлов (включая вставки)	678.97	83.83

Материалы	Вес (кг)	Содержание материалов, %	Способ вторичной переработки
Эпоксидная смола* (за исключением эпоксидной смолы в трансформаторах)	39.3		Измельчение => заполнение
Эпоксидная смола в трансформаторах Полиуретан в трансформаторах	3 51		Энергетическая утилизация = > производство энергии
Полиэфирный стеклопластик Другие материалы	16.7 0
Всего термореактивных материалов	110	13.58
* Эпоксидная смола, армированная кварцевым или стекловолокном, в зависимости от детали.
Материалы	Вес (кг)	Содержание материалов, %	Способ вторичной переработки
Полихлоропрен(PC)	2.45		Измельчение => заполнение
Тефлон (PTFE)	0.08
Поливинилхлорид (PVC)	0
Полибутилентерефталат ( PBT)	10.6		Энергетическая утилизация = > производство энергии
Полиакриламид (PA)	1.92
Другие материалы (полиметилметакрилат - PMMA, полиэтилен - PE, полиэтилентерефталат - PET)	0.13
Всего термопластических материалов	15.18	1.88

Материалы	Вес (кг)	Содержание материалов, %	Способ вторичной переработки
Эластомеры	0.16	0.02	Различные способы
Краска	0.2	0.02
Стекло	4.14	0.51
Газ	Вес (кг)	Содержание материалов, %	Способ вторичной переработки
SF6 (элегаз)	0.55	0.07	Регенерация
Другие материалы Всего других материалов	Вес (кг) 0.8	Содержание материалов, % 0.09	Способ вторичной переработки Различные способы

15.4 Разборка оборудования

Необходимо проконсультироваться в компании Alstom или в любой компании, уполномоченной на проведение работ по выводу оборудования из эксплуатации.

• Удаление нижней панели освобождает доступ к коробам для проводов.

Левая сторона ячейки: нижний короб для прокладки низковольтных кабелей отсутствует.
