Страница 13 из 15

13.1 Уровни технического обслуживания

Описание Уровень
Операции, рекомендованные в руководствах по монтажу, эксплуатации и техническому обслуживанию, и выполняемые персоналом, прошедшим обучение и получившим разрешение, позволяющее ему выполнять их с соблюдением правил техники безопасности.1
Сложные операции, требующие специальных навыков и использования специального оборудования в соответствии с технологическими процедурами, разработанными компанией Alstom. Они выполняются либо компанией Alstom, либо квалифицированным техническим персоналом, который подготовлен компанией Alstom (в центре обучение DAFEP) по вопросам выполнения указанных процедур, и обеспечен специальным оборудованием.2
Все профилактические и корректирующие работы по техническому обслуживанию, капитальный ремонт и работы по реконструкции оборудования, выполняемые компанией Alstom.3

13.2 Профилактическое техническое обслуживание подвижных элементов

См. специальные инструкции

AMT NoT026 Элегазовый силовой выключатель FPX. AMT NoT027 Механизм командного управления BRH. AMT NoT014 Элегазовый контактор GFA SF6.

N° 531361 Подвижные части устройств UTX и MTX.

Монтаж, наладка, эксплуатация, техобслуживание. Монтаж, наладка, эксплуатация, техобслуживание. Монтаж, наладка, эксплуатация, техобслуживание. Инструкции по эксплуатации.

ПРОФИЛАКТИЧЕСКОЕ ТЕХОБСЛУЖИВАНИЕ ПериодичностьУровни
Рекомендуемые операции3 года6 лет123
Удаление пыли с изолирующих оболочек полюсов (чистой сухой тканью).X-XXX
Проверка состояния фиксаторов подключения выдвижного-X--X
Проверка заземляющего разъединителя на выдвижном элементе (фиксаторов и зажимающих неподвижных контактов) X X

13.3 Профилактическое обслуживание функциональных блоков

ПРОФИЛАКТИЧЕСКОЕ ТЕХОБСЛУЖИВАНИЕ ПериодичностьУровни
Операции, рекомендуемые на уровне функционального блока3 года6 лет123
Проверка наличия и состояния принадлежностей (рычагов и т.д.)X-XXX
Проверка внешнего вида (чистота, отсутствие окисления и т.д.)X-XXX
Протирка внешних элементов чистой сухой тканью.X-XXX
Проверка плотности посадки (крышки, кабельные каналы,X-XXX
соединения и т.д.)
Проверка механических органов управления с помощью выполненияX-XXX
нескольких операций.
Проверка индикаторов состояния (при выключении и включении).X-XXX
Контроль состояния и функционирования замков системыX-XXX
механической блокировки.
Удаление пыли и очистка внутренних механических элементов (безX--XX
растворителя)
Проверка затяжки резьбовых креплений и наличия внутреннихX--XX
стопорных элементов.
Удаление пыли и очистка внутренних механических элементов (с-X--X
помощью растворителя).
Смазка механических элементов (рекомендуемыми смазками).-X--X
Контроль общего вида механических элементов и соединений.-X--X
Проверка функционирования устройств механической блокировки.-X--X
Операции, специфичные для отсека выдвижного элемента3 года6 лет1 2 3
Обеспечение плавной работы шторок (при подключении / отключении) выдвижного элемента. Проверка состояния электродов подключения. Очистка изолирующих элементов чистой сухой тканью.

Очистка и смазка механических частей [см. раздел 13.5]

Обследование высоковольтных контактов.

Проверка наличия следов перегрева или разрядов на электродах подключения выдвижного элемента.

Операции, специфичные для отсека сборных шин3 года6 лет1 2 3
Проверка затяжки соединений сборных шин. Проверка герметичности отсека.

Очистка внутренних элементов (изоляторов, соединений, опор и т.д.) Проверка внешнего вида внутренних элементов.

Операции, специфичные для отсека высоковольтных кабелей3 года6 лет1 2 3
Проверка контактов заземляющего разъединителя. Проверка герметичности отсека. Проверка состояния кабельных сборок.

Очистка внутренних элементов (изоляторов, соединений, опор и т.д.) Очистка и смазка механических частей [см. раздел 13.5] Проверка внешнего вида внутренних элементов.

Операции, специфичные для шкафа низковольтного оборудования3 года6 лет1 2 3
Проверка состояния внутренних элементов.

Проверки затяжки клемм и электрических соединений в целом.

Проверка общего состояния проводки и реле.

13.4 Периодическое профилактическое обслуживание

Пользователю может потребоваться систематическая проверка всех точек крепления высоковольтных соединений.

13.5 Точки смазки

При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.

В этом случае после каждых трех операций затягивания необходима замена всех резьбовых крепежных деталей.

Виды смазки:

(см. раздел «Примечания в отношении данного руководства»).

В определенных случаях может потребоваться смазка винтов (см. сборочные чертежи).

Продолжительность: два часа на каждый функциональный блок.

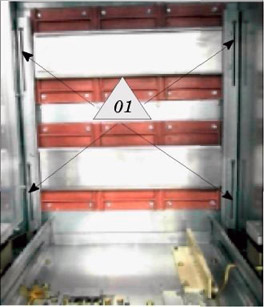

Смазка салазок на направляющих для шторок

Смазка салазок на направляющих для шторок.

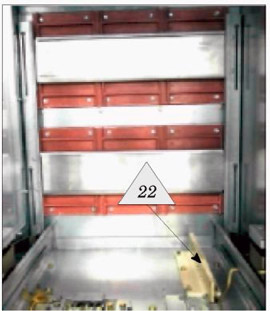

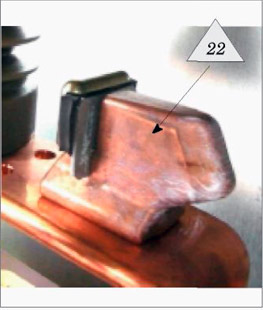

Смазка контактов подключения на заземляющем разъединителе

Смазка контактов подключения на заземляющем разъединителе.

Смазка полюсного башмака заземления

Смазка полюсного башмака заземления (опция) на выдвижном элементе

13.6 Восстановительное техническое обслуживание функциональных блоков

ВОССТАНОВИТЕЛЬНОЕ ТЕХОБСЛУЖИВАНИЕ Уровни
Замена или модификация123
Замена контакта или ножа заземляющего разъединителя[См. раздел 13.7]-XX
Замена трансформатора тока[См. раздел 13.8]-XX
Замена светоиндикатора[См. раздел 13.9]-XX

13.7 Замена контакта или ножа заземляющего разъединителя

Вмешательство ПродолжительностьСборные шиныКабелиСиловой выключательЗаземлитель
Возможное2 часаПод напряжениемОбесточеноОтсоединенРазомкнут
Обычное2 часаОбесточеноОбесточеноОтсоединенРазомкнут

При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.

Необходимый инструмент:

гаечный ключ 13 мм,

тарированный ключ с насадкой 13 мм.

Требуемые запчасти: 1 контакт или 1 нож заземляющего разъединителя.

• Для того чтобы получить доступ к контактам или ножам заземляющего разъединителя, необходимо:

вытянуть выдвижной элемент,

снять нижнюю панель,

вынуть съемную горизонтальную перегородку,

разомкнуть заземляющий разъединитель.

Удалить с контакта два фиксирующих винта (гаечный ключ 13 мм).

Заменить дефектный контакт.

Смазать новый контакт.

Отвинтить

- Заземляющую оплетку ножа;

- Нож (гаечный ключ 13 мм).

Заменить дефектный нож заземляющего разъединителя.

Проверить правильность изоляционного промежутка ножа относительно контакта, манипулируя заземляющим разъединителем.

Произвести сборку, выполняя операции разборки в обратном порядке.

После сборки всех деталей проверить изоляционный промежуток [1] ножа [2] заземляющего разъединителя относительно

соответствующего контактного штифта [3].

Проверить правильность работы заземляющего разъединителя и при необходимости провести его регулировку.

Затянуть с заданным моментом контактное соединение медь/медь.

-> крепеж0 8 мм: (гаечный ключ 13 мм).

13.8 Замена трансформатора тока

Вмешательство ПродолжительностьСборные шиныКабелиСиловой выключательЗаземлитель
Возможное2 часаПод напряжениемОбесточеноОтсоединенРазомкнут
Обычное2 часаОбесточеноОбесточеноОтсоединенРазомкнут

При выполнении работ необходимо соблюдать общие нормы и правила электробезопасности, а также правила техники безопасности, действующие на конкретном предприятии в отношении выполнения блокировочных процедур.

Необходимый инструмент:

гаечные ключи 8, 13 и 18 мм.

тарированный ключ с насадками 13 и 18 мм

плоская отвертка.

Требуемые запчасти: 1 трансформатор тока (необходимо обеспечить идентичность трансформатора по типу, размерам и характеристикам трансформатору, который подлежит замене).

Замена трансформатора тока

' Для того чтобы получить доступ к трансформатору тока, необходимо:

вытянуть выдвижной элемент,

снять нижнюю панель,

вынуть съемную горизонтальную перегородку,

- разомкнуть заземляющий

разъединитель.

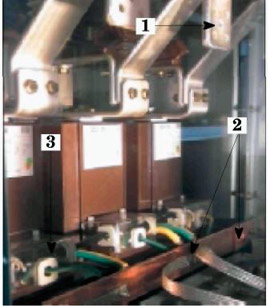

1 - Отсоединить кабели.

2 - Отсоединить заземляющие оплетки кабелей и заземляющую шину (гаечный ключ 13 мм).

3 - Отсоединить низковольтную проводку (плоская отвертка, гаечный ключ 8 мм).

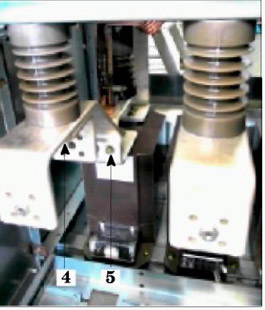

- Снять шину соединения с кабелем (гаечный ключ 18 мм).

- Снять шину соединения с трансформатором (гаечный ключ 13 мм).

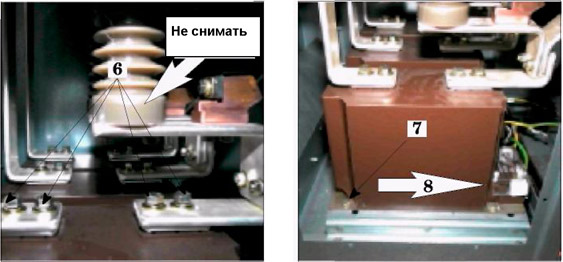

Не извлекать опорное соединение контакта заземляющего разъединителя из изолятора.

6 - Отсоединить трансформатор (4 винта, гаечный ключ 18 мм).

7 - Отвинтить 4 удерживающих винта (гаечный ключ 13 мм).

8 - Достать трансформатор из отсека.

• Заменить дефектный трансформатор новым с теми же характеристиками.

13.9 Замена светоиндикатора

Неисправный светоиндикатор можно заменить, не отключая напряжения.

Удалить 2 винта на индикаторе. Извлечь индикатор из корпуса.

Отсоединить разъем(ы).

Вставить новую индикаторную лампу (подключение разъемов производится обычным образом), поместить индикатор в корпус и установить 2 винта на место.

13.10 Неисправности и способы их устранения

ПРОЯВЛЕНИЯ НЕИСПРАВНОСТИ ЭЛЕМЕНТВОЗМОЖНАЯ ПРИЧИНАСПОСОБ УСТРАНЕНИЯ НЕИСПРАВНОСТИ
- При подаче

напряжения

наблюдаются

необычные шумы,

потрескивание,

вибрации.

- Блок индикатора напряжения- Плохо подсоединен разъем «Faston».- Проверить соединения.
- Емкостной делитель напряжения- Неисправный делитель напряжения- Заменить неисправный делитель напряжения.
- Изоляторы- Загрязненные или неисправные изоляционные детали.- Очистить детали или обратиться в отдел послепродажного обслуживания: см. адреса в начале данного документа.
- Повышенный нагрев в точках соединения контактов.- Точки соединения.- Плохая затяжка.- Затянуть, применяя соответствующее усилие после чистки места соединения.
- Индикатор наличия напряжения погашен.- Предохранитель среднего напряжения на выходном выключателе или контакторе.- Перегорел предохранитель.- Заменить все три предохранителя.
- Блок индикатора наличия напряжения.- Неисправность элемента.- Заменить блок.
- Требуется большое усилие для приведения в действие механических элементов устройства.- Заземляющий разъединитель- Действие блокировки.- Проверить положение механизмов управления.
- Подключение выдвижного элемента силового выключателя или контактора.
- Выключатель нагрузки.
- Силовой выключатель не замыкается.- Секционный разъединитель или низковольтный выключатель.- Секционный разъединитель или низковольтный выключатель разомкнут.- Проверить включение секционного разъединителя или низковольтного выключателя.сиК breaker
- Устройства защиты.Действие защиты.- Проверить регулировки.
- Внешние соединения.- Плохое соединение.- Проверить схемы.
- Низковольтный разъем силового- Плохой контакт.- Проверить соединение.
