КТМ-50 является первым в Советском Союзе промышленным телекомплексом, предназначенным для сбора информации (ТС) с объектов распределительных сетей 10(6) кВ по каналам тональной частоты, наложенной на распределительную сеть промышленной частоты. Комплекс разработан ЭНИН имени Кржижановского совместно с Опытным заводом средств автоматизации и приборов (ОЗАП) Мосэнерго и выпускается ОЗАП [37]. Решения, положенные в основу организации канала тональной частоты из сети к центру управления, впервые осуществленные в КТМ-50, впоследствии были использованы при разработке тонального канала для телекомплекса ТМРС-10.

Комплекс КТМ-50 предназначен для передачи ТС с КП электрических сетей 10(6) кВ на опорную подстанцию. Основная отличительная особенность КТМ-50 состоит в использовании однонаправленного (симплексного) канала связи — от КП к ОП — на одной несущей тональной частоте для передачи ТС со всех КП. Возможность применения симплексного канала связи обеспечивается принятым в КТМ-50 асинхронным методом передачи информации с КП на ОП. Основная область применения КТМ-50 — участки распределительной сети 6(10) кВ с относительно небольшим числом КП (до 10), контроль которых с ОП позволяет повысить надежность электроснабжения потребителей (в первую очередь сельскохозяйственных районов). Устройство телемеханики КТМ-50 обеспечивает работу одного ПУ, установленного на ОП с десятью КП. С каждого КП передается до четырех двухпозиционных сигналов ТС.

Запуск аппаратуры на КП и передача ТС осуществляются в следующих случаях: при включении напряжения питания, при изменении положения датчиков ТС, по истечении контрольного времени с момента последнего запуска (~1 ч), что необходимо для периодического контроля аппаратуры и канала связи.

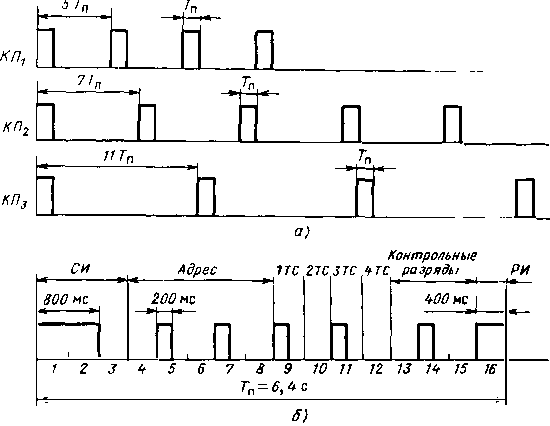

Рис. 6.6. Временные диаграммы работы КП при одновременном запуске (а) и кодированный сигнал с КП (б) телекомплекса КТМ-50

Прохождение сигналов на ПУ при одновременном запуске передач с нескольких КП обеспечивается асинхронной передачей с каждого КП четырех одинаковых информационных посылок. Временные интервалы между отдельными посылками для всех КП различны и выбраны кратными простым числам.

На рис. 6.6, а представлены временные диаграммы работы трех КП при их одновременном запуске при интервалах между запусками, равными 5ТП, 7ТП и 11Tп, где Тп — длительность одной информационной посылки. Анализ прохождения отдельных информационных посылок с различных КП, проведенный в ЭНИН [39], показал, что принятый вариант временного разделения сигналов обеспечивает вероятность их прохождения не хуже 0,985 при наложениях передач от трех КП.

Для уменьшения вероятности приема ложных сигналов при возможных наложениях сигналов от различных КП, а также от действия помех в каналах связи каждая посылка передается помехозащищенным кодом.

Кодированный сигнал одной информационной посылки показан на рис. 6.6, б. Он содержит синхроимпульс СИ, адрес КП (два импульса из пяти в коде на одно сочетание С), четыре разряда для передачи сигналов ТС, импульс контрольной суммы ТС и разрешающий импульс РИ в последнем разряде.

Организация симплексного тонального канала связи осуществлена по схеме ’’фаза—фаза” и аналогична схеме, впервые использованной при разработке системы телесигнализации ТС-ЭНИН [38]. Несущая частота для передачи сигналов 1003 Гц. Длительность одной кодовой посылки 6,4 с. Скорость передачи сигналов в канале связи 5 бит/с.
