Радиусы изгиба кабелей, разности уровней прокладки, глубина прокладки и расстояния между кабелями

Минимальные радиусы изгиба кабелей при прокладке (А5-92-09)

Таблица 1

Группа кабелей

Минимальный радиус изгиба R, мм

Силовые кабели

Кабели с пропитанной бумажной изоляцией и с бумажной изоляцией, пропитанной нестекающим составом:

-многожильные в свинцовой оболочке;

-одножильные в алюминиевой или свинцовой оболочке и многожильные в алюминиевой оболочке

15Дн

25Дн

Кабели с пластмассовой изоляцией в алюминиевой оболочке

15Дн

Кабели с пластмассовой и резиновой изоляцией:

-одножильные

-многожильные

10Дн

7,5Дн

Контрольные кабели

Кабели в свинцовой оболочке

10Дн

Кабели бронированные в свинцовой оболочке

12Дн

Кабели бронированные в резиновой и поливинилхлоридной оболочке

10Дн

Кабели в резиновой и поливинилхлоридной оболочке, не имеющие брони

6Дн

R - радиус внутренней кривой изгиба кабеля

Дн - наружный диаметр кабеля

Допустимые разности уровней прокладки, кабелей с бумажной пропитанной изоляцией (А5-92-10)

Номинальное напряжение кабеля, кВ

Пропитка изоляции

Тип кабеля

Разность уровней Н, м не более

1 и 3

Вязкая

Небронированные в алюминиевой оболочке

25

Небронированные в свинцовой оболочке

20

Бронированные

25

1, 3 и 6

Обедненная

В алюминиевой оболочке

Без ограничения

В свинцовой оболочке

100

6

Вязкая

В алюминиевой оболочке

20

В свинцовой оболочке

15

10, 20...35

В алюминиевой или свинцовой оболочке

При прокладке кабелей с применением специальных устройств (например стопорных муфт) разность уровней не нормируется.

Глубина прокладки кабельной линии (А5-92-11)

1. Глубина заложения кабельных линий дана от планировочной отметки.

2. При прокладке кабелей под пахотными землями полоса земли над трассой может быть занята под посевы.

Траншея с кабелями до 20 кВ или контрольными кабелями

Траншея с кабелями до 35 кВ

Траншея под улицей или площадью с кабелями независимо от напряжения

Траншея с кабелями 6-10 кВ, проложенными под пахотными землями

Минимальные расстояния между параллельно прокладываемыми кабелями (А5-92-12)

1. В таблице приведены минимальные размеры.

2. Прокладка кабелей в траншее с расстоянием между ними менее 10 мм не рекомендуется.

3. Поправочные коэффициенты на количество работающих кабелей в траншее см. раздел А5-92-05.

Прокладываемые кабели

Прокладка в нормальных условиях

Допустимая пркладка (при согласовании между эксплуатирующими организациями)

Силовые до 10 кВ + контрольные

-

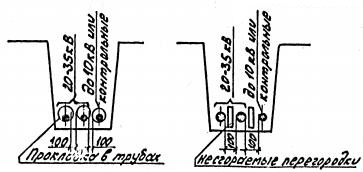

Силовые 20-35 кВ + до 10 кВ или контрольные

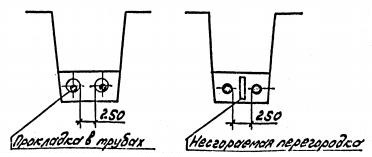

Кабели разных организаций и кабели связи
