Габариты кабельных траншей и количества кабелей прокладываемых в ней

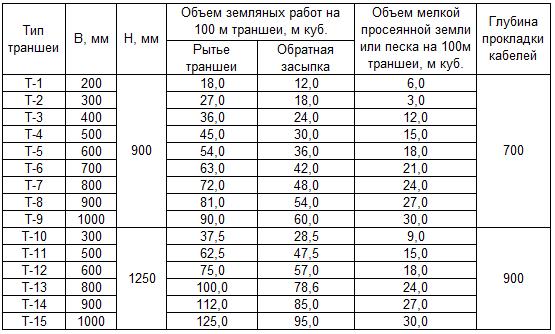

Габариты кабельных траншей и объемы земляных работ (А5-92-13)

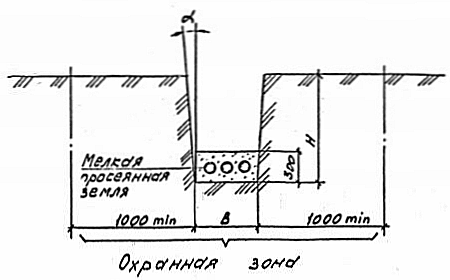

1. Глубина траншеи задана от поверхности земли окончательно спланированной территории.

2. Объемы земляных работ приведены для траншей с отвесными стенками. При выполнении траншей с углами естественного откоса (a) следует принимать соответствующие поправки.

3. Охранная зона выделяется для кабельных линий напряжением 1 кВ и выше, в пределах которой запрещается сбрасывать большие тяжести, выливать кислоты и щелочи, устраивать различные свалки (в том числе свалки снега или шлака). В пределах охранной зоны укладка других коммуникаций без согласования с организацией, эксплуатарующей кабельную линию, не допускается.

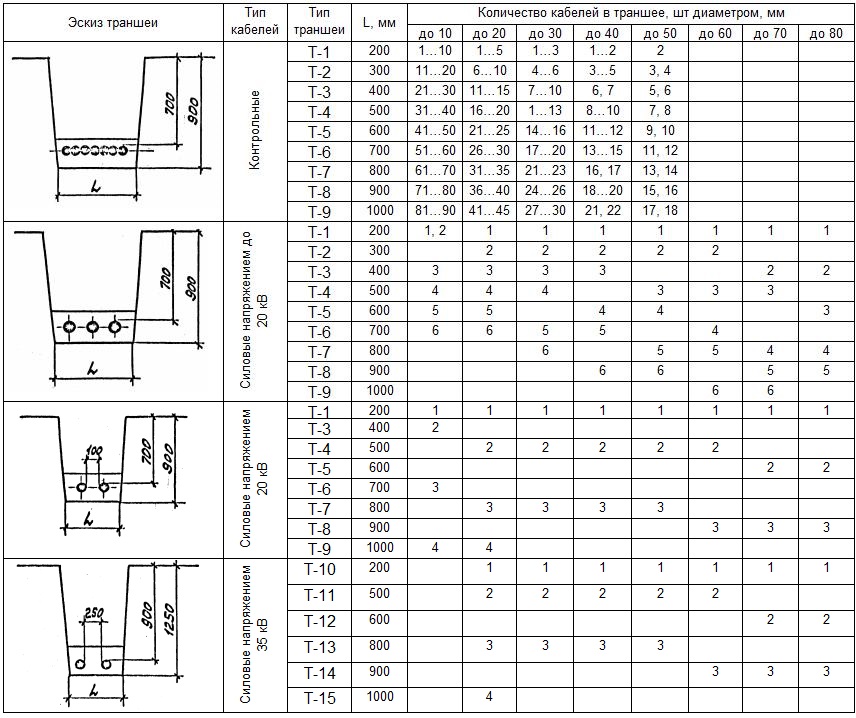

Таблица выбора количества кабелей прокладываемых в траншее (А5-92-14)

В одной траншее рекомендуется прокладывать не более 6 силовых кабелей. Расстояние между контрольными кабелями не нормируется.
