Вывод кабельной линии из траншей

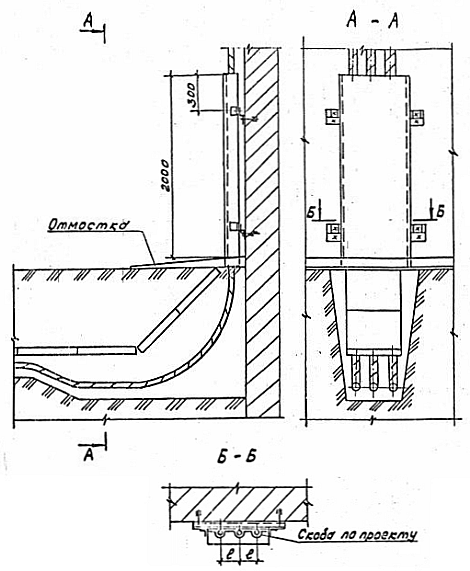

Вывод кабельной линии из траншей на стену (А5-92-53)

После установки кожуха (поз. 1) восстановить отмостку

Обозначение

Обозначение кожуха, поз.1

Количество кабелей, шт

Наружный диаметр кабеля, мм

l, мм

А5-92-53



1

до 50

100

-01

-01

2

-02

-02

3

-03

-03

4

-04

-04

5

-05

-05

6

-06

-06

1

до 70

140

-07

-07

2

-08

-08

3

-09

-09

4

-10

-10

5

-11

-11

6

-12

-12

1

до 100

200

-13

-13

2

-14

-14

3



Поз.

Наименование

Кол.

Обозначение документа

1

Кожух

1

См. табл.

2

Дюбель У661У3 ТУ36-941-79

4

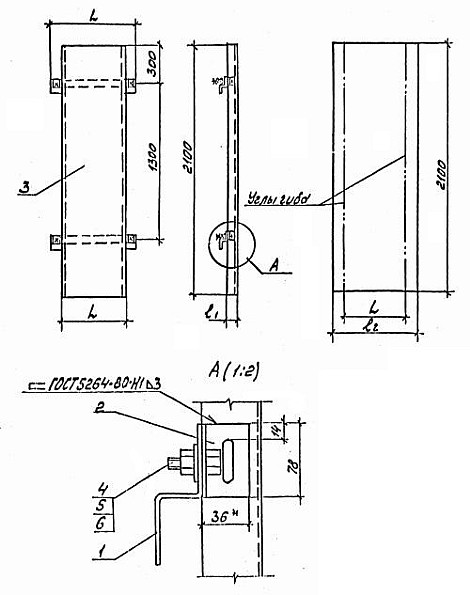

Кожух для защиты кабелей (А5-92-54)

1. Размер для справок.

2. Короб должен быть защищен от коррозии путем окраски стойким покрытием.

Обозначение

Размеры, мм

Поз. 1,

l, мм

Масса, кг

l1

L

l2

А5-92-54

65

80

200

260

8,62

-01

180

300

360

12,44

-02

280

400

460

16,10

-03

380

500

560

19,40

-04

480

600

660

23,89

-05

580

700

760

27,02

-06

85

100

260

280

10,40

-07

240

400

420

16,05

-08

380

540

560

21,73

-09

520

680

700

26,58

-10

660

820

840

32,26

-11

800

950

980

36,50

-12

115

130

350

310

13,83

-13

330

550

510

21,47

-14

530

750

710

29,09



Поз.

Наименование

Кол.

Примечание

1

Профиль монтажный К239У2 ТУ36-1434-82

2

См. табл.

2

Профиль монтажный К237У2; l=78, ТУ36-1434-82

4



3

Лист 2,0 ГОСТ19903

1

См. табл.

4

Болт М10х25, ГОСТ7798-70

4



5

Гайка М10, ГОСТ5515-70

4



6

Шайба 10,04 ГОСТ11371-78

4
