Установка соединительных муфт для кабелей

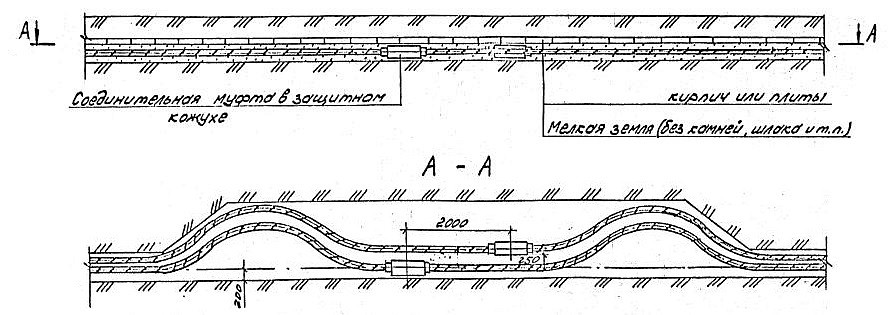

Установка соединительных муфт для кабелей с расположением компенсаторов в горизонтальной плоскости (А5-92-50)

На чертеже указаны минимальные размеры

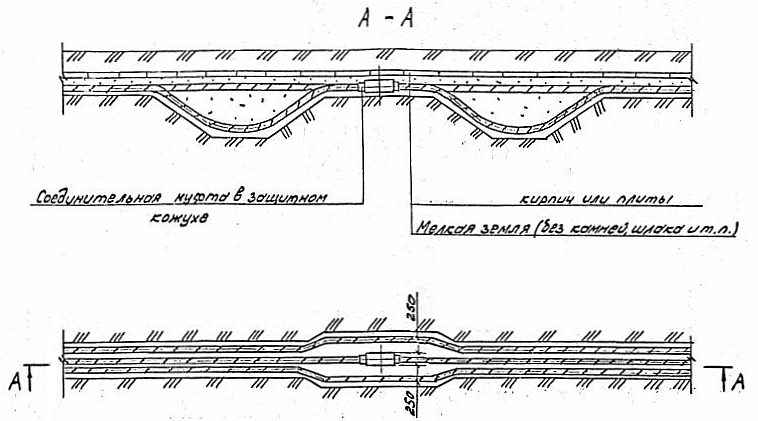

Установка соединительной муфты для кабелей с расположением компенсаторов в вертикальной плоскости (А5-92-51)

1. На чертеже указаны минимальные размеры.

2. Данная прокладка применяется в стесненных условиях при больших потоках кабеля.

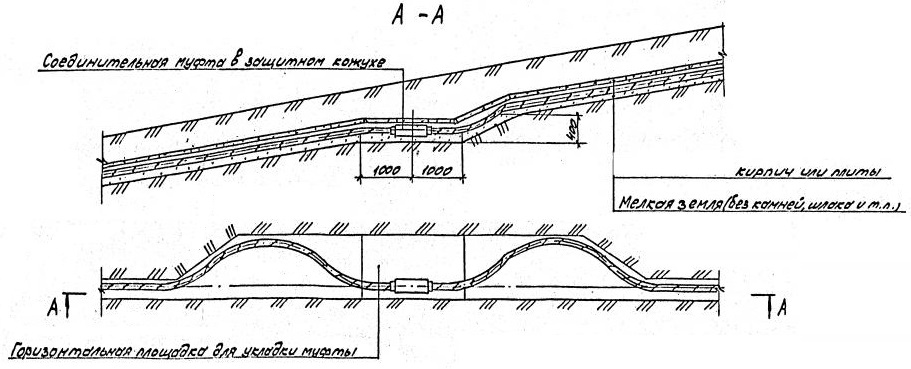

Установка соединительной муфты для кабелей на наклонном участке (свыше 20°С) (А5-92-52)

1. На чертеже указаны минимальные размеры.

2. Установка муфт на крутонаклонных участках (свыше 20°С к горизонтали) производится в исключительных случаях. В обычных условиях на таких участках муфты устанавливать не рекомендуется.
