Пересечение кабельной линии с кабельным тоннелем

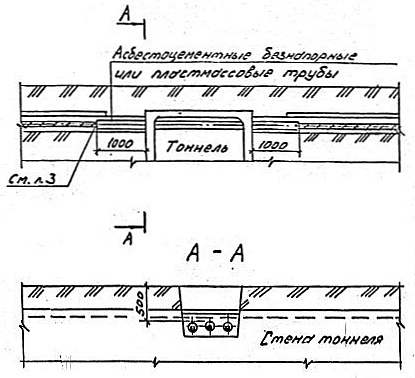

Пересечение кабельной линии с кабельным тоннелем. Вариант 1 (А5-92-42)

1. На чертеже указаны минимальные размеры.

2. Кабели в концах труб уплотнить по чертежу А5-92-45.

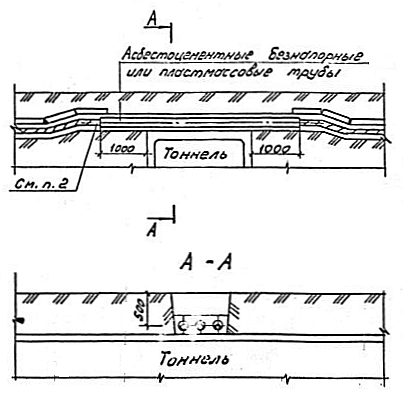

Пересечение кабельной линии с кабельным тоннелем. Вариант 2 (А5-92-43)

1. На чертеже указаны минимальные размеры.

2. После закладки труб в стенках тоннеля необходимо восстановить гидроизоляцию.

3. Кабели в концах труб уплотнить по чертежу А5-92-45.

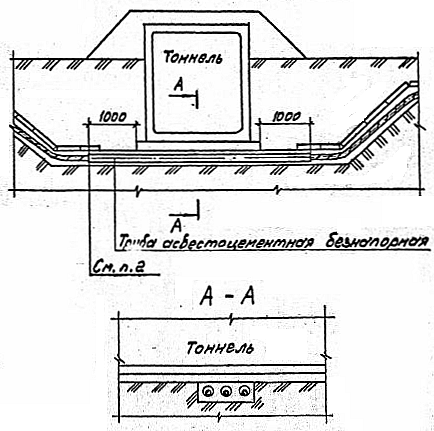

Пересечение кабельной линии с кабельным тоннелем. Вариант 3 (А5-92-44)

1. На чертеже указаны минимальные размеры.

2. Кабели в концах труб уплотнить по чертежу А5-92-45.
