Прокладка кабельной линии параллельно с инженерными сетями

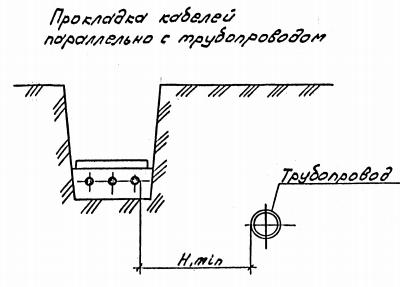

Прокладка кабельной линии параллельно с трубопроводом (А5-92-17)

Назначение трубопровода

Н, мм

Прокладка в нормальных условиях

Прокладка в стесненных условиях

Без защиты кабелей

С защитой кабелей

Водопровод, канализация дренаж, газопровод низкого (0,049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 МПа до 0,588 МПа)

1000

500

250

Газопровод высокого давления (более 0,588 МПа до 1,176 МПа)

2000

Параллельная прокладка кабельной трассы с трубопроводом над или под ним не допускается

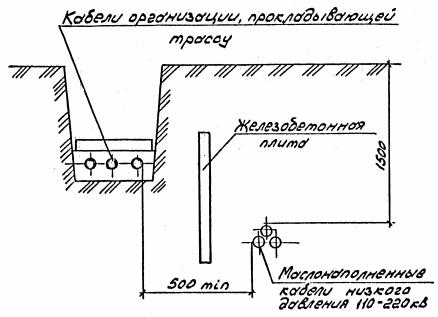

Прокладка кабельной линии параллельно с кабелями низкого давления 110-220 кВ (А5-92-18)

При прокладке кабелей связи следует производить расчет электромагнитного влияния на эти кабели.

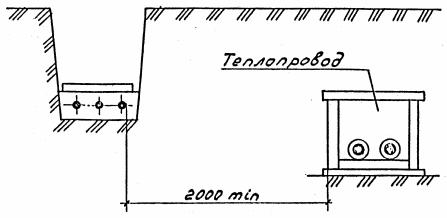

Прокладка кабельной линии параллельно с теплопроводом (А5-92-19)

При сближении кабельной линии с теплопроводом последний должен иметь такую изоляцию, при которой дополнительный нагрев кабелей теплопроводом не должен превышать 10°C для кабельных линий до 10 кВ и 5°C для кабельных линий 20-35 кВ.

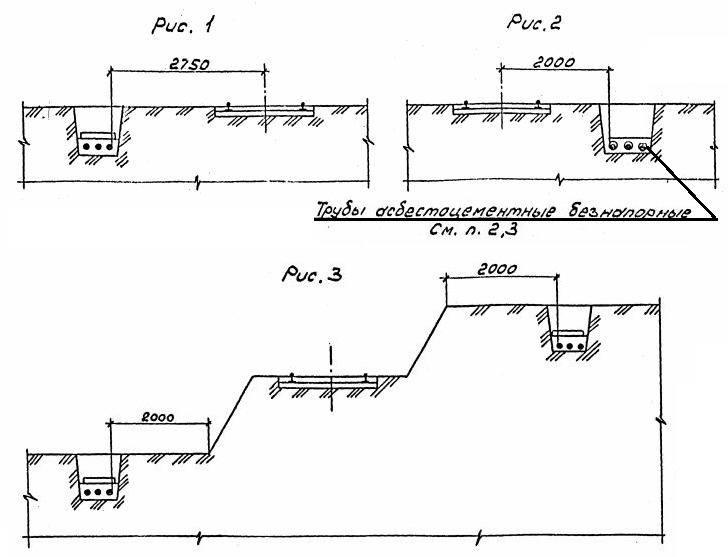

Прокладка кабельной линии параллельно с трамвайными путями (А5-92-20)

1. На чертеже указаны минимальные размеры.

2. Асбестоцементные трубы должны быть пропитаны гудроном или битумом.

3. После прокладки кабели в концах трубы уплотнить в соответствии с чертежом А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-20

1

В обычных условиях в нулевых отметках

-01

2

При местном сближении в нулевых отметках

-02

3

При наличии откосов и выемок

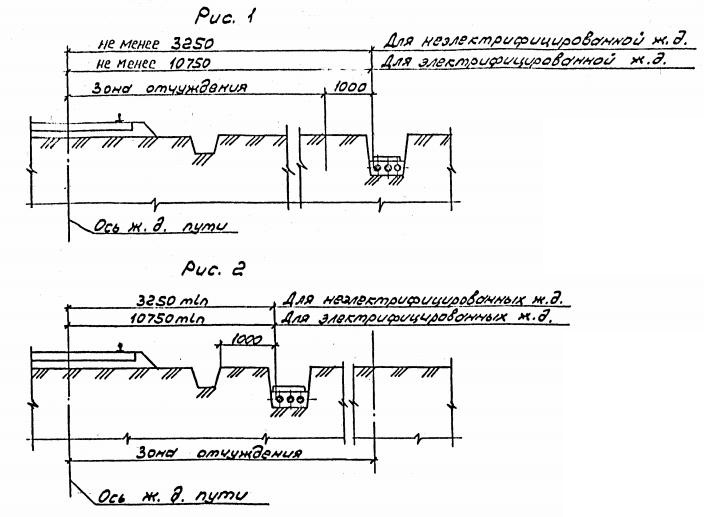

Прокладка кабельной линии параллельно с железными дорогами (А5-92-21)

1. На чертеже указаны минимальные размеры.

2. В стесненных условиях допускается уменьшение размеров, указанных на чертеже. При этом кабели должны прокладываться на всем сближении в трубах или блоках. При электрифицированных железных дорогах трубы или блоки должны быть изолирующими (асбестоцементные, пропитанные гудроном или битумом).

Обозначение

Рис.

Характер прокладки

А5-92-21

1

Прокладка кабелей вне зоны отчуждения

-01

2

Прокладка кабелей в зоне отчуждения

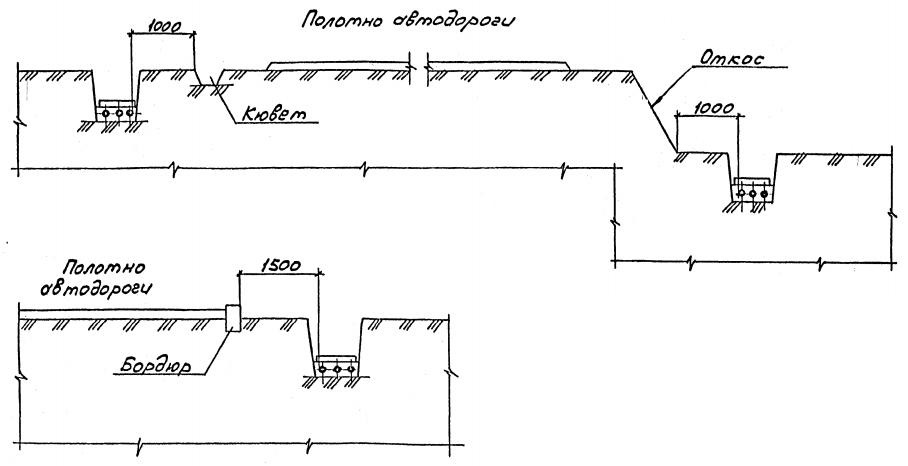

Прокладка кабельной линии параллельно с автодорогами категории I и II (А5-92-22)

1. На чертеже указаны минимальные размеры.

2. Уменьшение указанных размеров допускается при согласовании с соответствующим управлением дороги.
