Пересечение кабельных линий с инженерными сетями

Пересечение двух кабельных линий в земле (А5-92-29)

1. На чертеже указаны минимальные размеры.

2. Кабели связи должны быть расположены выше силовых кабелей.

3. Материал, количество и диаметр труб указывается в конкретном проекте.

Обозначение

Рис.

Вид пересечения

А5-92-29

1

Разделение кабелей слоем земли

-01

2

Разделение кабелей плитами

-02

3

Защита нижней трассы кабелей

Пересечение кабельной линии с кабельным блоком. Вариант 1 (А5-92-30)

1. На чертеже показаны минимальные размеры.

2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

Пересечение кабельной линии с кабельным блоком. Вариант 2 (А5-92-31)

1. На чертеже показаны минимальные размеры.

2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

Пересечение кабельной линии с трубопроводом (А5-92-32)

1. На чертеже указаны минимальные размеры.

2. Кабели в концах труб уплотнить по чертежу А5-92-45.

3. Материал, количество и диаметр труб указывается в конкретном проекте.

Обозначение

Рис.

Тип прокладки

А5-92-32

1

Над трубопроводом в нормальных условиях

-01

2

Над трубопроводом в стесненных условиях

-02

3

Под трубопроводом в нормальных условиях

-03

4

Под трубопроводом в стесненных условиях

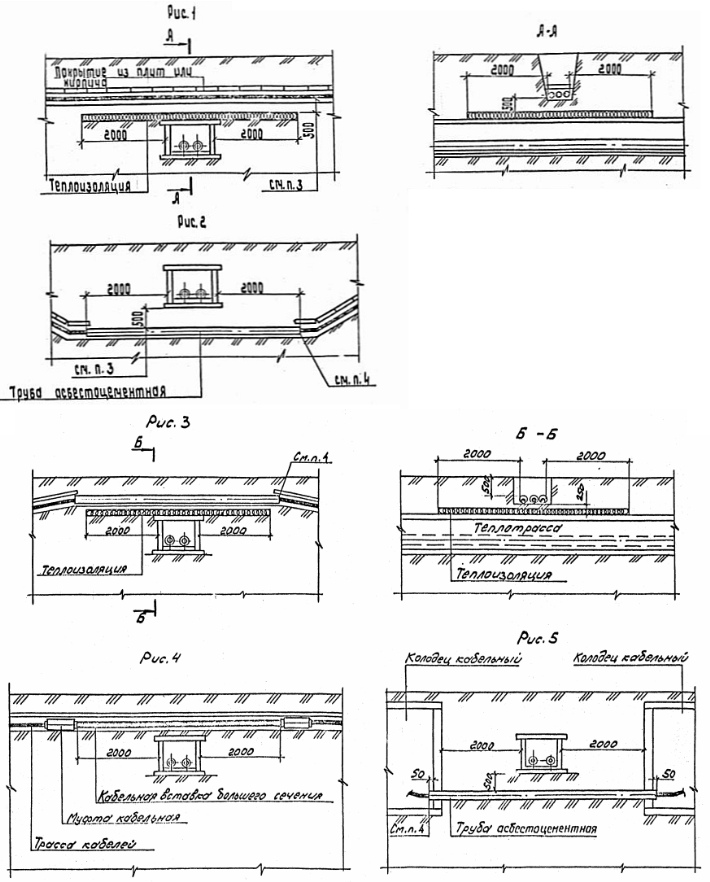

Пересечение кабельной линии с теплопроводом (А5-92-33)

1. На чертеже указаны минимальные размеры.

2. Теплоизиляция должна быть такой, стобы температура земли не превышала более чем на 10°С по отношению к высшей летней температуре и на 15°С по отношению к низшей зимней.

3. В стесненных условиях допускается уменьшение расстояния от кабелей до теплоизоляции в свету до 250 мм.

4. Кабели в концах труб уплотнить по чертежу А5-92-45.

5. Прокладка кабелей над теплопроводом (рис.1) не рекомендуется, из-за возможных разрытий теплопровода при эксплуатации и ремонтах.

Обозначение

Рис.

Характер пересечения

А5-92-33

1

Трасса кабелей над теплопроводом

-01

2

Трасса кабелей под теплопроводом

-02

3

Трасса кабелей над теплопроводом в стесненных условиях

-03

4

Применение кабельной вставки большего сечения

-04

5

Пересечение кабельной трассой теплопровода, проходящего на большой глубине

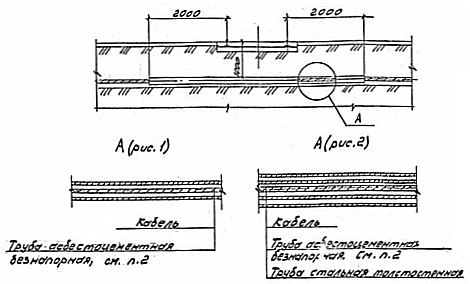

Пересечение кабельной линии с трамвайными путями (А5-92-34)

1. На чертеже указаны минимальные размеры.

2. Асбестоцементные трубы должны быть пропитаны гудроном или битумом.

3. Место пересечения трамвайных путей кабельными линиями должно выполняться на расстоянии не менее 3 м от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей

4. Кабели в концах труб уплотнить по чертежу А5-92-45.

Обозначение

Рис.

Характер пересечения

А5-92-34

1

Под строящейся линией траншейным способом

-01

2

Под существующей линией способом прокола
