Защита кабелей от механических повреждений

Защита кабелей от механических повреждений (А5-92-15)

1. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

2. При прокладке на глубине 1 -1,2 м кабели 20кВ и ниже (кроме кабелей городских) допускается от механических повреждений не защищать.

3. Кабели до 1к В должны иметь защиту только на участках, где есть вероятность механических повреждений.

4. Рекомендации по применению в качестве защиты сигнальной ленты см. раздел А5-92-01.

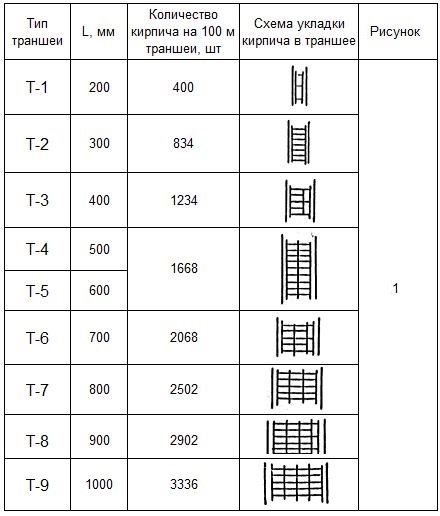

Таблица 1

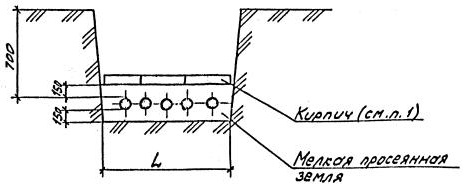

Рисунок 1

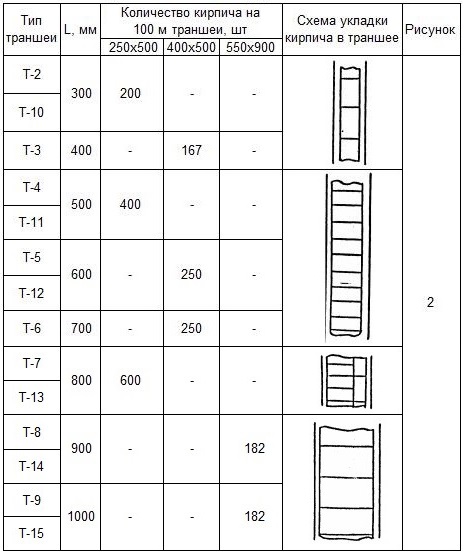

Таблица 2

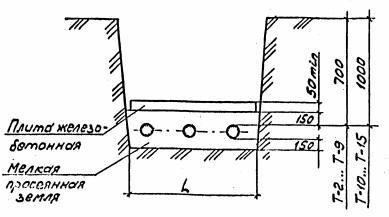

Рисунок 2
